Система последовательного резонанса: почему этот метод становится ключевым инструментом современных высоковольтных испытаний

Высоковольтные испытания остаются одним из важнейших этапов оценки технического состояния электрооборудования на протяжении всего жизненного цикла объекта — от заводских приемо-сдаточных испытаний до диагностики оборудования, находящегося в эксплуатации. По мере роста протяженности кабельных линий, увеличения мощности трансформаторов и широкого распространения подстанций с элегазовой изоляцией требования к методам испытаний также становятся более высокими. Именно поэтому Система последовательного резонанса сегодня рассматривается не только как средство проведения испытаний переменным напряжением, но и как комплексное инженерное решение, позволяющее выполнять проверку электрической прочности изоляции в различных условиях эксплуатации.

В данной статье рассмотрим, в каких случаях применяется Система последовательного резонанса, каким образом реализуется принцип последовательного резонанса, какие задачи она помогает решать при испытаниях высоковольтного оборудования и почему данный подход остается востребованным в современной энергетике.

Почему традиционные методы испытаний не всегда являются оптимальным решением

Современная энергетическая инфраструктура значительно отличается от объектов, которые строились несколько десятилетий назад. Сегодня в сетях используются:

• силовые трансформаторы различных классов напряжения;
• кабельные линии большой протяженности;
• распределительные устройства GIS;
• генераторы;
• высоковольтные выключатели;
• реакторы;
• сложные комбинированные системы электроснабжения.

Большинство перечисленного оборудования обладает значительной электрической емкостью. При проведении испытаний переменным напряжением для подобных объектов возникают дополнительные требования к источнику высокого напряжения.

Инженерам приходится учитывать сразу несколько факторов:

• стабильность испытательного напряжения;
• безопасность проведения испытаний;
• снижение нагрузки на питающую сеть;
• возможность проверки объектов большой емкости;
• совместимость с современными методиками диагностики изоляции.

Именно на этом этапе последовательный резонанс демонстрирует свои практические преимущества с инженерной точки зрения.

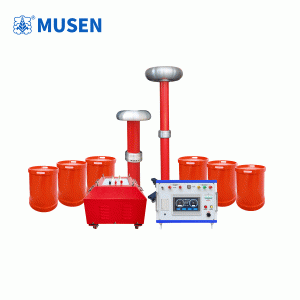

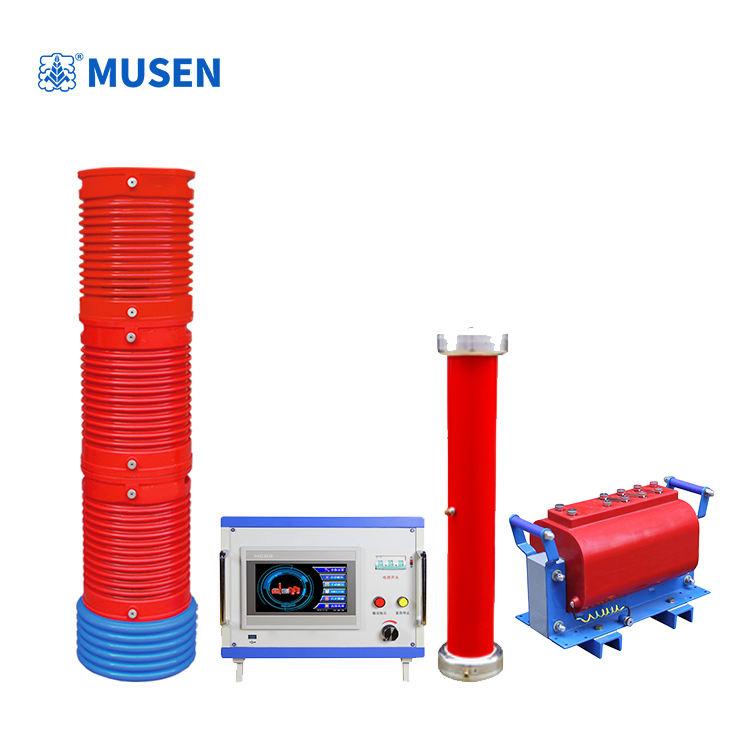

Что представляет собой Система последовательного резонанса

Система последовательного резонанса представляет собой испытательный комплекс, в котором источник питания, реактор и испытываемый объект образуют последовательную электрическую цепь. При достижении условий резонанса индуктивность реактора компенсирует емкостную составляющую испытываемого оборудования.

В результате большая часть энергии начинает циркулировать внутри резонансного контура, благодаря чему обеспечивается формирование необходимого испытательного напряжения без необходимости создания избыточной мощности питающего источника.

Именно поэтому данный метод получил широкое распространение при проведении:

• высоковольтных испытаний;
• испытаний переменным напряжением;
• проверки состояния электрической изоляции;
• приемо-сдаточных испытаний;
• периодических профилактических испытаний;
• диагностики оборудования после ремонта.

Принцип работы последовательного резонанса

С инженерной точки зрения работа системы основана на совпадении индуктивного и емкостного сопротивлений.

Процесс испытаний обычно включает несколько этапов.

Подготовка объекта

Перед подключением испытательной установки выполняются:

• визуальный осмотр оборудования;
• проверка схемы подключения;
• оценка состояния заземления;
• подготовка измерительных цепей.

Особое внимание уделяется безопасности персонала, поскольку испытания проводятся под высоким напряжением.

Настройка резонансного режима

После подключения оборудования производится постепенное изменение рабочих параметров до достижения режима последовательного резонанса.

На данном этапе происходит:

• согласование параметров испытательной цепи;
• компенсация емкостной нагрузки объекта;
• формирование требуемого испытательного напряжения.

Проведение испытания

После выхода системы в рабочий режим осуществляется выдержка испытательного напряжения в соответствии с принятой методикой испытаний.

В ходе процедуры специалисты контролируют:

• устойчивость режима;
• отсутствие аварийных явлений;
• корректность работы измерительных приборов;
• состояние испытываемого оборудования.

Где применяется Система последовательного резонанса

Сфера применения подобных испытательных комплексов постоянно расширяется.

Наиболее часто оборудование используется при диагностике следующих объектов.

Кабельные линии

Испытание силовых кабелей является одной из наиболее распространенных областей применения последовательного резонанса.

Подобные проверки позволяют:

• оценить состояние кабельной изоляции;
• выявить дефекты после монтажа;
• подтвердить готовность линии к вводу в эксплуатацию;
• выполнить профилактическую диагностику перед плановыми ремонтами.

Особенно актуальны такие испытания для кабельных линий среднего и высокого напряжения.

Силовые трансформаторы

Для трансформаторов большое значение имеет своевременная оценка состояния внутренней изоляционной системы.

Испытания позволяют выявлять признаки возможных дефектов, связанных с:

• старением изоляционных материалов;
• воздействием перенапряжений;
• последствиями коротких замыканий;
• нарушением электрической прочности отдельных элементов конструкции.

При необходимости испытания могут дополняться другими методами диагностики изоляции, включая измерение частичных разрядов и анализ состояния изоляции.

Подстанции GIS

Газоизолированные распределительные устройства предъявляют особые требования к испытательному оборудованию.

Во время ввода объекта в эксплуатацию либо после проведения ремонтных работ необходимо подтвердить целостность электрической изоляции всех элементов системы.

В подобных случаях Система последовательного резонанса применяется совместно с другими методами контроля для комплексной оценки технического состояния оборудования.

Высоковольтные выключатели

Для коммутационного оборудования испытания позволяют убедиться в сохранении электрической прочности после технического обслуживания, ремонта или модернизации.

Кроме проверки изоляции могут выполняться дополнительные диагностические процедуры, связанные с оценкой работы механических узлов и коммутационных характеристик.

Как последовательный резонанс сочетается с диагностикой частичных разрядов

Современная концепция состояния-ориентированного обслуживания предполагает не только проведение испытаний на электрическую прочность, но и получение максимально полной информации о состоянии оборудования.

Поэтому во многих случаях испытания переменным напряжением дополняются контролем частичных разрядов.

Такой комплексный подход позволяет:

• обнаруживать ранние признаки деградации изоляции;
• локализовать потенциально опасные дефекты;
• повысить достоверность оценки остаточного ресурса оборудования;
• принимать более обоснованные решения при планировании ремонта.

Для предприятий электроэнергетики подобный подход особенно важен при эксплуатации ответственных объектов магистральных сетей.

Значение метода для системы технического обслуживания

В последние годы энергетическая отрасль постепенно переходит от строго регламентированных профилактических ремонтов к обслуживанию по фактическому техническому состоянию оборудования.

В этой модели особое значение приобретают методы, позволяющие объективно оценить состояние электрической изоляции без необоснованной замены исправных элементов.

Система последовательного резонанса становится частью такого диагностического процесса благодаря возможности применения при:

• приемочных испытаниях;
• периодических обследованиях;
• диагностике после аварий;
• оценке оборудования после капитального ремонта;
• подготовке объектов к вводу в эксплуатацию.

Полученные результаты используются совместно с другими методами оценки состояния изоляции, включая офлайн-диагностику, онлайн-мониторинг и специализированные лабораторные исследования.

Как организуются испытания в испытательных лабораториях

Испытательные лаборатории используют последовательный резонанс в составе комплексных программ контроля качества.

Типовой цикл включает:

1. Подготовку оборудования.
2. Проверку схем подключения.
3. Проведение испытаний переменным напряжением.
4. Контроль режима работы установки.
5. Анализ результатов испытаний.
6. Документирование полученных данных.
7. Подготовку технического заключения.

Такой подход обеспечивает единообразие процедур при работе с различными видами электрооборудования и облегчает последующий анализ результатов.

Часто задаваемые вопросы

Можно ли использовать последовательный резонанс только для новых объектов?

Нет. Метод широко применяется как при вводе оборудования в эксплуатацию, так и при периодических профилактических испытаниях действующих объектов.

Совместим ли данный метод с диагностикой состояния изоляции?

Да. На практике испытания нередко сочетаются с контролем частичных разрядов, анализом состояния электрической изоляции и другими диагностическими методиками.

Для каких объектов метод наиболее востребован?

Наиболее распространенными объектами являются силовые кабели, трансформаторы, распределительные устройства GIS, коммутационное оборудование, элементы систем передачи и распределения электроэнергии, а также оборудование высоковольтных испытательных лабораторий.

Почему данный подход остается актуальным?

Современные энергосистемы становятся все более сложными, а требования к надежности электроснабжения продолжают расти. Поэтому методы испытаний должны обеспечивать достоверную оценку состояния оборудования и возможность интеграции с современными программами состояния-ориентированного обслуживания.

Заключение

Развитие электроэнергетики требует постоянного совершенствования методов контроля технического состояния оборудования. Система последовательного резонанса занимает важное место среди технологий проведения высоковольтных испытаний, поскольку позволяет эффективно организовать испытания переменным напряжением, оценить состояние электрической изоляции и обеспечить надежную диагностику различных объектов — от силовых кабелей и трансформаторов до оборудования GIS, коммутационных аппаратов и элементов систем передачи и распределения электроэнергии.

В сочетании с методами локального контроля частичных разрядов, оценки состояния изоляции, офлайн-диагностики и онлайн-мониторинга последовательный резонанс становится важной частью современной стратегии эксплуатации электрических сетей. Именно комплексный инженерный подход позволяет повысить надежность работы оборудования, своевременно выявлять потенциальные дефекты и принимать обоснованные решения при техническом обслуживании объектов электроэнергетики.
