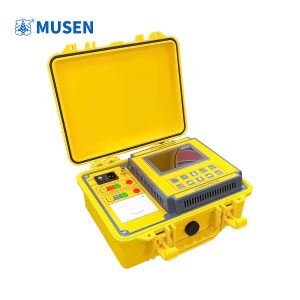

Калибратор реле плотности элегаза: почему точность настройки SF₆-реле становится критически важной для надежности высоковольтных подстанций

Современные подстанции высокого напряжения все активнее используют оборудование с газовой изоляцией (GIS), поскольку оно отличается компактностью, высокой надежностью и устойчивостью к воздействию окружающей среды. Одним из ключевых элементов безопасной эксплуатации таких объектов является постоянный контроль плотности элегаза (SF₆). Даже незначительное отклонение давления или плотности газа способно повлиять на изоляционные свойства оборудования, поэтому исправность реле плотности требует регулярной проверки и калибровки.

Именно для решения этой задачи применяется Калибратор реле плотности элегаза. Несмотря на то что устройство не участвует непосредственно в проведении высоковольтных испытаний, оно является важной частью комплексной системы технического обслуживания высоковольтного оборудования. Совместно с испытаниями электрической прочности, диагностикой частичных разрядов, измерением сопротивления изоляции и другими видами контроля калибровка реле помогает поддерживать безопасную эксплуатацию оборудования в течение всего срока службы.

Почему состояние реле плотности SF₆ нельзя оставлять без контроля

Газовая изоляция широко используется в современных распределительных устройствах GIS, высоковольтных выключателях, измерительных трансформаторах и других элементах систем передачи электроэнергии.

Реле плотности выполняет сразу несколько важных функций:

• контролирует изменение плотности элегаза;
• формирует предупредительные сигналы при снижении давления;
• обеспечивает защитное отключение оборудования при достижении критических значений;
• участвует в системе мониторинга технического состояния подстанции.

Со временем на точность работы реле могут влиять температурные изменения, длительная эксплуатация, естественное старение измерительных элементов и проведение ремонтных работ. Если своевременно не проверить корректность его показаний, персонал может получить неверную информацию о состоянии газовой изоляции.

Именно поэтому в современной практике обслуживания высоковольтного оборудования калибровка реле рассматривается как обязательная часть программы профилактических испытаний.

Как Калибратор реле плотности элегаза используется при техническом обслуживании

Плановая проверка оборудования обычно проводится одновременно с другими диагностическими процедурами.

Типичная последовательность работ включает:

Подготовительный этап

Перед началом испытаний специалисты:

• отключают оборудование согласно требованиям безопасности;
• проверяют состояние соединительных элементов;
• подготавливают измерительное оборудование;
• анализируют техническую документацию.

Проверка реле плотности

С использованием Калибратора реле плотности элегаза производится:

• проверка правильности срабатывания реле;
• контроль рабочих точек;
• оценка повторяемости переключений;
• выявление возможных отклонений измерительного механизма.

Полученные результаты позволяют определить необходимость регулировки либо последующего обслуживания устройства.

Комплексная диагностика оборудования

После проверки реле могут выполняться и другие испытания:

• высоковольтные испытания;
• испытания переменным напряжением;
• измерение сопротивления изоляции;
• контроль тангенса угла диэлектрических потерь;
• диагностика частичных разрядов;
• анализ состояния электрической изоляции;
• испытания трансформаторов;
• проверка кабелей;
• обследование коммутационного оборудования;
• контроль элементов GIS.

Подобный комплексный подход позволяет получить объективную оценку технического состояния объекта.

Принцип работы оборудования

Основная задача калибратора заключается в создании контролируемых условий, при которых можно проверить правильность срабатывания реле плотности без необходимости эксплуатации оборудования в реальном аварийном режиме.

Во время проверки создаются заданные условия изменения давления или плотности среды, после чего фиксируются моменты переключения контактов реле. Далее результаты сравниваются с установленными требованиями эксплуатации оборудования.

Подобная методика позволяет определить:

• стабильность работы реле;
• отсутствие ложных срабатываний;
• корректность сигнализации;
• необходимость регулировки или обслуживания.

Такой способ проверки значительно повышает достоверность диагностики и снижает вероятность ошибок при эксплуатации оборудования.

Где особенно востребована калибровка реле плотности

Использование Калибратора реле плотности элегаза наиболее актуально для организаций, эксплуатирующих оборудование с газовой изоляцией.

Наиболее распространенные области применения:

Электросетевые компании

Во время плановых ремонтов специалисты выполняют комплексную проверку оборудования GIS, высоковольтных выключателей и элементов распределительных устройств.

Высоковольтные испытательные лаборатории

Калибровка реле входит в перечень работ при проведении технической диагностики электрического оборудования перед вводом объектов в эксплуатацию или после капитального ремонта.

Производители электротехнического оборудования

Проверка корректной работы реле позволяет убедиться в правильной настройке защитных элементов перед передачей оборудования заказчику.

Инженерные подрядные организации

Во время монтажа новых подстанций выполняется настройка устройств контроля плотности газа совместно с проведением высоковольтных испытаний и проверкой функционирования защитных систем.

Почему калибровка напрямую влияет на надежность GIS

Газоизолированные распределительные устройства отличаются высокой надежностью, однако их безопасная работа невозможна без постоянного контроля состояния изоляционной среды.

Если реле плотности работает некорректно, возможны различные эксплуатационные проблемы:

• несвоевременное обнаружение снижения плотности SF₆;
• ложные сигналы аварийной защиты;
• увеличение времени поиска неисправностей;
• усложнение технического обслуживания;
• снижение эффективности эксплуатации подстанции.

Именно поэтому современные энергокомпании уделяют особое внимание регулярной проверке приборов контроля наряду с диагностикой электрической изоляции, испытаниями повышенным напряжением и контролем частичных разрядов.

Комплексная диагностика вместо отдельных измерений

Сегодня обслуживание высоковольтного оборудования постепенно переходит к концепции комплексной оценки технического состояния.

Специалисты анализируют одновременно несколько групп параметров:

Электрические испытания

Проводятся:

• испытания повышенным напряжением;
• испытания переменным напряжением;
• проверка сопротивления изоляции;
• диагностика кабельных линий;
• испытания силовых трансформаторов.

Контроль изоляционной системы

Дополнительно выполняются:

• измерение тангенса угла диэлектрических потерь;
• диагностика частичных разрядов;
• анализ электрической изоляции;
• обследование оборудования GIS;
• проверка коммутационных аппаратов.

Проверка систем контроля

В эту группу входит:

• калибровка реле плотности SF₆;
• проверка измерительных датчиков;
• настройка устройств сигнализации;
• контроль функционирования защитных цепей.

Совокупность полученных данных позволяет принимать более обоснованные решения относительно дальнейшей эксплуатации оборудования.

Кому особенно полезно применение калибратора

Наибольшую практическую ценность Калибратор реле плотности элегаза представляет для:

• предприятий электроэнергетики;
• операторов магистральных сетей;
• испытательных лабораторий;
• производителей оборудования GIS;
• сервисных организаций;
• предприятий по ремонту высоковольтного оборудования;
• инженерных компаний;
• EPC-подрядчиков;
• международных поставщиков испытательных систем;
• организаций, занимающихся техническим обслуживанием объектов передачи и распределения электроэнергии.

Заключение

По мере развития современных электрических сетей возрастает роль профилактической диагностики и точного контроля состояния оборудования. Калибратор реле плотности элегаза становится важным инструментом обеспечения надежной работы газоизолированных распределительных устройств, высоковольтных выключателей и других объектов с изоляцией SF₆. Его применение позволяет своевременно проверять корректность работы реле плотности, поддерживать эффективность систем защиты и повышать безопасность эксплуатации оборудования. В сочетании с высоковольтными испытаниями, испытаниями переменным напряжением, диагностикой частичных разрядов, контролем электрической изоляции, испытаниями трансформаторов, кабелей, GIS и коммутационного оборудования калибратор становится не отдельным измерительным прибором, а полноценной частью современной системы технической диагностики объектов электросетевого комплекса.
