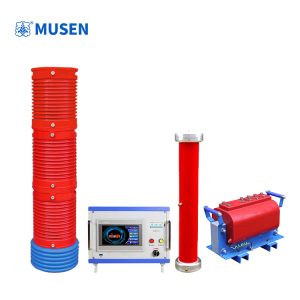

Резонансная испытательная система как инструмент современной диагностики высоковольтного оборудования: инженерный взгляд на применение технологии

Развитие электроэнергетики сопровождается постоянным ростом требований к надежности оборудования и качеству испытаний. Современные подстанции, кабельные линии, силовые трансформаторы и распределительные устройства становятся более сложными по конструкции, а их отказ может привести к существенным эксплуатационным рискам. Именно поэтому особое внимание уделяется методам испытаний, позволяющим объективно оценивать состояние электрической изоляции без снижения эффективности диагностического процесса.

Одним из наиболее востребованных решений в области высоковольтных испытаний остается Резонансная испытательная система. Она широко применяется в испытательных лабораториях, на объектах электроэнергетики, при заводских испытаниях оборудования и во время ввода новых энергообъектов в эксплуатацию. Однако ценность такой системы заключается не только в возможности создания испытательного напряжения, но и в ее роли как элемента комплексной диагностики технического состояния высоковольтного оборудования.

Почему испытания высоковольтного оборудования требуют новых подходов

Современные объекты передачи и распределения электроэнергии существенно отличаются от оборудования предыдущих поколений. В энергосистемах активно используются:

• силовые трансформаторы большой мощности;
• кабельные линии значительной протяженности;
• распределительные устройства GIS;
• высоковольтные выключатели;
• реакторы;
• генераторы;
• сложные комбинированные электрические сети.

Увеличение емкости таких объектов делает проведение традиционных испытаний переменным напряжением более сложной инженерной задачей. Испытательное оборудование должно обеспечивать стабильность режима, безопасность проведения работ и возможность адаптации к различным типам нагрузки.

Именно в подобных условиях Резонансная испытательная система становится эффективным решением для выполнения комплексных высоковольтных испытаний.

Принцип работы резонансной испытательной системы

Основой технологии является использование явления электрического резонанса.

Во время испытаний параметры реактивных элементов системы подбираются таким образом, чтобы компенсировать емкостную составляющую испытываемого объекта. Благодаря этому большая часть энергии циркулирует внутри резонансного контура, а источник питания обеспечивает поддержание необходимого режима работы.

Подобный принцип позволяет организовать проведение испытаний различных объектов без изменения их конструктивных особенностей.

Следует отметить, что выбор схемы испытаний всегда определяется требованиями конкретного объекта, программой обследования и принятой инженерной методикой.

Какие задачи решает Резонансная испытательная система

На практике система применяется значительно шире, чем только для проверки электрической прочности оборудования.

Она используется при выполнении следующих задач:

• проведение высоковольтных испытаний;
• испытания переменным напряжением;
• оценка состояния электрической изоляции;
• диагностика оборудования после ремонта;
• приемо-сдаточные испытания;
• профилактические обследования;
• инженерная оценка технического состояния объектов.

Во многих случаях испытания выполняются совместно с другими методами диагностики изоляции, что позволяет получить более полную информацию о состоянии оборудования.

Основные области применения

Испытания силовых кабелей

Кабельные линии относятся к объектам, наиболее часто проходящим испытания с использованием резонансных технологий.

Во время обследования специалисты могут:

• подтвердить готовность новой линии к эксплуатации;
• проверить качество монтажа;
• оценить состояние изоляционной системы;
• провести обследование после ремонта.

Комплексный анализ позволяет своевременно выявлять возможные отклонения и принимать решения о дальнейшей эксплуатации кабельной линии.

Диагностика силовых трансформаторов

Для силовых трансформаторов надежность внутренней изоляции имеет определяющее значение.

Использование Резонансной испытательной системы позволяет проводить испытания переменным напряжением в рамках комплексной программы диагностики.

Дополнительно обследование может включать:

• контроль частичных разрядов;
• анализ состояния изоляции;
• проверку электрических соединений;
• визуальную оценку оборудования.

Подобный комплексный подход помогает сформировать более объективное представление о техническом состоянии трансформатора.

Проверка оборудования GIS

Газоизолированные распределительные устройства предъявляют особые требования к качеству испытаний.

После монтажа, реконструкции или капитального ремонта необходимо подтвердить надежность изоляционной системы и отсутствие скрытых дефектов.

В подобных проектах резонансные испытательные комплексы часто используются совместно с оборудованием для локального контроля частичных разрядов, позволяя повысить достоверность диагностики.

Коммутационное оборудование

Высоковольтные выключатели и другое коммутационное оборудование также входят в перечень объектов, проходящих подобные испытания.

Оценка выполняется:

• перед вводом оборудования в эксплуатацию;
• после ремонта;
• в ходе профилактического обслуживания;
• при проведении инженерной экспертизы.

При необходимости результаты испытаний дополняются обследованием механических характеристик выключателей и анализом состояния приводных механизмов.

Как организуется процесс испытаний

Несмотря на разнообразие объектов, типовой алгоритм проведения испытаний включает несколько основных этапов.

Подготовка оборудования

Перед началом работ специалисты выполняют:

• проверку схем подключения;
• контроль состояния заземления;
• анализ технической документации;
• подготовку измерительных цепей;
• оценку условий безопасности.

Проведение испытаний

После подготовки объекта начинается плавная подача испытательного напряжения.

Во время испытаний контролируются:

• устойчивость режима;
• корректность работы оборудования;
• отсутствие аварийных отклонений;
• состояние объекта испытаний.

При необходимости одновременно выполняется контроль частичных разрядов, позволяющий дополнительно оценить качество электрической изоляции.

Обработка результатов

После завершения испытаний специалисты проводят комплексный анализ полученной информации.

В расчет принимаются:

• результаты испытаний переменным напряжением;
• данные диагностики изоляции;
• сведения предыдущих обследований;
• условия эксплуатации оборудования;
• рекомендации программы технического обслуживания.

Именно совокупность этих факторов позволяет объективно оценить техническое состояние объекта.

Значение резонансной системы для современной эксплуатации энергосистем

Сегодня предприятия электроэнергетики постепенно переходят к концепции обслуживания по техническому состоянию, когда решения о ремонте принимаются не по календарному графику, а на основании результатов диагностики.

В этой системе Резонансная испытательная система становится одним из ключевых элементов комплексного обследования.

Ее применение способствует:

• своевременному выявлению дефектов;
• повышению качества инженерной диагностики;
• поддержанию надежности передачи и распределения электроэнергии;
• совершенствованию программ профилактических испытаний;
• оптимизации технического обслуживания оборудования.

Особенно актуален такой подход для крупных подстанций, промышленных предприятий, испытательных лабораторий и организаций, занимающихся эксплуатацией объектов высокого напряжения.

Интеграция с другими методами диагностики

Современная практика показывает, что максимальная эффективность достигается при использовании нескольких взаимодополняющих технологий.

Резонансные испытания могут сочетаться с:

Такой подход соответствует современной практике эксплуатации высоковольтного оборудования и позволяет принимать инженерные решения на основе комплексной информации.

Заключение

Рост требований к надежности объектов электроэнергетики делает качественную диагностику обязательной частью эксплуатации современного оборудования. Резонансная испытательная система играет важную роль при проведении высоковольтных испытаний, испытаний переменным напряжением и комплексной диагностики электрической изоляции. Ее применение охватывает силовые трансформаторы, кабельные линии, GIS, высоковольтные выключатели, оборудование испытательных лабораторий и объекты систем передачи и распределения электроэнергии. В сочетании с контролем частичных разрядов, онлайн-мониторингом, офлайн-диагностикой и другими современными методами обследования резонансные технологии помогают инженерам объективно оценивать техническое состояние оборудования, поддерживать надежность энергосистем и повышать эффективность программ состояние-ориентированного обслуживания.
