Резонансная испытательная система в современной электроэнергетике: почему резонансные испытания становятся важной частью диагностики высоковольтного оборудования

Развитие современных систем передачи и распределения электроэнергии приводит к постоянному росту требований к надежности высоковольтного оборудования. Новые подстанции, протяженные кабельные линии, силовые трансформаторы и комплектные распределительные устройства должны проходить комплексную проверку не только перед вводом в эксплуатацию, но и в процессе дальнейшей работы. Именно поэтому сегодня все большее внимание уделяется технологиям, позволяющим проводить высоковольтные испытания максимально эффективно и безопасно.

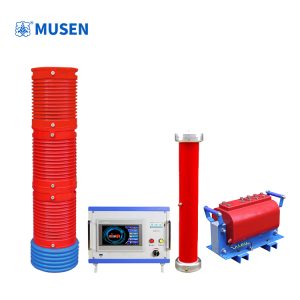

Одним из решений, широко применяемых в испытательных лабораториях и при эксплуатации объектов электроэнергетики, является Резонансная испытательная система. Такой комплекс используется при проведении испытаний переменным напряжением, контроле электрической изоляции, диагностике частичных разрядов и проверке различных видов высоковольтного оборудования. Благодаря особенностям принципа работы резонансные технологии получили широкое распространение как на производственных предприятиях, так и на объектах энергетической инфраструктуры.

Почему высоковольтные испытания требуют специализированных решений

Современное высоковольтное оборудование становится более технологичным, однако одновременно возрастает и сложность его диагностики. Простая визуальная проверка уже не позволяет объективно оценить состояние электрической изоляции.

Даже незначительные внутренние дефекты способны постепенно привести к развитию повреждений, которые впоследствии становятся причиной аварийных отключений оборудования.

Именно поэтому в программу технического обслуживания обычно входят:

• высоковольтные испытания;
• испытания переменным напряжением;
• испытания электрической прочности изоляции;
• диагностика частичных разрядов;
• комплексная оценка состояния электрической изоляции;
• контроль оборудования после монтажа и ремонта.

Проведение подобных работ требует применения специализированных испытательных комплексов, обеспечивающих стабильное испытательное напряжение и возможность работы с различными типами объектов.

Принцип работы резонансной технологии

Использование явления электрического резонанса

Основой работы Резонансной испытательной системы является использование электрического резонанса в испытательной цепи. При правильно подобранных параметрах индуктивности и емкости достигается устойчивый режим формирования высокого испытательного напряжения, необходимого для проверки электрической изоляции.

Подобный принцип особенно востребован при испытаниях объектов, обладающих значительной электрической емкостью.

К ним относятся:

• высоковольтные кабели;
• кабельные линии большой протяженности;
• GIS;
• силовые трансформаторы;
• генераторы;
• крупные электрические аппараты.

Такой подход позволяет организовать проведение испытаний в соответствии с требованиями существующих методик контроля технического состояния оборудования.

Работа в составе испытательного комплекса

На практике резонансная система редко используется отдельно. Обычно она входит в состав испытательного комплекса, включающего оборудование управления, измерительную аппаратуру, средства контроля испытательного напряжения и системы регистрации параметров испытаний.

Комплексный подход позволяет проводить различные виды диагностики в рамках одной испытательной процедуры.

Где применяется Резонансная испытательная система

Испытания кабельных линий

Одним из наиболее распространенных направлений применения являются испытания высоковольтных кабелей.

После прокладки новых линий, реконструкции объектов или капитального ремонта специалисты выполняют проверку электрической прочности кабельной изоляции.

Во время подобных работ проводится:

• контроль состояния кабеля;
• проверка качества монтажа соединительных муфт;
• испытания после ремонта;
• оценка готовности линии к эксплуатации.

Резонансная технология позволяет выполнять испытания кабельных объектов различной конструкции при соблюдении установленной методики проведения работ.

Проверка силовых трансформаторов

Силовые трансформаторы являются одним из ключевых элементов любой энергосистемы. От состояния их электрической изоляции напрямую зависит надежность работы всей подстанции.

Испытания проводятся:

• перед вводом оборудования в эксплуатацию;
• после транспортировки;
• после капитального ремонта;
• при проведении диагностики в процессе эксплуатации.

Использование Резонансной испытательной системы позволяет сформировать необходимые условия для выполнения испытаний переменным напряжением и оценки состояния изоляции трансформатора.

Испытания оборудования GIS и распределительных устройств

Современные газоизолированные распределительные устройства (GIS) предъявляют повышенные требования к качеству диагностических процедур.

В подобных системах большое значение имеет своевременное обнаружение скрытых дефектов электрической изоляции.

Во время испытаний специалисты выполняют:

• проверку изоляционных промежутков;
• контроль работы высоковольтных узлов;
• диагностику после монтажных работ;
• испытания после технического обслуживания.

Резонансные испытательные комплексы успешно применяются при проведении подобных процедур благодаря возможности работы с оборудованием различной конфигурации.

Совместное применение с диагностикой частичных разрядов

Почему локальные дефекты необходимо обнаруживать заранее

Во многих случаях разрушение электрической изоляции начинается с появления небольших внутренних дефектов. Именно они становятся источником возникновения частичных разрядов.

Если подобные процессы своевременно не выявить, происходит постепенное старение изоляционных материалов, что может привести к серьезным повреждениям оборудования.

Поэтому диагностика частичных разрядов все чаще рассматривается как обязательная часть комплексного обследования объектов электроэнергетики.

Испытательное напряжение, создаваемое резонансной системой, обеспечивает необходимые условия для проведения подобных измерений специализированными средствами диагностики.

Комплексная оценка технического состояния

Современная практика показывает, что наиболее достоверную информацию можно получить при сочетании нескольких методов исследования.

В зависимости от особенностей объекта могут использоваться:

• измерение сопротивления изоляции;
• испытания переменным напряжением;
• диагностика частичных разрядов;
• анализ состояния электрической изоляции;
• дополнительные электрические испытания.

Комплексный анализ позволяет более точно определить техническое состояние оборудования и принять обоснованные решения относительно дальнейшей эксплуатации.

Значение для эксплуатации электрических сетей

Специалисты служб эксплуатации рассматривают высоковольтные испытания не только как обязательную процедуру перед вводом оборудования в работу, но и как важный инструмент профилактического обслуживания.

Результаты испытаний позволяют:

• оценить состояние электрического оборудования;
• определить необходимость проведения ремонта;
• подтвердить качество выполненных монтажных работ;
• контролировать техническое состояние объектов после модернизации;
• повысить надежность работы системы электроснабжения.

Особенно актуально это для крупных объектов, где отказ одного элемента способен повлиять на работу всего участка сети.

Кто использует резонансные испытательные комплексы

Благодаря универсальности применения Резонансная испытательная система востребована различными категориями организаций.

К ним относятся:

• производители электротехнического оборудования;
• предприятия энергетического комплекса;
• испытательные лаборатории;
• высоковольтные исследовательские центры;
• организации по техническому обслуживанию подстанций;
• подрядные компании, выполняющие пусконаладочные работы;
• инженерные организации;
• предприятия, специализирующиеся на диагностике электрического оборудования.

Кроме того, подобные решения представляют интерес для поставщиков промышленного оборудования, международных дистрибьюторов и компаний, реализующих проекты строительства и модернизации объектов электроэнергетики.

Какие тенденции определяют развитие отрасли

В последние годы энергетическая отрасль активно внедряет технологии профилактической диагностики. Вместо устранения последствий аварий все больше внимания уделяется раннему выявлению потенциальных неисправностей.

На этом фоне возрастает значение комплексных испытательных систем, способных выполнять несколько задач одновременно:

• проведение высоковольтных испытаний;
• испытания переменным напряжением;
• диагностику электрической изоляции;
• контроль частичных разрядов;
• сопровождение приемо-сдаточных испытаний;
• техническое обследование оборудования в процессе эксплуатации.

Такая тенденция способствует повышению надежности электрических сетей и оптимизации программ технического обслуживания.

Заключение

Сегодня Резонансная испытательная система является важным элементом современной инфраструктуры высоковольтных испытаний. Она применяется при проверке силовых трансформаторов, кабельных линий, оборудования GIS, распределительных устройств и других объектов, работающих в составе систем передачи и распределения электроэнергии.

Использование резонансного принципа позволяет проводить испытания переменным напряжением, выполнять диагностику частичных разрядов и оценивать состояние электрической изоляции в рамках комплексного обследования оборудования. Благодаря широкому спектру применения такие системы находят место в испытательных лабораториях, на промышленных предприятиях, в электросетевых организациях и инженерных компаниях, где надежность высоковольтного оборудования остается одним из ключевых факторов безопасной и стабильной эксплуатации энергосистем.
