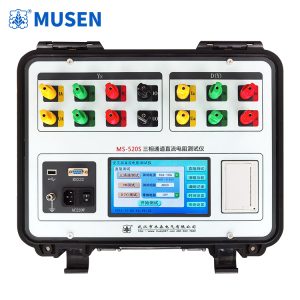

Трёхканальный измеритель сопротивления обмоток постоянному току: как ускорить диагностику силовых трансформаторов и повысить качество технического обслуживания

Современные энергосистемы предъявляют всё более высокие требования к надежности силовых трансформаторов и другого высоковольтного оборудования. Даже незначительные изменения состояния обмоток могут привести к снижению эффективности работы, увеличению эксплуатационных рисков и необходимости внепланового ремонта. Именно поэтому измерение сопротивления обмоток постоянному току давно стало обязательной процедурой при вводе оборудования в эксплуатацию, после капитального ремонта и в ходе плановой диагностики.

Трёхканальный измеритель сопротивления обмоток постоянному току разработан для выполнения подобных задач максимально эффективно. Использование трёх независимых измерительных каналов позволяет организовать процесс испытаний более рационально, сократить продолжительность проверки и получить достоверную информацию о состоянии трансформатора без нарушения стандартной программы технической диагностики.

Почему измерение сопротивления обмоток остается обязательной процедурой

В процессе эксплуатации трансформаторы подвергаются температурным нагрузкам, механическим воздействиям при коммутации, токам короткого замыкания и естественному старению материалов. Эти факторы способны изменить состояние токоведущих соединений и контактных узлов.

Измерение сопротивления постоянному току помогает своевременно обнаружить возможные отклонения, связанные с:

• ухудшением контактных соединений;
• повреждением выводов обмоток;
• изменением состояния переключателя ответвлений;
• нарушением электрической непрерывности цепи;
• последствиями транспортировки или ремонта оборудования.

Полученные результаты становятся важной частью комплексной оценки технического состояния силового трансилформатора перед проведением дальнейших испытаний.

Комплексная диагностика начинается не с высокого напряжения

Во многих случаях специалисты ошибочно считают, что основным этапом проверки являются испытания повышенным напряжением. На практике последовательность выглядит иначе.

Перед выполнением высоковольтных испытаний проводится серия предварительных измерений, позволяющих убедиться в исправности оборудования.

Обычно программа диагностики включает:

• измерение сопротивления обмоток постоянному току;
• проверку коэффициента трансформации;
• анализ состояния электрической изоляции;
• измерение сопротивления изоляции;
• диагностику переключателя регулирования напряжения;
• подготовку к испытаниям переменным напряжением;
• контроль частичных разрядов;
• оценку общего состояния трансформатора.

Такой подход значительно повышает достоверность итоговых результатов и снижает вероятность возникновения аварийных ситуаций во время испытаний.

Как работает трёхканальная схема измерений

Главная особенность Трёхканальный измеритель сопротивления обмоток постоянному току заключается в возможности одновременно контролировать несколько измерительных цепей.

Подобная организация работы особенно удобна при обслуживании трехфазных силовых трансформаторов.

Во время испытаний прибор формирует стабильный измерительный ток, после чего фиксирует изменение напряжения на соответствующих участках цепи. На основании полученных данных определяется сопротивление каждой проверяемой обмотки.

Подобная методика обеспечивает стабильность результатов и позволяет инженерам оперативно анализировать состояние оборудования.

Где применяется оборудование

Испытательные лаборатории

Лаборатории высоковольтных испытаний используют прибор при приемочных, периодических и контрольных испытаниях трансформаторов различных классов напряжения.

Одновременно результаты измерений становятся частью общего протокола, включающего испытания электрической изоляции, контроль частичных разрядов и испытания повышенным напряжением переменного тока.

Электросетевые предприятия

Во время эксплуатации подстанций специалисты регулярно контролируют техническое состояние силовых трансформаторов, чтобы своевременно выявлять возможные дефекты.

Измерение сопротивления постоянному току позволяет принять решение о необходимости дополнительной диагностики или проведения ремонтных работ.

Производственные предприятия

Изготовители электротехнического оборудования применяют подобные приборы при заводских испытаниях перед передачей оборудования заказчику.

Это позволяет убедиться в правильности сборки токоведущих частей до проведения полного комплекса электрических испытаний.

Сервисные организации

Компании, занимающиеся техническим обслуживанием объектов электроэнергетики, используют прибор во время капитального ремонта, реконструкции и модернизации трансформаторных подстанций.

Связь с другими видами высоковольтных испытаний

Хотя измерение сопротивления относится к низковольтным диагностическим процедурам, его значение трудно переоценить.

После завершения данного этапа специалисты переходят к следующим видам обследований:

Испытания электрической изоляции

Оценивается состояние изоляционной системы трансформаторов, кабелей и высоковольтного оборудования.

Испытания повышенным напряжением переменного тока

Проводится проверка способности электрической изоляции выдерживать рабочие и аварийные нагрузки.

Контроль частичных разрядов

Локализация частичных разрядов позволяет выявить скрытые дефекты изоляции еще до появления серьезных повреждений.

Диагностика оборудования GIS

Газоизолированные распределительные устройства требуют комплексного обследования, включающего анализ электрической изоляции, контроль соединений и проверку вспомогательных систем.

Таким образом, результаты измерения сопротивления обмоток становятся частью единой системы оценки технического состояния высоковольтного оборудования.

Практическая ценность для эксплуатации энергосистем

Современные предприятия стремятся переходить от аварийного ремонта к профилактическому обслуживанию.

В этой концепции большое значение имеет регулярное получение объективной информации о состоянии оборудования.

Использование Трёхканальный измеритель сопротивления обмоток постоянному току помогает:

• повысить эффективность технической диагностики;
• ускорить проведение регламентных испытаний;
• повысить достоверность оценки состояния трансформаторов;
• сократить время подготовки оборудования к последующим испытаниям;
• обеспечить единый подход к обследованию объектов электросетевого хозяйства.

Особенно востребован подобный прибор при обслуживании крупных подстанций, испытательных лабораторий и предприятий, эксплуатирующих большое количество силовых трансформаторов.

Инженерный взгляд на современную диагностику

Сегодня диагностика высоковольтного оборудования уже не ограничивается выполнением отдельных измерений. Наиболее эффективной считается комплексная стратегия, объединяющая различные методы контроля.

Инженеры рассматривают измерение сопротивления обмоток как один из первых этапов, который дополняется испытаниями электрической изоляции, проверкой коэффициента трансформации, анализом состояния переключателей, испытаниями переменным напряжением, диагностикой частичных разрядов и обследованием оборудования систем передачи и распределения электроэнергии.

Именно последовательное применение этих методов позволяет своевременно выявлять потенциальные неисправности, поддерживать надежность трансформаторов, кабельных линий, коммутационных аппаратов, оборудования GIS и других элементов электроэнергетической инфраструктуры.

Заключение

Рост требований к надежности электросетевого комплекса делает комплексную диагностику обязательной частью эксплуатации высоковольтного оборудования. Одним из наиболее информативных этапов такой диагностики остается измерение сопротивления обмоток постоянному току, позволяющее оценить состояние внутренних токоведущих цепей до проведения более сложных испытаний.

Трёхканальный измеритель сопротивления обмоток постоянному току эффективно интегрируется в программы технического обслуживания силовых трансформаторов, испытательных лабораторий, энергетических предприятий и сервисных организаций. В сочетании с испытаниями повышенным напряжением, диагностикой электрической изоляции, контролем частичных разрядов, проверкой кабелей, выключателей, оборудования GIS и других элементов систем передачи и распределения электроэнергии он способствует повышению надежности эксплуатации, улучшению качества диагностики и принятию обоснованных инженерных решений на всех этапах жизненного цикла электротехнического оборудования.
