Калибратор реле плотности элегаза: почему точная проверка SF₆-реле становится важной частью надежности высоковольтного оборудования

В современных энергосистемах надежность высоковольтного оборудования определяется не только качеством изготовления, но и эффективностью технического обслуживания. Особенно это относится к оборудованию с газовой изоляцией, где состояние элегаза (SF₆) напрямую влияет на электрическую прочность, безопасность эксплуатации и стабильность работы. Именно поэтому Калибратор реле плотности элегаза становится одним из ключевых приборов при проведении планового обслуживания, диагностики и проверки устройств контроля плотности газа.

Хотя данный прибор не участвует непосредственно в проведении высоковольтных испытаний, его применение тесно связано с обеспечением безопасного выполнения таких процедур, как высоковольтные испытания, испытания повышенным напряжением переменного тока, диагностика электрической изоляции, контроль частичных разрядов и комплексное обследование оборудования подстанций.

Почему контроль реле плотности SF₆ имеет критическое значение

Газоизолированные распределительные устройства (GIS), высоковольтные выключатели, измерительные трансформаторы и другое оборудование используют элегаз в качестве основной изоляционной среды. Любое изменение плотности газа способно повлиять на уровень электрической изоляции, а в дальнейшем — на результаты испытаний и эксплуатационную безопасность.

Реле плотности выполняет сразу несколько важных функций:

• контролирует изменение плотности SF₆;
• формирует предупредительный сигнал при отклонении параметров;
• инициирует защитные действия при критическом снижении плотности;
• помогает своевременно организовать техническое обслуживание оборудования.

Если само реле работает некорректно, даже исправное оборудование может выдавать ложные сигналы либо, наоборот, не обнаружить опасное снижение плотности газа. Именно поэтому регулярная калибровка является обязательной частью системы технического обслуживания.

Роль калибратора в комплексной диагностике высоковольтного оборудования

При плановом обследовании подстанции специалисты редко ограничиваются одной процедурой. Как правило, техническое обслуживание включает сразу несколько этапов:

Проверка состояния газовой системы

На первом этапе оценивается работа реле плотности и герметичность оборудования.

Именно здесь применяется Калибратор реле плотности элегаза, позволяющий проверить правильность срабатывания реле при различных условиях без демонтажа всей системы.

Диагностика электрической изоляции

После подтверждения корректной работы газовой системы выполняются:

• испытания электрической изоляции;
• диагностика диэлектрического состояния;
• анализ сопротивления изоляции;
• оценка состояния высоковольтных вводов.

Эти процедуры позволяют определить степень старения изоляционных материалов и подготовить оборудование к дальнейшим испытаниям.

Испытания повышенным напряжением

Следующим этапом становятся высоковольтные испытания оборудования:

• испытания повышенным напряжением переменного тока;
• проверка кабельных линий;
• испытания трансформаторов;
• обследование распределительных устройств;
• проверка оборудования GIS.

Корректная работа реле плотности позволяет проводить подобные испытания только при безопасном состоянии газовой изоляции.

Контроль частичных разрядов

После завершения испытаний может выполняться локализация и анализ частичных разрядов.

Контроль частичных разрядов помогает обнаружить ранние дефекты электрической изоляции, которые невозможно выявить визуальным осмотром. Благодаря этому повышается надежность эксплуатации трансформаторов, кабелей, высоковольтных выключателей и другого оборудования энергосистемы.

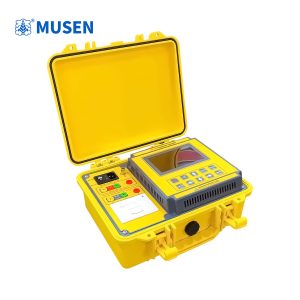

Как работает Калибратор реле плотности элегаза

Основная задача прибора заключается в создании контролируемых условий, позволяющих проверить правильность работы реле плотности.

Во время проверки специалист последовательно моделирует изменение параметров среды, после чего сравнивает фактическое срабатывание реле с ожидаемым режимом работы.

В процессе проверки оцениваются:

• корректность точки срабатывания;
• стабильность работы контактов;
• повторяемость результатов;
• отсутствие ложных переключений;
• работоспособность после многократных циклов проверки.

Такой подход позволяет убедиться, что устройство контроля плотности будет надежно выполнять свою функцию в реальных условиях эксплуатации.

Где применяется оборудование

Сегодня подобные приборы используются практически во всех организациях, занимающихся эксплуатацией высоковольтных объектов.

Основные области применения включают:

Электросетевые компании

Во время обслуживания оборудования подстанций специалисты регулярно проверяют состояние реле плотности перед проведением испытаний и вводом оборудования в эксплуатацию.

Испытательные лаборатории

Испытательные центры используют калибратор при выполнении комплексной диагностики высоковольтного оборудования, включая проверку GIS, выключателей и газоизолированных модулей.

Производители электротехнического оборудования

На этапе заводских испытаний выполняется проверка правильности работы систем контроля давления и плотности газа до передачи оборудования заказчику.

Сервисные организации

Инженерные компании применяют прибор при техническом обслуживании действующих энергообъектов, а также после ремонта оборудования.

Практическое значение для эксплуатации энергосистем

Современные программы технического обслуживания все чаще строятся на принципах профилактической диагностики. Вместо устранения уже возникших неисправностей специалисты стремятся обнаружить потенциальные проблемы еще до появления аварийной ситуации.

Использование Калибратор реле плотности элегаза позволяет:

• повысить достоверность проверки систем контроля SF₆;
• снизить вероятность ложных аварийных сигналов;
• обеспечить корректную подготовку оборудования к высоковольтным испытаниям;
• поддерживать стабильную работу газоизолированных систем;
• улучшить качество технического обслуживания объектов электроэнергетики.

Особенно важна подобная проверка перед проведением испытаний повышенным напряжением, диагностикой частичных разрядов, обследованием трансформаторов, кабелей, распределительных устройств и оборудования GIS.

Интеграция в современные программы технического обслуживания

Сегодня обслуживание высоковольтных объектов постепенно становится более комплексным. Вместо отдельных измерений специалисты объединяют различные методы контроля в единую диагностическую программу.

В рамках такого подхода проверка реле плотности SF₆ сочетается с:

• диагностикой электрической изоляции;
• испытаниями повышенным напряжением переменного тока;
• измерением характеристик трансформаторов;
• контролем состояния кабельных линий;
• обследованием высоковольтных выключателей;
• анализом частичных разрядов;
• комплексной оценкой состояния оборудования систем передачи и распределения электроэнергии.

Такой подход позволяет получить более полное представление о техническом состоянии оборудования и принимать обоснованные решения по его дальнейшей эксплуатации.

Заключение

По мере развития высоковольтной энергетики требования к надежности газоизолированного оборудования продолжают возрастать. Без точного контроля состояния SF₆ невозможно обеспечить стабильную работу трансформаторов, GIS, выключателей и других элементов современных систем передачи электроэнергии.

Именно поэтому Калибратор реле плотности элегаза занимает важное место в системе технической диагностики. Его применение помогает своевременно проверять исправность устройств контроля плотности, повышает качество обслуживания оборудования и обеспечивает безопасное проведение высоковольтных испытаний, испытаний повышенным напряжением переменного тока, диагностики электрической изоляции и контроля частичных разрядов. Для испытательных лабораторий, энергокомпаний, производителей электротехнического оборудования и сервисных организаций подобный прибор является важной частью современной стратегии надежной эксплуатации объектов электроэнергетики.
