Как избежать аварий на ЛЭП? Надежное оборудование для тестирования кабелей среднего напряжения в России и странах СНГ от экспертов рынка

В условиях жесткого климата Российской Федерации, Казахстана и других стран СНГ, где сезонные перепады температур могут превышать 70°C, обеспечение стабильности энергосистем является стратегическим приоритетом для промышленных предприятий и сетевых организаций. Надежное оборудование для тестирования кабелей среднего напряжения в России и соседних регионах должно не просто соответствовать международным регламентам, но и выдерживать экстремальные эксплуатационные нагрузки. Долговременная безаварийная работа подземных кабельных линий с изоляцией из сшитого полиэтилена (СПЭ) напрямую зависит от точности и безопасности диагностических мероприятий, проводимых перед вводом объектов в эксплуатацию.

Исторически применявшийся метод испытания изоляции постоянным током (DC) доказал свою неэффективность и даже разрушительность для современных СПЭ-кабелей из-за эффекта накопления пространственного заряда. Ведущие инженеры Ухань Musen Electric Co., Ltd. (официальный сайт: https://www.msdq.ru/) подчеркивают, что единственным технически обоснованным решением на сегодняшний день является использование специализированных систем сверхнизкой частоты. Наша компания предлагает передовые аппаратные комплексы, разработанные с учетом суровых условий эксплуатации в СНГ и строгих требований стандартов ГОСТ, IEC и IEEE.

1. Как сверхнизкочастотный испытатель предотвращает повреждение изоляции при пусконаладочных работах?

Основная задача, которую решает современный сверхнизкочастотный испытатель, заключается в создании контролируемого переменного стресса в диэлектрике без риска преждевременного старения здоровых участков изоляции. Локальные дефекты, такие как водные триинги (микротрещины), механические повреждения оболочки или некачественно смонтированные кабельные муфты, мгновенно выявляются при помощи высоковольтного переменного тока низкой частоты.

Испытательная установка обеспечивает подачу синусоидального напряжения, что позволяет воспроизвести реальные рабочие условия кабельной линии, но на существенно более безопасных энергетических уровнях. Это гарантирует, что скрытый брак монтажа будет обнаружен в процессе испытаний, а не после постановки кабеля под рабочую нагрузку, исключая дорогостоящие аварийные отключения на энергообъектах.

2. Почему кабель-тестер СНЧ является незаменимым инструментом для диагностики протяженных кабельных линий?

При работе с объектами большой емкости — такими как магистральные распределительные сети, силовые конденсаторы и статоры мощных турбогенераторов — традиционные установки промышленной частоты 50 Гц требуют колоссальной подводимой мощности и весят несколько тонн. Специализированный кабель-тестер СНЧ решает эту проблему за счет снижения рабочей частоты до 0,1 Гц, 0,05 Гц или 0,02 Гц, что пропорционально (до 500 раз) снижает требования к реактивной мощности и габаритам испытательного оборудования.

Профессиональное диагностическое оборудование от Ухань Musen Electric Co., Ltd. обладает уникальной нагрузочной способностью и широким диапазоном выходных параметров:

• Номинальное выходное напряжение: модификации на 30 кВ, 40 кВ, 50 кВ, 60 кВ, 80 кВ и 90 кВ.

• Максимальная емкость нагрузки: до 1.1 мкФ, что позволяет испытывать многокилометровые кабельные трассы без промежуточного деления на участки.

• Выбор частоты: переключение режимов 0.1 Гц, 0.05 Гц и 0.02 Гц оптимизирует процесс тестирования объектов с различной эквивалентной емкостью.

3. Какие функции безопасности реализует комплект СНЧ испытания переменным током в аварийных ситуациях?

Безопасность полевого персонала и защита дорогостоящих активов подстанции — главные критерии, заложенные в архитектуру систем Musen Electric. Качественный комплект СНЧ испытания переменным током должен мгновенно реагировать на пробой диэлектрика, предотвращая развитие дугового замыкания.

В разработанном нами комплексе MSVLF-80kV 1.1uF 0.1Hz реализована замкнутая система автоматического цифрового управления на базе микропроцессора. Это обеспечивает полную автоматизацию всех этапов: от плавного подъема и снижения напряжения до фиксации параметров пробоя. Интеллектуальная система безопасности включает в себя:

• Многоуровневую защиту от перенапряжения и сквозного сверхтока как на стороне высокого, так и на стороне низкого напряжения.

• Сверхбыстрое время срабатывания защитных коммутационных элементов: не более 10 мс с момента фиксации аномалии.

• Оптическую развязку (оптоэлектронный контроль) между блоком управления и высоковольтным генератором, полностью исключающую протекание опасных токов по цепям оператора.

• Информативный интерфейс: цветной сенсорный ЖК-экран с автоматическим сохранением протоколов испытаний в энергонезависимую память и возможностью вывода данных на встроенный термопринтер.

4. Ответы на часто задаваемые вопросы представителей энергетических компаний (FAQ)

Как установка СНЧ 0.1 Гц компенсирует емкостный эффект при тестировании длинного кабеля? Встроенная замкнутая цепь отрицательной обратной связи по току и напряжению в системе СНЧ 0.1 Гц непрерывно отслеживает форму выходной волны непосредственно на нагрузке. Это полностью компенсирует емкостный подъем напряжения и искажение синусоиды, гарантируя идеальную форму сигнала даже на предельных длинах кабельных линий.

Для каких типов оборудования, помимо кабелей из СПЭ, подходит данная испытательная система? Оборудование Musen Electric специально спроектировано для работы с электротехническими объектами, обладающими большой емкостью диэлектрика. Сюда относятся силовые конденсаторные батареи, обмотки крупных синхронных генераторов, мощные высоковольтные электродвигатели и КРУЭ.

Почему критически важно время отключения защиты именно ≤ 10 мс? При возникновении сквозного пробоя в изоляции кабеля каждая миллисекунда задержки приводит к интенсивному тепловому разрушению жилы и обугливанию изоляции. Отсечка высокого напряжения за 10 миллисекунд локализует место повреждения, предотвращает деформацию медного или алюминиевого экрана и защищает внутренние узлы самого испытательного трансформатора.

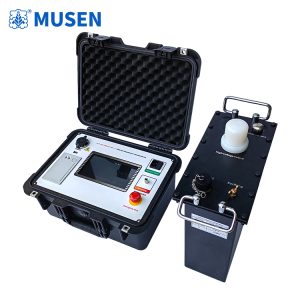

Генератор сверхнизкой частоты (СНЧ)

Заключение

Интеграция высокотехнологичных решений, таких как испытательные системы серии MSVLF от компании Ухань Musen Electric Co., Ltd., позволяет российским энергетическим предприятиям кардинально повысить качество диагностики кабельного хозяйства. Соответствие оборудования критериям EEAT подтверждено многолетним опытом эксплуатации в условиях экстремально низких температур Сибири и Дальнего Востока, высокой квалификацией наших инженеров и доверием ведущих мировых подрядчиков. Использование передовых СНЧ-технологий — это гарантированный шаг к снижению аварийности и оптимизации затрат на обслуживание распределительных электрических сетей.
