Как выбрать надежный СНЧ тестер изоляции для испытания силовых кабелей в России и странах СНГ?

При проектировании и обслуживании современных систем электроснабжения в России, Казахстане и Беларуси ключевым фактором надежности является своевременная диагностика кабельных линий. Традиционные методы испытания изоляции силовых кабелей из сшитого полиэтилена (СПЭ) постоянным током признаны деструктивными, так как они приводят к накоплению объемных зарядов и преждевременному пробою. Для безопасного и точного неразрушающего контроля инженеры используют специализированный СНЧ тестер изоляции (сверхнизкочастотную высоковольтную установку). Настоящий обзор от экспертов компании Ухань Musen Electric Co., Ltd. (официальный сайт: https://www.msdq.ru/) поможет главным энергетикам и специалистам электротехнических лабораторий определить критические параметры выбора СНЧ-оборудования для работы в суровых промышленных условиях.

1. Почему испытания СНЧ переменным током стали стандартом для кабелей с изоляцией из СПЭ?

Многолетний опыт эксплуатации распределительных сетей ПАО «Россети» и крупных промышленных предприятий СНГ подтверждает, что высоковольтные испытания постоянным током не выявляют опасные дефекты (такие как водные триинги) в кабелях с изоляцией из сшитого полиэтилена, но при этом серьезно сокращают остаточный ресурс линии. В соответствии с международными стандартами IEC 60502-2 and IEEE 400.2, единственным легитимным методом полевых приемосдаточных и эксплуатационных испытаний является использование переменного напряжения сверхнизкой частоты. Профессиональный высоковольтныи СНЧ тестер изоляции подает синусоидальное напряжение на частоте 0,1 Гц, что позволяет создавать необходимую напряженность электрического поля в диэлектрике для гарантированного выявления локальных дефектов без риска повреждения исправных участков кабельной трассы.

2. Как частота 0,1 Гц позволяет снизить габариты высоковольтного оборудования?

Силовые кабели большой протяженности, мощные генераторы и емкостные компенсаторы обладают значительной электрической емкостью. Для проведения испытаний на стандартной промышленной частоте 50 Гц потребовался бы испытательный трансформатор мощностью в несколько мегавольт-ампер и весом в десятки тонн, что делает мобильное использование невозможным. Формула реактивной мощности емкостной нагрузки ($P = 2\pi f C U^2$) наглядно демонстрирует, что снижение частоты до значения 0,1 Гц уменьшает потребляемый ток и требуемую мощность питающей сети ровно в 500 раз. Мобильный СНЧ-аппарат обеспечивает генерацию стабильного высокого напряжения, потребляя минимальную мощность от обычной однофазной сети 220 В или компактного бензогенератора непосредственно на объекте.

3. Каковы технические преимущества интеллектуальной СНЧ-установки MSVLF-80kV 1.1uF?

Для высоковольтных испытаний оборудования с большой эквивалентной емкостью (силовые кабели, силовые конденсаторы, крупные генераторы и электродвигатели) компания Ухань Musen Electric Co., Ltd. разработала передовую систему MSVLF-80kV 1.1uF. Данный программно-аппаратный комплекс разработан с учетом специфики эксплуатации электроустановок в Российской Федерации и обладает следующими техническими характеристиками:

• Цифровое управление и автоматизация: Применение технологии цифрового частотного преобразования и микропроцессорного контроля обеспечивает полную автоматизацию всех этапов теста: подъем напряжения, стабилизация, измерение тока утечки и безопасный разряд.

• Высокая эргономика и простота подключения: Интуитивно понятная схема внешних соединений минимизирует время развертывания комплекса в полевых условиях и исключает ошибки оператора.

• Комплексная многоуровневая защита: Быстродействующая защита от превышения напряжения и сквозных токов короткого замыкания на стороне высокого и низкого напряжения со временем срабатывания не более 10 мс гарантирует сохранность оборудования при пробое изоляции.

• Оптоэлектронная развязка цепей: Связь между блоком управления и высоковольтным генератором осуществляется через волоконно-оптическую линию, обеспечивая абсолютную гальваническую развязку и безопасность персонала.

• Исключение эффекта емкостного подъема напряжения: Высоковольтная замкнутая цепь отрицательной обратной связи в режиме реального времени корректирует форму волны, гарантируя, что фактическое испытательное напряжение на кабеле строго соответствует заданному значению.

• Полнофункциональный интерфейс оператора: Цветной сенсорный ЖК-экран отображает текущие параметры и форму кривой. Система оснащена встроенной энергонезависимой памятью и термопринтером для моментальной печати протоколов испытаний.

• Широкий диапазон настроек: Возможность выбора выходного напряжения (30 кВ, 40 кВ, 50 кВ, 60 кВ, 80 кВ, 90 кВ) при максимальной емкости нагрузки 1,1 мкФ и фиксированных частотах 0,1 Гц, 0,05 Гц, 0,02 Гц.

• Компактное исполнение: Малый вес и габариты модулей оптимальны для транспортировки в передвижных электротехнических лабораториях и проведения работ в ограниченном пространстве.

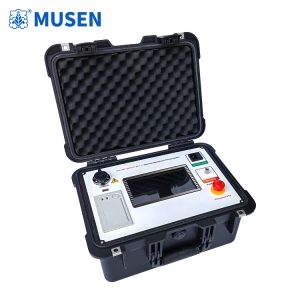

СНЧ тестер изоляции

4. Какие критерии необходимо учитывать при аудите поставщика СНЧ-аппаратуры?

При выборе измерительного оборудования для долгосрочной эксплуатации электротехническим службам важно проводить всесторонний технический аудит:

1. Соответствие метрологическим требованиям: Оборудование должно поставляться с поверочными сертификатами и иметь возможность калибровки в сертифицированных лабораториях.

2. Расчет максимальной емкостной нагрузки: Номинальный параметр емкости испытательной установки (например, 1,1 мкФ) должен перекрывать суммарную погонную емкость тестируемой кабельной линии на частоте 0,1 Гц. При дефиците мощности система автоматически снизит частоту, что нарушит регламент испытаний.

3. Наличие официальной сервисной поддержки: Оперативный доступ к оригинальным запасным частям и квалифицированным консультациям производителя предотвращает длительные простои критически важной измерительной техники.

5. Экспертное заключение по развитию методов диагностики кабельных сетей

Внедрение цифровых подстанций и усложнение всхем электроснабжения мегаполисов требуют перехода от жестких разрушающих испытаний к интеллектуальным методам онлайн и офлайн мониторинга. Использование современных автоматизированных комплексов СНЧ позволяет не только проводить базовые испытания на пробой, но и интегрировать модули измерения тангенса угла диэлектрических потерь и локализации частичных разрядов. Системный подход к диагностике кабельного хозяйства на базе надежных решений от Ухань Musen Electric Co., Ltd. гарантирует стабильность работы энергетической инфраструктуры и минимизирует риски аварийных отключений.

Часто задаваемые вопросы (FAQ)

В1: Как система защиты серии MSVLF предотвращает повреждение электронных компонентов при полном пробое кабеля?

О1: Установка оснащена высокоскоростными датчиками тока и напряжения, контролирующими параметры дуги в микросекундном диапазоне. При резком падении сопротивления изоляции тестируемого объекта управляющий микропроцессор мгновенно блокирует инвертор и разрывает первичную цепь питания за время, не превышающее 10 мс, полностью локализуя волну перенапряжения.

В2: Что представляет собой эффект емкостного подъема напряжения и как с ним справляется обратная связь?

О2: При подключении источника переменного тока к протяженной кабельной линии, обладающей большой емкостью, за счет поверхностного эффекта и резонансных явлений напряжение на дальнем конце кабеля может превысить установленное на выходе генератора. Замкнутый контур отрицательной обратной связи непрерывно анализирует форму синусоиды непосредственно на выходе высокого напряжения и динамически корректирует параметры модуляции, поддерживая прецизионную точность амплитуды.

В3: Допускается ли использование данных СНЧ-установок для диагностики иных типов электрооборудования?

О3: Да, высокая нагрузочная способность по току делает эти аппараты идеальным решением для испытаний высоковольтных статических конденсаторных батарей, гидрогенераторов, турбогенераторов, мощных синхронных электродвигателей, а также изоляторов и вводов силовых трансформаторов на объектах генерации и подстанциях.
