Какова реальная цена на СНЧ установки для испытания кабеля в России?

Какова справедливая цена на СНЧ установки для испытания кабеля в России при модернизации электросетевой инфраструктуры?

Инженеры-энергетики, руководители служб диагностики и специалисты по закупкам высоковольтного оборудования в России, Казахстане и других странах СНГ регулярно сталкиваются с задачей подбора надежных испытательных систем для кабельных линий из сшитого полиэтилена (СПЭ). На российском рынке, обеспечивающем электроснабжение как мегаполисов, так и удаленных промышленных комплексов Сибири и Дальнего Востока, текущая цена на СНЧ установки для испытания кабеля в России колеблется в широком диапазоне — от 800 000 рублей за базовые портативные аппараты до нескольких миллионов рублей за мощные автоматизированные комплексы. Данная стоимость напрямую зависит от ключевых технических параметров: максимального выходного напряжения, емкости нагрузки, точности цифровой фильтрации и класса безопасности. Профессиональное испытательное оборудование от завода-производителя Ухань Musen Electric Co., Ltd. (Wuhan Musen Electric Co., Ltd.), представленное на официальном сайте https://www.msdq.ru/, разрабатывается с учетом жестких локальных нормативов и климатических условий эксплуатации.

1. Как перевод частоты на уровень 0.1 Гц сокращает капитальные затраты электролабораторий?

Тестирование протяженных высоковольтных линий и объектов с высокой электрической емкостью, таких как силовые кабели, мощные генераторы и емкостные компенсаторы, на стандартной частоте 50 Гц сопряжено с колоссальным потреблением реактивной мощности. Чтобы обеспечить испытательный процесс, традиционные工频 установки требуют применения многотонных компенсирующих реакторов. Любая современная СНЧ установка решает эту инженерную проблему кардинальным образом — путем перевода рабочей частоты на уровень 0.1 Гц. Согласно фундаментальным законам электротехники, уменьшение частоты в 500 раз эквивалентно пропорционально снижает зарядный ток и требуемую мощность источника питания. Благодаря этому тяжелый стационарный комплекс превращается в мобильный мобильный прибор, легко транспортируемый на любые удаленные подстанции. Более того, устаревший метод испытания постоянным током (DC) формирует опасные пространственные заряды в полимерной изоляции, провоцируя развитие водных триингов и сквозных пробоев при включении рабочей нагрузки.

2. Какие параметры безопасности и автоматизации определяют ценность систем серии MSVLF?

Точное проведение испытаний на электрооборудовании с большой емкостью изоляции требует от измерительного комплекса строгого контроля формы выходного сигнала. Специализированное испытание кабеля СНЧ с использованием передовых систем MSVLF-80kV 1.1uF 0.1Hz разработки Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) базируется на архитектуре цифрового变频-преобразования и микропроцессорного управления. Весь цикл — от плавного подъема до безопасного снижения напряжения и фиксации токов утечки — протекает полностью автоматически.

Критически важным узлом является замкнутый контур высоко- и низковольтной отрицательной обратной связи. Данное схемотехническое решение полностью компенсирует так называемый «эффект емкостного подъема», исключая неконтролируемые всплески напряжения на дальнем конце кабеля. Аппаратная конфигурация включает цветной емкостный сенсорный экран, русифицированный интерфейс, автоматическую энергонезависимую память для протоколов и встроенный термопринтер. Модельный ряд обеспечивает следующие возможности:

• Варианты номинального выходного напряжения: 30 кВ, 40 кВ, 50 кВ, 60 кВ, 80 кВ, 90 кВ при стабильной работе на нагрузку до 1.1 мкФ.

• Дискретная сетка рабочих частот: 0.1 Гц, 0.05 Гц и 0.02 Гц.

3. Каким образом оптическая развязка и микросекундная защита снижают риски аварий?

Высоковольтные испытания СПЭ-изоляции неизбежно сопряжены с вероятностью мгновенных тепловых и электрических пробоев внутри кабельных муфт или концевых заделок. Чтобы полностью исключить поражение оператора током, в приборах серии MSVLF реализована стопроцентная гальваническая изоляция: силовой высоковольтный блок и цифровой контроллер управления соединены между собой исключительно через волоконно-оптические каналы связи.

Комплекс оснащен интеллектуальной многоуровневой защитной матрицей, непрерывно сканирующей токовые параметры как в низковольтных цепях питания, так и на стороне сверхвысокого напряжения. При возникновении дугового разряда или перенапряжения в испытываемом объекте автоматика реагирует мгновенно — полное время отключения генерации составляет менее или равно 10 мс. Такое сверхбыстрое гашение поля предотвращает выделение разрушительной энергии в точке пробоя, защищая внутренние узлы измерительных трансформаторов и гарантируя безопасность персонала лаборатории.

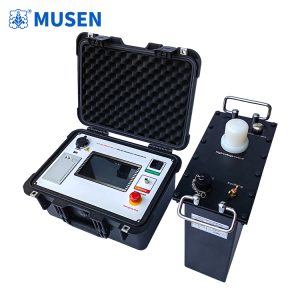

Генератор сверхнизкой частоты

4. Из каких факторов складывается рыночная цена на СНЧ установки для испытания кабеля в России?

Электротехнические компании и подрядные организации, выбирающие СНЧ установка для испытания кабеля, должны детально анализировать параметры емкостной нагрузки, закладываемые заводом-изготовителем. Дешевые портативные тестеры сторонних брендов часто ограничены максимальным током и емкостью всего в 0.2 мкФ, что физически не позволяет протестировать трехфазную кабельную линию длиной более нескольких сотен метров без разделения по фазам или снижения частоты до критических пределов.

Итоговая стоимость профессионального комплекса на территории РФ формируется на основе максимального амплитудного напряжения (например, системы класса 80 кВ или 90 кВ существенно дороже базовых аппаратов на 30 кВ), пиковой нагрузочной способности (достижение 1.1 мкФ при полноценной частоте 0.1 Гц) и наличия метрологической аттестации. Покупка сертифицированного оборудования с отрицательной обратной связью позволяет электросетевым предприятиям исключить скрытые затраты на повторные ремонты, вызванные некачественной диагностикой изоляционных слоев.

5. Заключение и экспертные выводы по комплектации испытательных лабораторий

Своевременное и качественное проведение приемосдаточных испытаний — залог безаварийной работы кабельных сетей крупных мегаполисов и энергоемких производств. Выбирая оборудование СНЧ, главным критерием должна выступать не минимальная стартовая стоимость, а достаточный запас по мощности, надежность защитных систем и чистота синусоидального сигнала. Измерительные комплексы от Ухань Musen Electric Co., Ltd., оснащенные временем отключения менее или равно 10 мс и оптической развязкой, представляют собой высоконадежное и экономически оправданное решение, защищающее активы предприятия. Полный каталог доступных решений и подробные технические спецификации представлены на специализированном веб-ресурсе https://www.msdq.ru/.

6. Часто задаваемые вопросы по эксплуатации высоковольтного СНЧ-оборудования (FAQ)

В: Как понижение рабочей частоты до 0.02 Гц влияет на предельную длину испытываемой кабельной линии? Ответ: Максимальная нагрузочная способность, которой обладает СНЧ испытания, напрямую привязана к емкостному сопротивлению試品. Поскольку емкостное сопротивление обратно пропорционально частоте, снижение частоты с 0.1 Гц до 0.02 Гц (в 5 раз) позволяет при том же уровне выходного тока тестировать кабель, чья суммарная электрическая емкость в 5 раз выше. Это позволяет проверять длинные магистральные фидеры без утяжеления силового трансформатора.

В: Почему классический метод испытания постоянным током (DC) запрещен для СПЭ-кабелей? Ответ: Постоянное напряжение вызывает глубокую поляризацию полимерной структуры и приводит к накоплению пространственного электрического заряда в зонах дефектов (водных триингов). После снятия постоянного поля и включения кабеля в сеть переменного тока 50工频 Гц, накопленные заряды создают мощные локальные перенапряжения, мгновенно пробивающие даже визуально целые участки изоляции.

В: Возможно ли использовать измерительные блоки MSVLF для сопряжения с внешними модулями измерения ЧР и тангенса дельты? Ответ: Да. Так как генераторы производства Ухань Musen Electric Co., Ltd. оснащены схемой глубокой обратной связи, они выдают превосходную, неискаженную синусоиду с минимальным уровнем высокочастотных помех. Это формирует стабильное и «чистое» опорное напряжение, необходимое для высокоточного замера диэлектрических потерь (Tan Delta) и фиксации пикокулонных уровней частичных разрядов (ЧР).
