Комплект для измерения тангенса угла диэлектрических потерь: практическое значение метода для оценки состояния высоковольтной изоляции

Почему контроль диэлектрических потерь является важной частью диагностики электрооборудования

Надёжность энергетической инфраструктуры во многом определяется состоянием изоляционных систем. Высоковольтные трансформаторы, кабельные линии, вводы, выключатели и другие элементы электрических сетей постоянно подвергаются воздействию электрического поля, температуры и механических нагрузок. Со временем эти факторы могут привести к изменению свойств изоляционных материалов и снижению эксплуатационной безопасности оборудования.

Одним из информативных методов оценки состояния изоляции является измерение тангенса угла диэлектрических потерь. Этот показатель позволяет определить уровень потерь энергии в диэлектрике при воздействии переменного напряжения и выявить изменения, связанные со старением, увлажнением или загрязнением изоляционных материалов.

Для проведения таких исследований в высоковольтных лабораториях применяется Комплект для измерения тангенса угла диэлектрических потерь, который используется при диагностике электрической изоляции различных типов оборудования и помогает специалистам получать данные для оценки технического состояния энергетических объектов.

Метод измерения диэлектрических потерь является частью комплексной системы контроля, включающей испытания высоким напряжением, анализ частичных разрядов, проверку сопротивления изоляции и другие диагностические процедуры.

Технические причины ухудшения состояния изоляционных систем

Изоляция является одним из наиболее важных элементов любого высоковольтного оборудования. Даже при правильной эксплуатации её характеристики постепенно изменяются под воздействием различных факторов.

Наиболее распространённые причины ухудшения состояния диэлектриков:

• воздействие повышенной температуры;
• накопление влаги внутри изоляционной структуры;
• процессы старения бумажно-масляной системы;
• загрязнение поверхности изоляционных материалов;
• длительное воздействие электрического поля;
• механические повреждения при эксплуатации.

Особенность таких процессов заключается в том, что на ранних этапах они часто не вызывают немедленного отказа оборудования. Однако изменение электрических характеристик изоляции может свидетельствовать о развитии скрытых дефектов.

Именно поэтому современные системы технического обслуживания используют методы профилактической диагностики, позволяющие определить состояние оборудования до появления серьёзных повреждений.

Принцип измерения тангенса угла диэлектрических потерь

При воздействии переменного электрического поля любой реальный диэлектрик имеет определённые потери энергии. В идеальном изоляторе ток проходит без потерь, однако практические материалы обладают определённой проводимостью и поляризационными процессами.

Тангенс угла диэлектрических потерь показывает соотношение между активной и реактивной составляющими тока в изоляционной системе. Изменение этого параметра может указывать на ухудшение состояния материала.

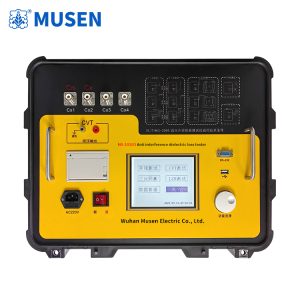

Комплект для измерения тангенса угла диэлектрических потерь обеспечивает проведение измерений электрических характеристик изоляции в контролируемых условиях. Во время испытания оборудование подаёт испытательное напряжение на исследуемый объект и фиксирует параметры, необходимые для последующего анализа.

Общая последовательность проведения диагностики включает:

1. Подготовку объекта испытания и отключение оборудования от рабочей сети.
2. Проверку схемы подключения измерительной системы.
3. Воздействие переменным испытательным напряжением.
4. Регистрацию электрических параметров изоляции.
5. Анализ полученных значений специалистами.
6. Сравнение результатов с предыдущими измерениями и эксплуатационными данными.

Такой подход позволяет оценивать не только текущее состояние изоляции, но и отслеживать динамику её изменения.

Применение метода при диагностике силовых трансформаторов

Одной из основных областей применения измерения диэлектрических потерь являются силовые трансформаторы.

Изоляционная система трансформатора включает несколько компонентов, состояние которых напрямую влияет на надёжность оборудования:

• бумажная изоляция обмоток;
• трансформаторное масло;
• высоковольтные вводы;
• внутренние изоляционные элементы.

В процессе эксплуатации изменение значения тангенса угла диэлектрических потерь может быть связано с различными процессами внутри оборудования. Поэтому специалисты используют данный метод совместно с другими видами контроля:

• анализом растворённых газов в масле;
• измерением сопротивления изоляции;
• испытаниями переменным напряжением;
• контролем частичных разрядов.

Комплексная диагностика позволяет более точно определить состояние трансформатора и разработать оптимальную стратегию технического обслуживания.

Использование в испытаниях кабелей, GIS и коммутационного оборудования

Современные системы передачи и распределения электроэнергии включают большое количество высоковольтных компонентов, требующих регулярного контроля.

Кабельные линии

Для силовых кабелей состояние изоляции является одним из основных факторов надёжности. Изменение диэлектрических характеристик может свидетельствовать о старении материала или наличии внутренних нарушений структуры.

Измерение диэлектрических потерь применяется при:

• заводских испытаниях кабелей;
• приёмке после монтажа;
• периодическом контроле состояния действующих линий;
• оценке ресурса оборудования.

Газоизолированные распределительные устройства

Оборудование GIS отличается сложной конструкцией и высокими требованиями к качеству изоляции. Диагностические методы позволяют контролировать состояние внутренних компонентов без полного демонтажа системы.

Высоковольтные выключатели

В коммутационных аппаратах состояние изоляционных элементов также влияет на безопасность эксплуатации. Регулярные проверки позволяют выявлять изменения характеристик и своевременно планировать технические мероприятия.

Роль метода в системе состояния обслуживания электроэнергетических объектов

Современная энергетика постепенно переходит от обслуживания по фиксированному графику к техническому обслуживанию на основе фактического состояния оборудования.

Такой подход требует постоянного накопления диагностической информации. Измерение диэлектрических параметров помогает:

• выявлять постепенное ухудшение изоляции;
• оценивать степень старения оборудования;
• планировать ремонтные работы;
• снижать вероятность аварийных отключений.

В рамках системы диагностики электрической изоляции высокого напряжения измерение тангенса угла диэлектрических потерь занимает важное место, поскольку позволяет анализировать процессы, которые невозможно определить только визуальным контролем.

Для энергетических компаний, промышленных предприятий и испытательных организаций такие методы являются важным инструментом управления ресурсом оборудования.

Значение оборудования для испытательных лабораторий и производителей

Испытательные лаборатории используют методы измерения диэлектрических потерь при различных этапах жизненного цикла электротехнической продукции.

Основные направления применения:

• контроль качества изоляционных материалов;
• заводские испытания оборудования;
• проверка после ремонта;
• подготовка к вводу в эксплуатацию;
• проведение периодической диагностики.

Для производителей трансформаторов, кабелей и высоковольтных компонентов такие измерения позволяют анализировать качество изоляционной системы и контролировать стабильность технологических процессов.

При проведении инженерных обследований специалисты используют результаты измерений совместно с другими диагностическими данными, формируя комплексную оценку состояния оборудования.

Сравнение основных методов оценки состояния изоляции

В практике высоковольтных испытаний применяется несколько методов диагностики, каждый из которых решает определённые задачи.

На практике наиболее эффективным является комплексное применение нескольких методов, поскольку каждый из них показывает различные характеристики изоляционной системы.

Развитие технологий диагностики изоляции

Цифровизация энергетической отрасли оказывает влияние на развитие методов контроля электрооборудования. Современные системы диагностики всё чаще объединяют измерительные комплексы с программными платформами обработки данных.

Основные направления развития:

• автоматизация сбора результатов испытаний;
• создание цифровых архивов состояния оборудования;
• применение интеллектуального анализа данных;
• интеграция с системами онлайн-мониторинга;
• развитие прогнозной диагностики.

Несмотря на появление новых технологий, методы измерения диэлектрических характеристик остаются востребованными благодаря возможности глубокой оценки состояния изоляционных материалов.

FAQ: часто задаваемые вопросы

Для какого оборудования используется измерение тангенса угла диэлектрических потерь?

Метод применяется для трансформаторов, кабелей, вводов, распределительных устройств и других высоковольтных элементов энергетических систем.

Может ли высокий показатель диэлектрических потерь сразу указывать на аварию?

Не всегда. Изменение параметра является признаком необходимости дополнительного анализа и должно рассматриваться вместе с другими результатами диагностики.

Почему важно проводить такие испытания регулярно?

Регулярные измерения позволяют отслеживать изменения состояния изоляции и выявлять негативные тенденции на ранних этапах.

Заключение

Контроль состояния изоляционных систем является одной из ключевых задач современной электроэнергетики. Надёжная работа трансформаторов, кабелей, распределительных устройств и другого высоковольтного оборудования зависит от своевременного выявления процессов старения и ухудшения электрических характеристик.

Комплект для измерения тангенса угла диэлектрических потерь применяется в испытательных лабораториях, энергетических компаниях и на предприятиях электротехнической промышленности как важный инструмент оценки состояния изоляции.

В условиях развития интеллектуальных сетей, увеличения требований к надёжности электроснабжения и перехода к состоянийному обслуживанию оборудования методы измерения диэлектрических характеристик будут продолжать играть важную роль в обеспечении безопасной эксплуатации энергетической инфраструктуры.
