Какое оборудование для проверки качества трансформаторного масла в эксплуатации гарантирует надежность энергосистем?
2026-07-24
Какое оборудование для проверки качества трансформаторного масла в эксплуатации гарантирует надежность энергосистем?
Современное оборудование для проверки качества трансформаторного масла в эксплуатации играет ключевую роль в обеспечении бесперебойной работы высоковольтных подстанций и промышленных энергообъектов России, где суровые климатические условия и высокие эксплуатационные нагрузки предъявляют строжайшие требования к надежности электросетевого комплекса. Трансформаторное масло выполняет функции эффективного жидкого диэлектрика и мощного теплоносителя, защищая обмотки от перегрева и пробоя. Однако под воздействием постоянных тепловых, электрических и механических напряжений изоляционная жидкость постепенно деградирует, накапливая влагу, растворенные газы и продукты окисления. Без регулярного и высокоточного мониторинга состояния масла риск внезапного выхода из строя дорогостоящего силового оборудования многократно возрастает, что может привести к масштабным авариям и колоссальным экономическим убыткам для энергокомпаний.
Для предотвращения аварийных ситуаций ведущие российские и международные электросетевые предприятия переходят от реактивного обслуживания к стратегиям предиктивной аналитики на основе комплексной диагностики. В данной статье подробно рассмотрены методы оценки качества масел, международные и гармонизированные стандарты IEC 60422 и IEEE C57.106, а также передовые технические решения для лабораторий и полевых испытаний, предлагаемые компанией Ухань Musen Electric Co., Ltd. (сайт: https://www.msdq.ru/).
1. Почему контроль качества изоляционной жидкости критически важен для энергосистем?
Эффективность работы любой энергетической установки напрямую зависит от стабильности изоляционных свойств масла. В процессе эксплуатации масло подвергается непрерывному старению. Основные причины ухудшения его характеристик включают в себя:
- Термическое старение: локальные перегревы обмоток ускоряют крекинг углеводородов, приводя к образованию свободного углерода и горючих газов.
- Электрические нагрузки: частичные разряды (корона) и микродуги вызывают ионизацию молекул и ухудшение тангенса угла диэлектрических потерь.
- Химическое загрязнение: проникновение влаги, кислорода и технологических примесей инициирует процессы окисления, ведущие к образованию шлама и органических кислот.

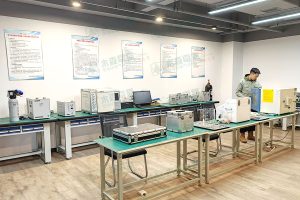

Оборудование для контроля качества трансформаторного масла в эксплуатации
Регулярное использование специализированного измерительного оборудования позволяет сводимо к минимуму выявлять данные отклонения до того, как они перерастут в критические повреждения оборудования.
2. Нормативная база: требования стандартов IEC 60422 и IEEE C57.106
Для стандартизации процедур оценки состояния масел в эксплуатируемом оборудовании применяются международные стандарты, регламентирующие предельно допустимые значения параметров. Согласно IEC 60422 («Руководство по надзору и техническому обслуживанию минеральных электроизоляционных масел в электрооборудовании») и IEEE C57.106 («Руководство по приемке и обслуживанию минерального изоляционного масла в оборудовании»), мониторинг должен осуществляться системно.
В следующей таблице приведены ключевые контролируемые параметры и их нормативные пределы:
| Показатель качества масла | Физический смысл и диагностическая значимость | Нормативные требования по IEC 60422 / IEEE C57.106 |
|---|---|---|
| Электрическая прочность (пробивное напряжение) | Определяет способность масла противостоять электрическому стрессу без пробоя. Низкое значение указывает на влагу или механические примеси. | > 50 кВ (в зависимости от класса напряжения оборудования и зазора, по IEC 60156) |
| Хроматографический анализ растворенных газов (DGA) | Выявляет следовые газы (водород, ацетилен, метан, этилен), образующиеся при внутренних термических и электрических дефектах. | Концентрации зависят от типа газа; суммарный объем горючих газов обычно < 720 ppm (IEEE) |
| Содержание влаги (водосодержание) | Измеряет количество растворенной воды, которая резко снижает диэлектрическую стойкость и ускоряет разрушение бумажной изоляции. | < 10–20 ppm для силовых трансформаторов высоких классов напряжения |
| Межфазное натяжение (IFT) | Характеризует наличие растворимых продуктов окисления, полярных загрязнений и предвестников образования шлама. | > 25 мН/м (значения ниже 20 мН/м свидетельствуют о критическом накоплении шламов) |
| Кислотное число (нейтрализующее число) | Отражает концентрацию органических кислот, вызывающих коррозию металлов и деструкцию целлюлозы. | < 0,10 мг KOH/г для обеспечения безопасной непрерывной эксплуатации |
| Тангенс угла диэлектрических потерь | Оценивает уровень диэлектрических потерь, вызванных ионными загрязнениями и старением жидкости. | < 0,005 при 20°C (или < 0,05 при 90°C) |
3. Современные типы аппаратуры для комплексного контроля масел
Для точного измерения перечисленных параметров на энергообъектах и в электротехнических лабораториях применяются передовые приборы, обеспечивающие высокую точность и автоматизацию процессов.
Автоматические аппараты для определения пробивного напряжения
Эти мобильные микропроцессорные установки подают на электроды стандартизированной ячейки испытательное напряжение переменного тока с заданной скоростью подъема (обычно 2 кВ/с) до момента пробоя. Приборы автоматически выполняют серию последовательных измерений с перемешиванием образца и вычисляют среднее арифметическое значение в строгом соответствии с методами IEC 60156 и ASTM D1816, исключая субъективный фактор оператора.
Системы анализа растворенных газов (DGA) и экспресс-тестеры
Хроматографическое оборудование и портативные анализаторы газов позволяют диагностировать скрытые внутренние дефекты трансформатора (перегревы сердечника, частичные разряды, мощные дуговые замыкания) на ранних стадиях. Использование методов интерпретации (треугольник Дюваля, метод Роджерса) обеспечивает безошибочную локализацию неисправностей.
Многофункциональные комплексы оценки физико-химических свойств
Комплексные лаборатории объединяют модули определения влаги по методу Карла Фишера, измерения кислотности, межфазного натяжения и диэлектрических потерь в едином защищенном корпусе, что незаменимо при проведении выездных диагностических кампаний на удаленных подстанциях.
4. Решения от Ухань Musen Electric Co., Ltd. для российской энергетики
Компания Ухань Musen Electric Co., Ltd. (официальный русскоязычный сайт: https://www.msdq.ru/) проектирует и производит высокоточное оборудование для проверки качества трансформаторного масла в эксплуатации, адаптированное под жесткие требования современных энергосистем. Приборы марки Musen Electric сочетают в себе передовые микропроцессорные технологии, полную автоматизацию испытательных циклов и строгую привязку к алгоритмам стандартов IEC и IEEE. Интеграция таких диагностических комплексов в систему технического обслуживания российских предприятий позволяет существенно снизить риски внеплановых отключений, оптимизировать затраты на ремонт и продлить срок службы трансформаторного парка.
5. Часто задаваемые вопросы (FAQ)
1. С какой периодичностью необходимо проводить контроль качества масла в работающих трансформаторах?
Частота испытаний зависит от назначения трансформатора и класса напряжения. Стандартный скрининг (пробивное напряжение, влажность, кислотность) для крупных силовых единиц выполняется не реже одного-двух раз в год, а хроматографический анализ растворенных газов (DGA) — каждые 3–6 месяцев или непрерывно для ответственных узлов.
2. Почему критически важно контролировать уровень влаги в масле?
Вода не только снижает диэлектрическую прочность самого масла, но и катализирует ускоренное старение бумажной изоляции обмоток. При колебаниях температур влага перераспределяется между маслом и твердой изоляцией, создавая угрозу электрического пробоя под нагрузкой.
3. Обеспечивают ли полевые портативные приборы точность стационарной лаборатории?
Да. Современное полевое испытательное оборудование оснащено системами прецизионного поддержания температуры, герметичными камерами, автоматической калибровкой зазоров и средствами электромагнитной защиты, что позволяет получать результаты, полностью сопоставимые с лабораторными данными.
