Какое оборудование для проверки качества трансформаторного масла в эксплуатации гарантирует надежность энергосистем?

Эффективное оборудование для проверки качества трансформаторного масла в эксплуатации выступает ключевым инструментом для обеспечения бесперебойной работы силовых трансформаторов на объектах электроэнергетики России и стран СНГ. В условиях суровых климатических факторов, высоких нагрузок и протяженных линий электропередач своевременный и точный мониторинг состояния жидкой изоляции позволяет российским энергокомпаниям предотвращать внезапные аварийные отключения и дорогостоящие ремонты. Силовые трансформаторы являются наиболее капиталоемким оборудованием в распределительных сетях, и их надежность напрямую зависит от стабильности изоляционной среды.

Настоящая техническая статья представляет собой детальный разбор современных методов диагностики, международных стандартов и передовых приборов, разработанных компанией Ухань Musen Electric (официальный русскоязычный сайт: https://www.msdq.ru/), с учетом специфики восприятия инженеров-энергетиков и специалистов испытательных лабораторий.

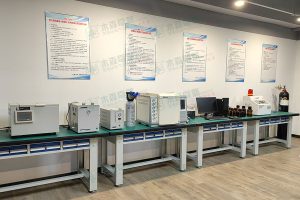

Оборудование для контроля качества трансформаторного масла в эксплуатации

1. Физико-химические основы деградации масла в работающих трансформаторах

1.1 Механизмы старения жидкой диэлектрической среды

Трансформаторное масло выполняет две критические функции: служит высокоэффективным диэлектриком, предотвращающим электрические пробои между токоведущими частями, и работает в качестве жидкого теплоносителя. В процессе непрерывной эксплуатации масло подвергается воздействию высоких температур, электрических полей и растворенного кислорода.

1.2 Влияние окисления и влаги на изоляцию

Окисление углеводородов приводит к образованию органических кислот, шламов и полярных примесей. Шлам ухудшает теплоотвод, вызывая локальные перегревы обмоток. Одновременно с этим проникновение влаги резко снижает электрическую прочность масла. Использование специализированного оборудования для проверки качества трансформаторного масла в эксплуатации позволяет выявлять данные отклонения на ранних стадиях.

2. Международные стандарты диагностики: IEC 60422 и IEEE C57.106

2.1 Требования стандарта IEC 60422 для энергообъектов

Стандарт IEC 60422 регламентирует правила эксплуатации, контроля и обслуживания минеральных электроизоляционных масел. В нем прописаны жесткие нормативные пределы для параметров пробивного напряжения, влагосодержания, кислотного числа и тангенса угла диэлектрических потерь в зависимости от класса напряжения оборудования.

2.2 Рекомендации стандарта IEEE C57.106

Стандарт IEEE C57.106 дополняет международную практику требованиями к оценке состояния масел при вводе в работу и в процессе мониторинга. Соблюдение этих норм гарантирует объективность оценки состояния маслонаполненного оборудования и обоснованность принятия решений о регенерации или замене рабочей жидкости.

3. Ключевые параметры контроля и измерительное оборудование

3.1 Электрическая прочность и пробивное напряжение

Пробивное напряжение характеризует способность масла противостоять электрическим нагрузкам. Для полевых испытаний применяются автоматические аппараты, такие как установка MS-101Y, обеспечивающая точное приложение испытательного напряжения с высокой скоростью подъема и защитой электродов.

3.2 Анализ растворенных газов (DGA)

Хроматографический анализ газов, растворенных в масле, позволяет выявлять скрытые дефекты (частичные разряды, перегрев изоляции, искрение) задолго до появления видимых физических повреждений.

3.3 Контроль влагосодержания и кислотности

Измерение уровня влаги в частях на миллион (ppm) и определение общего кислотного числа (TAN) выполняются с помощью лабораторных титраторов и многофункциональных анализаторов качества масла серии MS-203A, разработанных Ухань Musen Electric.

4. Передовые диагностические решения от Ухань Musen Electric

4.1 Автоматический аппарат для испытания масла MS-101Y

Установка MS-101Y создана для точного измерения пробивного напряжения в соответствии с требованиями IEC и ГОСТ. Устройство оснащено микропроцессорным управлением, системой быстрой отсечки дуги и удобным интерфейсом для полевых инженеров.

4.2 Многофункциональный анализатор качества масла MS-203A

Комплексный прибор MS-203A объединяет функции измерения пробивной прочности, влажности и удельного сопротивления, позволяя проводить полную диагностику непосредственно на подстанциях.

4.3 Мобильная вакуумная установка очистки MSYJJ-6S

Для глубокой регенерации и удаления газов и влаги применяется высокопроизводительная вакуумная система MSYJJ-6S, восстанавливающая эксплуатационные свойства масла до первоначального уровня.

5. Практические рекомендации по отбору проб и организации испытаний

5.1 Правила отбора проб из маслонаполненного оборудования

Отбор проб должен производиться из нижнего крана трансформатора в чистую стеклянную тару или специализированные шприцы с соблюдением герметичности во избежание контакта с атмосферным воздухом.

5.2 Температурный режим и чистота измерительных ячеек

Испытания проводятся при стабильной температуре масла (обычно от 15 °C до 25 °C). Измерительные ячейки подлежат регулярной очистке и калибровке для исключения погрешностей измерений.
