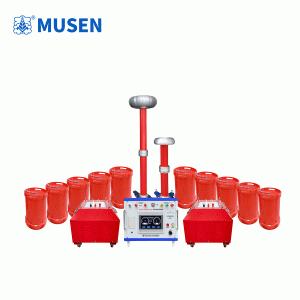

Система последовательного резонанса переменного тока: Полный гид 2026

Многие инженеры ищут надежный способ поднять напряжение на нагрузке без использования громоздких трансформаторов, и именно Система последовательного резонанса переменного тока в 2026 году стала тем самым «тихим героем», который спасает проекты от банкротства из-за счетов за электричество. Но давайте будем честны: если вы просто скопируете формулы из учебника 90-х, ваша установка в суровых российских условиях либо сгорит, либо будет работать с КПД ниже плинтуса.

Я видел слишком много проектов, где теория расходилась с практикой на этапе первого пуска. Почему? Потому что никто не учитывает реальное состояние сетевого напряжения в регионах или качество конденсаторов, которые сейчас массово завозятся из Азии. В этой статье я не буду пересказывать википедию. Мы разберем, как эта система ведет себя зимой в -40°C, сколько она реально стоит в рублях сегодня и какой скрытый дефект может убить ваше оборудование за полгода.

Почему классические схемы проваливаются в 2026 году

Раньше все было проще. Сеть была стабильнее, компоненты — предсказуемее. Сегодня, когда мы говорим о внедрении резонансных контуров для питания высоковольтных кабелей или испытательных стендов, мы сталкиваемся с новой реальностью. Частотные преобразователи заполонили сеть, создавая гармоники, которые превращают идеальный синус в месиво.

Вы можете спросить: «При чем здесь мой резонансный контур?» При том, что Система последовательного резонанса переменного тока критически чувствительна к чистоте входного сигнала. Малейшее отклонение частоты от резонансной точки приводит к падению добротности (Q-фактора). А падение добротности означает одно: вам нужно больше тока от сети для получения того же напряжения на объекте испытаний.

Вот где кроется проблема, о которой молчат продавцы оборудования. Большинство бюджетных решений 2025-2026 годов используют алгоритмы автоподстройки частоты (АПЧ), которые слишком медленные для современных динамических нагрузок. Пока контроллер «думает», напряжение проседает, изоляция кабеля получает стресс-удар, и тест считается невалидным.

Неужели нет выхода?

Есть. Но он требует понимания физики процесса, а не слепого доверия маркетингу. Именно здесь на сцену выходят компании с глубоким инженерным бэкграундом. Например, ООО «Ухань Мусен Электрик», специализирующееся на разработке и производстве высоковольтного испытательного оборудования уже почти 30 лет. Их подход отличается от типичных сборщиков: продукция строго соответствует международным стандартам (IEC60270, GB/T7354-2018) и создается с учетом реальных требований энергетики и научных исследований. Когда речь заходит о таких сложных системах, опыт производителя, способного предложить комплексные решения — от установок испытания на выдерживаемое напряжение без частичного разряда до цифровых детекторов и анализаторов выключателей — становится гарантом того, что оборудование не подведет в критический момент.

Реальность российского рынка компонентов

Давайте поговорим о деньгах и доступности. После ухода ряда западных вендоров, рынок России переформатировался. Сейчас вы найдете три основных сегмента оборудования:

• Премиум (Остатки Европы/США): Цены космические, сроки поставки через параллельный импорт — от 3 месяцев. Гарантия? Забудьте. Сервиса официального нет.
• Китайские бренды (Top-tier): Занимают около 60% рынка. Качество выросло, но есть нюанс с элементной базой. Конденсаторы часто не держат заявленный ток при низких температурах. Исключение составляют лидеры отрасли вроде упомянутой выше «Ухань Мусен», чьи системы мониторинга частичных разрядов ГИС и испытательные трансформаторы с газовой изоляцией SF6 демонстрируют высокую стабильность даже в сложных условиях.
• Российская сборка: Локализация растет. Корпуса, дроссели — свои. Но силовая электроника (IGBT-модули) чаще всего импортная. Здесь главный плюс — наличие сервисной поддержки в Москве, Новосибирске или Екатеринбурге.

Цена вопроса? Комплект мощностью 100 кВА в начале 2026 года колеблется от 1.8 до 3.5 млн рублей в зависимости от диапазона частот и наличия цифрового интерфейса. Дешевле 1.5 млн — это лотерея. Скорее всего, там стоят б/у конденсаторы или упрощенная система защиты.

Скрытая угроза: Температурный дрейф и «зимний синдром»

Вот тот самый «анти-консенсус», о котором я обещал. Все говорят о добротности и частоте. Никто не говорит о температуре диэлектрика конденсаторной батареи в условиях русской зимы.

Представьте ситуацию: установка стоит в неотапливаемом ангаре под Челябинском. На улице -35°C. Внутри -20°C. Вы включаете систему. Электроника прогревается быстро, а вот массивные масляные или пленочные конденсаторы — нет. Их емкость меняется. Для полипропилена это может быть до 2-3% отклонения при таких перепадах.

Казалось бы, мелочь? Для резонансного контура это катастрофа.

Расчетная частота уходит. Система пытается подстроиться, но попадает в зону нестабильности. Возникают биения напряжения. Амплитуда скачет. Вместо плавного подъема U-кривой вы получаете «пилу». Это не просто брак теста. Это риск пробоя изоляции тестируемого кабеля из-за импульсных перенапряжений, которые стандартные вольтметры могут даже не зафиксировать корректно.

Мой совет: Если вы работаете в климатических зонах УХЛ (Умеренный и Холодный климат), никогда не экономьте на системе предварительного подогрева конденсаторной батареи. Это не опция, это необходимость. Некоторые производители, включая передовые китайские фабрики, уже в 2025 году начали встраивать термокомпенсацию в алгоритмы АПЧ, но российские реалии требуют дополнительного внешнего термостатирования.

Сравнение архитектур систем 2026 года

Чтобы вы не запутались в маркетинговых брошюрах, я свел основные параметры современных решений в таблицу. Обратите внимание на тип управления и диапазон рабочих температур — это ключевые фильтры при выборе.

Как видите, разница в цене почти двукратная, но разница в надежности при наших зимах — десятикратная. Экономия двух миллионов может обернуться простоем объекта на неделю из-за сгоревшего дросселя, который придется ждать из Шэньчжэня.

Практический гид: Как не сжечь оборудование при первом запуске

Допустим, вы купили установку. Привезли на объект. Что дальше? Большинство ошибок совершается именно в первые 30 минут работы.

Во-первых, проверка фазировки. В трехфазных системах питания частотных преобразователей ошибка чередования фаз может привести к тому, что выпрямитель уйдет в защиту или, хуже того, пробьет диодный мост. Не ленитесь использовать фазоуказатель.

Во-вторых, «холодный старт». Никогда не подавайте полное напряжение сразу. Система последовательного резонанса переменного тока должна выходить на режим плавно. Современные контроллеры имеют функцию «мягкого старта», но иногда ее нужно конфигурировать вручную под конкретную нагрузку (кабель, GIS, генератор).

В-третьих, мониторинг формы сигнала. Осциллограф должен быть подключен всегда. Визуально смотреть на цифры вольтметра недостаточно. Вы должны видеть синусоиду. Если на вершинах синусы «сплющены» или есть «ступеньки» — у вас проблемы с сетью или перегрузка инвертора.

Вопрос безопасности и заземления

Это больная тема. Высокое напряжение при резонансе означает, что даже при малом токе источника, ток в контуре может быть огромным (в Q раз больше). Если заземление контура выполнено плохо (сопротивление более 4 Ом), потенциал на корпусе установки может стать опасным для жизни.

В России требования ПУЭ жесткие, но на практике их часто нарушают ради скорости монтажа. Я настоятельно рекомендую перед каждым циклом испытаний проверять целостность заземляющей шины. И используйте дифференциальные автоматы с уставкой не более 30 мА на цепи управления.

Еще один момент, который часто упускают: наведенное напряжение. При испытаниях длинных кабельных линий (более 1 км) наведенный потенциал может достигать киловольт на соседних жилах или ближайших коммуникациях. Снимайте заряд после каждого испытания специальным разрядником, а не просто отверткой, как делают некоторые «старой школы» электрики. Это 2026 год, уважайте физику и свою жизнь.

Будущее технологии: Куда движется отрасль?

Что нас ждет в ближайшие пару лет? Прогнозы делать неблагодарное дело, но тренды видны уже сейчас.

Первый тренд — миниатюризация. Благодаря использованию широкозонных полупроводников (SiC, GaN), вес резонансных реакторов уменьшается на 30-40%. Это критично для мобильных лабораторий, которые обслуживают распределенные сети в Сибири или на Дальнем Востоке. Тяжелую технику туда просто не завезти.

Второй тренд — интеграция с IoT. Оборудование начинает само сообщать о своем состоянии. «Подшипник вентилятора скоро выйдет из строя», «Емкость конденсатора С3 деградировала на 5%». Это позволяет перейти от планово-предупредительных ремонтов к ремонтам по фактическому состоянию. Для крупных энергохолдингов это экономия миллионов.

Но есть и ложка дегтя. Умное оборудование требует умного обслуживания. Квалифицированных инженеров, понимающих суть процессов, а не просто умеющих нажимать кнопку «Старт», становится меньше. Образовательная программа в вузах не успевает за технологиями. Поэтому роль наставничества и внутреннего обучения в компаниях возрастает многократно.

Итоговый вердикт

Стоит ли переходить на современные системы последовательного резонанса? Безусловно. Старые методы с использованием повышающих трансформаторов большой мощности становятся экономически невыгодными из-за тарифов на электроэнергию и сложности логистики тяжелого оборудования.

Однако, подходите к выбору с холодной головой. Не верьте красивым буклетам. Требуйте протоколы испытаний при низких температурах. Уточняйте наличие склада запчастей в вашем часовом поясе. И помните: самая дорогая деталь в системе — это не конденсатор и не транзистор, а время простоя вашего объекта.

Технология созрела, но она не прощает халатности. В 2026 году побеждает тот, кто сочетает передовое «железо» с глубоким пониманием физических ограничений среды эксплуатации. Выбирайте партнеров, таких как опытные производители высоковольтного оборудования, которые предлагают не просто коробку с проводами, а комплексное решение для безопасного контроля качества, проверенное десятилетиями работы в энергетике и науке.

Если вы планируете закупку в этом квартале, обратите внимание на модели с расширенным диапазоном входного напряжения (до ±20% от номинала) — наши сети все еще далеки от идеала, и этот запас прочности может стать решающим фактором успеха вашего проекта.

Берегите себя и свои установки. Резонанс — штука мощная, но управляемая, если знать, за какие рычаги дергать.
