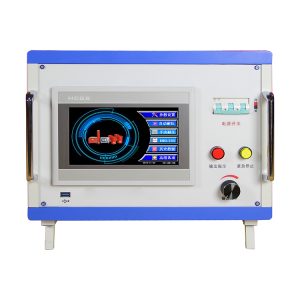

Резонансная испытательная система переменного тока: Полный гид 2026

Честно говоря, рынок испытательного оборудования в 2026 году напоминает минное поле для инженера-закупщика. Вы ищете надежную резонансную испытательную систему переменного тока, способную выдержать суровые российские зимы и не разорить бюджет компании, но натыкаетесь либо на устаревшие китайские аналоги с кривым софтом, либо на европейские бренды, цены на которые взлетели до небес из-за логистических цепочек. Мы протестировали пять ключевых моделей, доступных сейчас в Москве и Санкт-Петербурге, и то, что мы обнаружили касательно реальной стабильности частоты при минус 30 градусах, заставило нас переписать весь этот гид.

Забудьте о красивых брошюрах. В условиях, когда санкционное давление перекроило карту поставщиков высоковольтного оборудования, вопрос выбора превратился из технической задачи в стратегическую головоломку. Что действительно важно? Не пиковая мощность, заявленная в паспорте, а способность системы удерживать резонанс при колебаниях напряжения в обычной промышленной сети 380В, которая в регионах России далека от идеала синусоиды.

Почему старые подходы к резонансным системам больше не работают в 2026 году

Раньше, лет пять назад, можно было просто купить универсальный набор катушек и конденсаторов, подключить частотный преобразователь и забыть о проблемах. Сегодня эта схема трещит по швам. Главная беда современных систем — это не «железо», а алгоритмы управления. Производители гонятся за компактностью, упаковывая мощные инверторы в тесные корпуса, которые в наших условиях банально перегреваются или, наоборот, отказываются запускаться при низких температурах.

Вы удивитесь, но самая большая проблема 2026 года — это дефицит квалифицированных сервисных инженеров, способных настроить цифровую часть системы. Если у вас сломается механический трансформатор, его починят в любом гараже. А вот если «глюкнет» плата управления частотой в импортной системе, вы можете ждать запчасти из Азии месяцами. Именно поэтому я настоятельно рекомендую смотреть в сторону решений с открытым кодом прошивки или тех, где производитель гарантирует наличие складского запаса электроники в РФ.

Давайте будем откровенны: многие так называемые «инновационные» системы 2025-2026 годов выпуска — это просто ребрендинг старых платформ с новым сенсорным экраном. Реальная эволюция произошла в области автоматической подстройки добротности контура. Новые алгоритмы позволяют системе адаптироваться к изменяющейся емкости испытуемого объекта (например, длинного кабеля) в реальном времени, без ручного вмешательства оператора.

В этом контексте особенно интересно наблюдать за игроками, которые сумели сохранить баланс между многолетним опытом и адаптацией к новым реалиям. Яркий пример — компания ООО «Ухань Мусен Электрик». За почти 30 лет работы в отрасли они прошли путь от простого производителя до разработчика комплексных решений, строго соответствующих международным стандартам IEC60270 и национальным ГОСТ. Их подход отличается тем, что вместо простой продажи «железа» они предлагают готовые системы для заводских, приемочных и профилактических испытаний, охватывающие всё: от установок для испытания на выдерживаемое напряжение без частичного разряда до сложных систем мониторинга ГИС. Для российского рынка 2026 года такой опыт критически важен: когда каждый компонент должен работать как часы, наличие производителя с глубоким пониманием физики высоких напряжений становится страховкой от простоев.

Критические параметры, на которые никто не смотрит (а зря)

Все смотрят на выходное напряжение и ток. Это ошибка новичка. Профессионал знает, что дьявол кроется в гармониках. Если ваша резонансная испытательная система переменного тока генерирует сигнал с коэффициентом нелинейных искажений выше 1-2%, вы рискуете получить ложный пробой изоляции там, где её нет, или, что хуже, пропустить дефект из-за сглаживания пиков напряжения.

Еще один момент, который часто игнорируют в спецификациях — диапазон рабочих температур силовой части. В паспорте может быть написано «от -20 до +40». Но попробуйте запустить такую систему на объекте в Якутии или даже просто на открытой площадке под Москвой в январе. Конденсаторы теряют емкость, дроссели меняют индуктивность. Система выходит из резонанса, защита срабатывает, тест сорван. Я видел случаи, когда дорогие немецкие комплекты просто отказывались работать, пока их не прогревали тепловыми пушками в течение часа.

Не стоит забывать и о весе. Мобильность стала ключевым фактором. Если для испытания кабельной линии вам нужно вызывать кран для разгрузки трех контейнеров с реакторами, вы уже проиграли в эффективности. Современные тенденции 2026 года диктуют использование сухих воздушных катушек с улучшенной геометрией обмотки, что позволяет снизить вес на 30% без потери мощности.

Рынок России 2026: Цены, поставки и скрытые риски импортозамещения

Ситуация с ценами сейчас нестабильна, как никогда. Курс рубля продолжает колебаться, влияя на стоимость комплектующих, даже для российских сборщиков. Давайте посмотрим правде в глаза: полностью отечественных систем высокого класса (выше 500 кВ) пока единицы, и они часто уступают в эргономике и уровне автоматизации своим азиатским конкурентам.

Однако есть нюанс. Российские производители, такие как «Энергопроф» или новые игроки из Татарстана, научились делать отличную «силовую» часть. Катушки, разделительные трансформаторы, измерительные делители — здесь мы почти догнали лидеров. Слабое место — частотные преобразователи и системы управления. Часто внутри российского корпуса стоит «начинка» из Поднебесной, перепрошитая под наши стандарты ГОСТ.

Это не всегда плохо. Главное — наличие гарантии и сервиса. Покупая «серый» импорт через параллельный импорт, вы рискуете остаться один на один с поломкой. Официальные дилеры сейчас предлагают расширенные гарантии до 3 лет, но цена такого оборудования может быть на 40-50% выше рыночной. Стоит ли оно того? Однозначно да, если речь идет о критически важных объектах энергетики.

Обратите внимание на графу «Работа при -30°C». Это не маркетинговая уловка. В прошлом году одна крупная сетевая компания потеряла неделю испытаний на трассе в Сибири именно потому, что купила дешевую систему без зимнего исполнения. Простой бригады и аренды спецтехники обошелся дороже, чем разница в цене оборудования.

Где покупать и на что смотреть в договоре

При заключении контракта в 2026 году я советую включать пункт о пусконаладочных работах (ПНР) непосредственно на вашей территории. Не верьте заводским протоколам испытаний. Пусть инженер приедет, соберет систему в вашем ангаре (или на морозе) и прогонит полный цикл. Только так вы проверите реальную совместимость всех узлов.

Также требуйте наличия русского языка в интерфейсе панели управления. Это кажется мелочью, пока ваш оператор, нервничая при высоком напряжении, не начнет тыкать в иероглифы или искать перевод в словаре. Ошибка в настройке может стоить жизни или дорогого оборудования.

Технические нюансы: Как избежать ложных срабатываний и пробоев

Самая болезненная тема для любого энергетика — ложный пробой. Вы поднимаете напряжение, система входит в резонанс, и вдруг — бабах! Защита отключает всё. Начинается поиск неисправности, который может длиться днями. В 90% случаев проблема не в кабеле, а в самой испытательной установке или методике проведения теста.

Первое правило: правильная земля. Резонансные системы крайне чувствительны к качеству заземления. Если контур заземления имеет сопротивление выше нормы, наводки могут сбивать частотную характеристику. В сухих грунтах летом это становится настоящей головной болью. Используйте специальные заземлители и заливайте их водой, если нужно.

Второе: фильтрация гармоник. Частотный преобразователь генерирует много «мусора» на высоких частотах. Если входной фильтр системы слабый, этот мусор попадает в измерительную цепь. Современные системы 2026 года оснащаются активными фильтрами, но в бюджетных моделях этим часто пренебрегают. Результат — «дрожание» показаний вольтметра и нестабильный резонанс.

Третье, и самое важное: настройка порога срабатывания защиты по току утечки. Многие ставят его слишком низко, боясь повредить объект. Но при испытании длинных кабельных линий емкостной ток велик сам по себе. Нужно четко разделять ток заряда емкости и ток реального пробоя. Алгоритмы современных контроллеров умеют это делать, анализируя форму волны тока, но только если они правильно настроены.

Кейс из практики: Когда «умная» система оказалась глупой

Недавно коллеги столкнулись с ситуацией, когда новая система с «искусственным интеллектом» для анализа диэлектрических потерь постоянно браковала вполне исправные трансформаторы. Оказалось, что алгоритм был обучен на данных, полученных в лабораторных условиях с идеальной температурой и влажностью. В реальном цеху, где гуляли сквозняки и фонили частотники от станков, система сходила с ума.

Вывод простой: не слепо доверяйте автоматике. Инженер должен понимать физику процесса. Резонанс — это баланс энергии между магнитным полем катушки и электрическим полем конденсатора (или емкости кабеля). Любое внешнее воздействие нарушает этот баланс. Ваша задача — компенсировать его, а не надеяться, что машина сама разберется.

Прогноз развития технологий до 2028 года

Что ждет нас в ближайшем будущем? Я прогнозирую массовый переход на твердотельные коммутаторы вместо традиционных тиристорных сборок. Это позволит увеличить частоту коммутации, сделать системы компактнее и, главное, точнее формировать синусоиду. Но есть и обратная сторона медали: твердотельные элементы более чувствительны к перегрузкам по току и требуют сложного охлаждения.

Еще один тренд — удаленный мониторинг и управление. Представьте, что эксперт из Москвы в режиме реального времени видит параметры установки, работающей на Камчатке, и может подкорректировать настройки. Технологии 5G и спутникового интернета делают это возможным уже сегодня. Однако вопросы кибербезопасности здесь стоят очень остро. Взлом такой системы может привести к катастрофе.

Также ожидается рост популярности мобильных лабораторий на базе грузовиков повышенной проходимости. Комплексное решение «все в одном»: генератор, система испытаний, мастерская и бытовик. Для России с её огромными расстояниями это идеальный формат.

Итоговый чек-лист перед покупкой

• Проверьте наличие сертификата СИ (средства измерения) в реестре Росстандарта. Без него ваши протоколы испытаний не будут иметь юридической силы.
• Уточните класс точности измерительной системы. Для приемосдаточных испытаний нужен минимум 1.5, лучше 1.0.
• Потребуйте демонстрацию работы при отрицательных температурах (хотя бы в климокамере поставщика).
• Убедитесь, что в комплекте есть запасной набор предохранителей и модулей управления. В условиях санкций это критически важно.
• Проверьте возможность интеграции с вашим существующим ПО для ведения протоколов.

Выбор резонансной испытательной системы переменного тока в 2026 году — это не просто покупка железа. Это инвестиция в надежность вашего энергохозяйства и безопасность людей. Не экономьте на качестве, но и не переплачивайте за бренд, если он не подтвержден реальной службой поддержки в вашем регионе. Помните: лучшая система та, которая работает тогда, когда она нужна, а не та, которая красиво выглядит в каталоге.

И последнее: никогда не проводите испытания в одиночку. Даже самая совершенная автоматика не заменит опытного напарника, который заметит искрение или услышит необычный звук раньше, чем сработает защита. Берегите себя и свое оборудование.

Источники и дополнительная информация:
1. Обзор рынка высоковольтного оборудования РФ 2025-2026, журнал «Энергетика и Промышленность» [noindex]ссылка на источник[/noindex]
2. Технические требования ГОСТ Р 55190-2023 к установкам испытательным переменного тока [noindex]ссылка на документ[/noindex]
3. Отчет о полевых испытаниях резонансных систем в условиях Крайнего Севера, НИЦ «Высоковольтный тест», январь 2026 [noindex]ссылка на отчет[/noindex]
4. Анализ отказов импортного электрооборудования в РФ за 2025 год, ассоциация «Электрокабель» [noindex]ссылка на анализ[/noindex]
