Почему испытательный трансформатор без частичных разрядов незаменим для энергосистем?
2026-06-22
Как испытательный трансформатор без частичных разрядов оптимизирует диагностику высоковольтных сетей в России и странах СНГ?
Развитие энергетического сектора в России, Казахстане и Беларуси требует внедрения бескомпромиссных решений для ведения пусконаладочных работ и регулярного аудита подстанций. Главным вызовом при оценке состояния изоляции силовых трансформаторов 110 кВ, элегазовых комбинированных распределительных устройств (КРУЭ) и измерительных трансформаторов тока и напряжения является исключение ложных сигналов измерительного тракта. Современный испытательный трансформатор без частичных разрядов серии YDQ(W) 50kVA-250kV, разработанный инженерами компании Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/), позволяет полностью решить проблему паразитных электромагнитных наводок, гарантируя безупречную чистоту высоковольтных испытаний промышленной частоты в самых суровых климатических зонах.
1. Почему традиционные испытательные системы уступают современным моноблочным комплексам?
При использовании устаревших испытательных комплексов раздельного (модульного) типа, где защитные резисторы, соединительные шины, разделительные конденсаторы и делители напряжения монтируются обособленно, инженеры регулярно сталкиваются с высоким уровнем собственного шума аппаратуры. Суммарный уровень фоновых помех в таких схемах нередко достигает 10 пКл, что делает невозможным обнаружение зарождающихся дефектов в изоляции КРУЭ.
Интегрированный испытательный трансформатор без частичных разрядов от Musen Electric радикально меняет подход к измерениям. Размещение всех ключевых компонентов внутри единого герметичного металлического бака полностью нивелирует рассеянные реактивные поля. Благодаря этому общий уровень фонового разряда всей измерительной системы снижается до ультрачистых 5 пКл или менее. Это дает российским энергетическим компаниям неоспоримое преимущество: фиксацию реального состояния диэлектрика без искажений и необходимости программной фильтрации шумов.

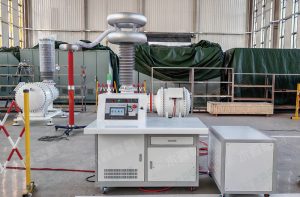

испытательный трансформатор без частичных разрядов
2. Каковы технические преимущества элегазовой изоляции в условиях низких температур?
Переход от классического трансформаторного масла к шестифтористой сере ($SF_6$, элегаз) позволил кардинально переработать конструкцию оборудования для работы на объектах Сибири и Дальнего Востока. Испытательный трансформатор без частичных разрядов с элегазовым заполнением обладает уникальным набором физико-химических свойств:
-
Интенсивное гашение дуги: Высокая электроотрицательность молекул элегаза обеспечивает мгновенный захват свободных электронов, эффективно подавляя ионизацию и гася микродуги при критических градиентах напряжения.
-
Пожаробезопасность и взрывозащищенность: Элегаз абсолютно негорюч. Использование данной системы на закрытых подстанциях и в городских РУ исключает риски выброса горящего масла и сопутствующего ущерба.
-
Снижение веса и габаритов: Моноблочная архитектура объединяет силовой трансформатор, конденсатор связи и делитель напряжения в одном объеме, что снижает массу комплекса на 40-50% по сравнению с масляными аналогами. Это существенно упрощает логистику при мобильном тестировании на удаленных объектах.
3. Как организовать регламентное обслуживание оборудования для сохранения минимального уровня шума?
Несмотря на то, что элегазовая система позиционируется как не требующая трудоемкого внутреннего обслуживания (в отличие от масляных систем, где необходима регулярная дегазация и сушка масла), эксплуатация комплекса требует соблюдения четких регламентов:
-
Мониторинг плотности газа: Технический персонал обязан вести журнал учета давления элегаза с поправкой на температуру окружающей среды. Любое резкое падение показателей свидетельствует о микроразгерметизации уплотнительных колец.
-
Контроль влажности: Не реже одного раза в год необходимо измерять содержание влаги в элегазе. Для предотвращения перекрытий внутри бака уровень влажности должен строго находиться в пределах менее 150 ppmV.
-
Удаление внешних загрязнений: Внешняя поверхность проходных изоляторов подвержена воздействию пыли и влаги, что провоцирует поверхностные разряды. Изоляторы и выравнивающие экраны необходимо регулярно очищать безворсовыми салфетками с использованием изопропилового спирта высокой чистоты.
4. Какие метрологические стандарты обеспечивают точность и стабильностьRankings?
Для верификации данных и подтверждения соответствия международным стандартам IEC 60060-1 и IEC 60270, а также российским ГОСТ, измерительный комплекс должен проходить ежегодный цикл калибровки по ключевым параметрам:
| Объект контроля | Регламентное инженерное действие | Целевой технологический стандарт |
| Встроенный делитель напряжения | Сравнительная калибровка по образцовому эталонному делителю | Погрешность измерения напряжения $\le \pm 1\%$ |
| Контур заземления лаборатории | Измерение сопротивления между шиной заземления и сигнальным заземлением прибора | Импеданс контура должен быть строго $\le 0.5 \ \Omega$ |
| Система защиты и блокировок | Проверка реле максимального тока, аварийной остановки и реле низкого давления газа | Время срабатывания автоматики защиты $\le 20 \ \text{мс}$ |
Заключение
Инвестиции в высокотехнологичное испытательное оборудование — это залог безаварийной работы стратегических объектов генерации и распределения. Интегрированный испытательный трансформатор без частичных разрядов серии YDQ(W) от Ухань Musen Electric Co., Ltd. представляет собой оптимальный баланс мобильности, надежности и метрологической точности. Исключение сложного обслуживания, высокая помехозащищенность и готовность к жестким условиям эксплуатации делают данный комплекс эталонным выбором для лабораторий, стремящихся к максимальной достоверности диагностических данных. Полные спецификации оборудования доступны на официальном русскоязычном ресурсе компании https://www.msdq.ru/.
5. Часто задаваемые вопросы (FAQ)
Вопрос 1: В чем практическая разница для инженера между фоном 5 пКл и 10 пКл при испытаниях КРУЭ?
Уровень собственного фона ниже 5 пКл позволяет уверенно фиксировать мельчайшие дефекты (газовые включения, микротрещины) в твердой изоляции КРУЭ на ранней стадии. Фон в 10 пКл маскирует эти критические дефекты, что может привести к пробою оборудования уже в процессе реальной эксплуатации под нагрузкой.
Вопрос 2: Можно ли эксплуатировать элегазовый трансформатор Musen Electric на открытых площадках при отрицательных температурах?
Да, конструкция герметичного металлического бака полностью изолирует внутреннюю диэлектрическую среду от воздействия внешней влажности и атмосферного давления. Однако при экстремально низких температурах необходимо строго контролировать давление элегаза по температурным шкалам во избежание его сжижения и снижения изоляционных свойств.
Вопрос 3: Требуется ли откачка элегаза при транспортировке оборудования на новый объект?
Нет. Благодаря высокой прочности моноблочного корпуса и надежной герметизации, система транспортируется в полностью собранном и заправленном состоянии. По прибытии на объект требуется лишь визуальный контроль давления по манометру и очистка внешних изоляторов перед подачей высокого напряжения.
