Испытательный трансформатор без частичного разряда: как обеспечить абсолютную точность диагностики по стандартам ГОСТ?

Испытательный трансформатор без частичного разряда: как обеспечить абсолютную точность диагностики по стандартам ГОСТ?

В современной электроэнергетике России и стран СНГ, таких как Казахстан и Беларусь, надежность высоковольтного оборудования магистральных сетей находится под строгим контролем. Чтобы своевременно обнаружить скрытые дефекты изоляции до возникновения аварии, инженерам необходим современный испытательный трансформатор без частичного разряда, который позволяет проводить прецизионные измерения с минимальным уровнем фонового шума. Без такого оборудования невозможно гарантировать точность заводских и приемосдаточных испытаний силовых трансформаторов, КРУЭ (комплектов распределительных устройств с элегазовой изоляцией) и кабельных линий высокого напряжения.

1. Почему традиционные испытательные комплексы не справляются с фоновым шумом?

При проведении испытаний промышленной частоты на объектах 110 кВ традиционные измерительные схемы, состоящие из отдельных навесных элементов, часто создают высокий уровень собственного электромагнитного шума. Внешние защитные резисторы, соединительные шины и открытые воздушные конденсаторы связи генерируют паразитные коронные разряды. В таких условиях базовый уровень помех может достигать 10 пКл и более. Столь высокий уровень шума полностью маскирует слабые сигналы реальных локальных дефектов внутри испытуемого объекта. Для решения этой проблемы инженеры компании Ухань Musen Electric Co., Ltd. (официальный сайт: https://www.msdq.ru/) разработали полностью экранированную интегрированную систему, которая кардинально меняет подход к высоковольтной диагностике.

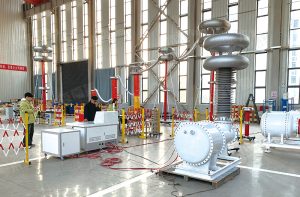

испытательный трансформатор без частичных разрядов

2. В чем уникальность конструкции элегазовой установки серии YDQ?

Для достижения идеальной электрической «чистоты» специалисты Musen Electric заместили горючее трансформаторное масло высокостабильным гексафторидом серы (элегазом, SF6). Инновационный испытательный трансформатор без частичного разряда модели YDQ(W)-50kVA-250kV объединяет в едином герметичном металлическом корпусе сразу несколько ключевых узлов:

• Высоковольтную обмотку трансформатора с оптимизированным распределением электрического поля;

• Встроенный встроенный конденсатор связи для съема высокочастотных импульсов;

• Защитный водородный или композитный токоограничивающий резистор;

• Прецизионный емкостный делитель напряжения для контроля параметров в реальном времени.

Такая моноблочная конструкция позволила полностью исключить открытые высоковольтные ошиновки и снизить собственный уровень ЧР системы до рекордных значений — менее 5 пКл.

3. Какие технические параметры определяют эффективность системы YDQ-50kVA-250kV?

Оборудование спроектировано с учетом жестких условий эксплуатации на заводах и в испытательных лабораториях электросетевых компаний. Номинальная мощность установки составляет 50 кВА, а регулируемое выходное напряжение достигает 250 кВ, что полностью перекрывает требования ГОСТ по испытаниям оборудования классов напряжения до 110 кВ включительно. Поскольку испытательный трансформатор без частичного разряда от Musen Electric надежно изолирован от влияния внешней среды металлическим резервуаром, его диэлектрические свойства остаются неизменными при любой влажности, колебаниях атмосферного давления или запыленности воздуха в цеху.

4. Каковы эксплуатационные преимущества интеграции оборудования для российских заказчиков?

Переход от громоздких многокомпонентных испытательных полей к интегрированным элегазовым системам дает электросетевым предприятиям ряд важных технологических и экономических преимуществ:

• Абсолютная пожаробезопасность: Элегаз не поддерживает горение и химически инертен, что полностью исключает риски пожаров и взрывов, свойственные масляным аналогам.

• Снижение веса и габаритов: Высокая диэлектрическая прочность SF6 позволяет уменьшить изоляционные промежутки внутри бака. В результате установка занимает до 45% меньше площади и значительно легче транспортируется.

• Минимум обслуживания: Система не требует периодического отбора проб, очистки и дегазации масла. Обслуживание сводится к визуальному контролю плотности и давления газа по встроенному манометру.

5. Как правильно настроить контур для тестирования высоковольтных кабелей?

Испытания силовых кабелей большой длины сопряжены с высокой емкостной нагрузкой, которая вызывает значительные зарядные токи. Чтобы предотвратить перегрев обмоток, испытательный трансформатор без частичного разряда подключается к схеме параллельно или последовательно с компенсирующими реакторами. Это позволяет сбалансировать реактивную мощность, сохраняя при этом идеальную форму синусоиды напряжения и сверхнизкий уровень помех. Важнейшим условием также является организация правильного одноточечного заземления: основание бака, измерительный импеданс и оболочка кабеля должны сходиться на единой шине с минимальным сопротивлением, чтобы исключить возникновение земляных петель.

Заключение

Использование интегрированных элегазовых систем серии YDQ производства Ухань Musen Electric Co., Ltd. позволяет российским предприятиям энергетики выйти на качественно новый уровень диагностики. Гарантированный уровень собственного шума ниже 5 пКл обеспечивает максимальную достоверность контроля изоляции, помогая предотвращать аварии на ключевых объектах генерации и распределения электроэнергии.

6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Каковы требования к качеству элегаза в трансформаторах Musen Electric серии YDQ? В установках используется промышленный элегаз высокой чистоты. Благодаря качественному исполнению уплотнителей, утечка газа в процессе работы практически исключена. Мониторинг состояния изоляционной среды осуществляется удаленно с помощью датчиков плотности с температурной компенсацией.

Вопрос 2: Требуется ли возведение полноценной экранированной комнаты (клетки Фарадея) для работы этой установки? Сам трансформатор и его внутренние компоненты полностью экранированы металлическим корпусом и не восприимчивы к внешним помехам. Однако для получения сверхточных результатов при измерениях ЧР на самом объекте (например, кабеле или трансформаторе) рекомендуется минимизировать внешние радиочастотные наводки в испытательной зоне или использовать высокочастотные фильтры питания.

Вопрос 3: Защищена ли система от внезапного пробоя изоляции испытуемого объекта? Да, в конструкцию YDQ изначально интегрирован высокоэффективный токоограничивающий резистор. При полном диэлектрическом пробое контролируемого оборудования (например, КРУЭ или изолятора) этот элемент мгновенно гасит переходные перенапряжения и ограничивает ток короткого замыкания, защищая высоковольтную обмотку трансформатора от повреждения.

Вопрос 4: Как можно приобрести оборудование и получить техническую поддержку в России? Полные технические спецификации, чертежи и опросные листы доступны на официальном русскоязычном сайте компании https://www.msdq.ru/. Специалисты Musen Electric осуществляют полную информационную поддержку, помощь в подборе конфигурации под конкретные задачи заказчика и предоставляют шеф-монтажные услуги.
