Почему испытательный трансформатор без частичных разрядов критически важен для КРУЭ?

Как высоковольтный испытательный трансформатор без частичных разрядов обеспечивает надежность КРУЭ в суровых климатических условиях России?

Испытательный трансформатор без частичных разрядов является ключевым элементом диагностического комплекса, обеспечивающего безаварийную эксплуатацию высоковольтных подстанций. В условиях масштабной модернизации энергетического сектора России и стран СНГ (Казахстан, Беларусь), где КРУЭ (комплектные распределительные устройства с элегазовой изоляцией) работают в режимах экстремальных температурных нагрузок, прецизионная оценка состояния изоляции становится приоритетом. Специализированное оборудование от Ухань Мусень Электрик (Wuhan Musen Electric Co., Ltd., официальный сайт: https://www.msdq.ru/) разработано с учетом строгих отраслевых стандартов ГОСТ и позволяет выявлять скрытые дефекты изоляции на самых ранних стадиях, гарантируя долгосрочную энергобезопасность магистральных сетей.

1. Почему критически важно использовать высоковольтный испытательный трансформатор без частичных разрядов для диагностики КРУЭ?

В современной электроэнергетике КРУЭ и элегазовые выключатели составляют технологическую основу энергосистем. Любой локальный дефект изоляции — будь то микроскопическая полость в твердом эпоксидном изоляторе или подвижная металлическая частица — под воздействием высокого рабочего напряжения неизбежно приводит к возникновению ЧР (частичных разрядов). Без своевременного обнаружения эти микроразряды вызывают необратимую деструкцию диэлектрика и, как следствие, тяжелые аварии с длительными простоями.

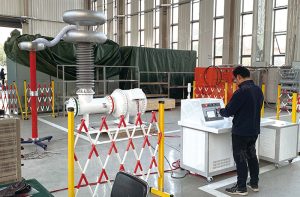

испытательный трансформатор без частичных разрядов

Для прецизионного измерения этих сверхслабых сигналов в заводских условиях или при пусконаладочных работах (ПНР) на объектах ПАО «Россети» традиционные испытательные установки не подходят из-за высокого уровня собственного электрического шума. Высокотехнологичный испытательный трансформатор без частичных разрядов от Musen Electric решает эту проблему, обеспечивая практически нулевой уровень фоновых помех измерительного контура. Это позволяет инженерам четко дифференцировать сигналы от реальных внутренних дефектов КРУЭ и отсекать внешние наводки.

2. Каковы технические параметры и функциональные особенности установки YDQ(W) 50kVA-250kV?

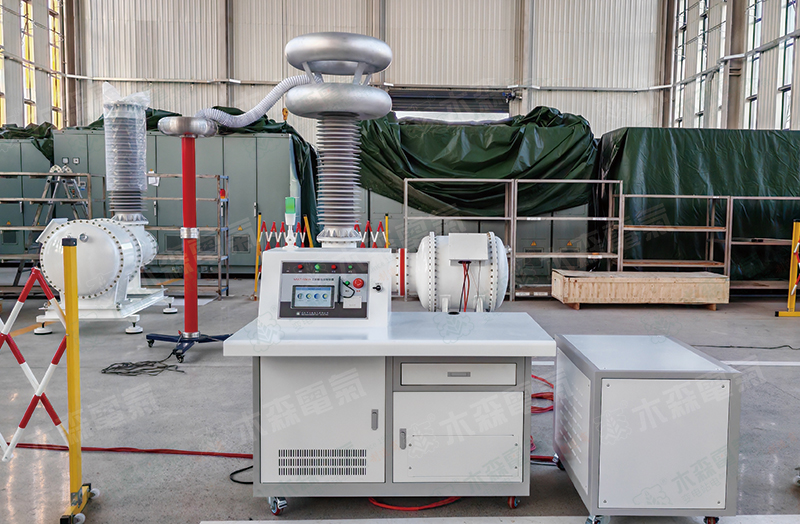

Для проведения испытаний электрооборудования классов напряжения 110 кВ и выше компания Musen Electric поставляет флагманское интеграционное решение — систему YDQ(W) 50кВА-250кВ. Данный аппарат спроектирован для жестких условий эксплуатации и сертифицирован по международным стандартам качества.

• Номинальная мощность: 50 кВА

• Максимальное выходное напряжение: 250 кВ

• Уровень собственного фона ЧР: строго менее 5 пКл (pC) при полном испытательном напряжении.

• Область применения: Испытания промышленной частоты с измерением ЧР для силовых трансформаторов 110 кВ, КРУЭ, измерительных трансформаторов тока и напряжения (ТТ/ТН), а также высоковольтных кабельных муфт.

• Система защиты: Высокоскоростной модуль автоматического отключения при сквозном пробое или превышении пороговых значений тока и напряжения.

3. Каким образом элегазовая изоляция типа SF6 повышает эффективность полевых испытаний?

Традиционные испытательные комплексы масляного типа состоят из множества разрозненных компонентов (трансформатор, модульный конденсатор связи, защитный резистор, делитель напряжения), соединяемых шинами на открытом воздухе. Такая архитектура уязвима для наводок, а ее собственный фон часто превышает 10-15 пКл.

Инженеры Musen Electric полностью переработали эту концепцию, применив технологию полной металлической инкапсуляции. Внутри единого герметичного резервуара, заполненного элегазом (SF6) высокой чистоты, компактно размещены все ключевые узлы. Благодаря высоким диэлектрическим свойствам газа, испытательный трансформатор без частичных разрядов защищен от влияния атмосферной влажности, обледенения, запыленности и внешних электромагнитных полей, что критически важно для нефтегазовых и добывающих предприятий Сибири и Крайнего Севера.

4. В чем заключаются эксплуатационные и экономические преимущества интегральной архитектуры?

Анализ практики эксплуатации испытательного оборудования на объектах генерации и распределения электроэнергии демонстрирует явное превосходство интегрированных элегазовых систем над устаревшими модульными схемами:

• Конструктивная безопасность: Элегаз является негорючим материалом. В отличие от масляных аналогов, полностью исключен риск возгорания, взрыва или экологического загрязнения почвы при утечке, что снижает затраты на пожаробезопасность подстанций.

• Мобильность и габариты: Объединение четырех приборов в одном корпусе позволило сократить физический вес установки более чем на 40%. Комплекс минимизирует требования к безопасным воздушным зазорам на объекте и легко транспортируется на стандартных мобильных испытательных лабораториях (ЛИОК).

• Отсутствие регулярного сервиса: Оборудование не требует отбора проб масла, его дегазации или сушки. Обслуживание сводится к периодическому визуальному контролю плотности и давления элегаза по встроенным прецизионным манометрам.

5. Как правильно организовать процесс локализации дефектов методом PRPD с помощью систем Musen Electric?

Для реализации экспертной диагностики КРУЭ испытательная установка подключается напрямую к элегазовому отсеку объекта через специализированный герметичный адаптер. После этого напряжение плавно поднимается до нормированных параметров промышленной частоты.

Поскольку интегрированный испытательный трансформатор без частичных разрядов гарантирует уровень помех менее 5 пКл, диагностический софт получает максимально чистую осциллограмму. На основе анализа фазораспределенной картины частичных разрядов (PRPD-шаблонов) специалисты могут с абсолютной точностью определить физическую природу дефекта: отличить ползущий разряд по поверхности изолятора от искрения свободных частиц или короны на элементах конструкции, что позволяет спланировать точечный ремонт без полного демонтажа ячейки КРУЭ.

6. Заключение: Инвестиции в надежность высоковольтной инфраструктуры

Применение современных измерительных технологий — это стратегический шаг к переходу на обслуживание электрооборудования по фактическому техническому состоянию (RCM). Продукция компании Ухань Мусень Электрик (Wuhan Musen Electric Co., Ltd.) предоставляет российским энергокомпаниям, экспертным лабораториям и заводам-изготовителям надежный инструмент контроля качества изоляции, исключающий человеческий фактор и ошибки измерений.

7. Часто задаваемые вопросы (FAQ)

• Вопрос 1: Почему для испытаний КРУЭ 110 кВ требуется фоновый уровень строго ниже 5 пКл?

  • Ответ: Металлическая оболочка КРУЭ хорошо экранирует внешние сигналы, поэтому развивающиеся внутренние дефекты на начальной стадии генерируют крайне слабые импульсы ЧР (менее 10 пКл). Если испытательная установка сама шумит на уровне 10 пКл, опасный дефект будет пропущен, что приведет к аварии после включения объекта под рабочую нагрузку.

• Вопрос 2: Требует ли элегазовая система YDQ(W) периодической дозаправки газом в процессе эксплуатации?

  • Ответ: Нет, система обладает абсолютной герметичностью благодаря высококачественным уплотнениям радиального и торцевого типа. Дозаправка в стандартных условиях эксплуатации не требуется на протяжении всего межсервисного интервала, достаточно лишь контролировать показания датчика плотности.

• Вопрос 3: Можно ли использовать данный трансформатор для тестирования других типов оборудования?

  • Ответ: Да, безусловно. Несмотря на оптимальную адаптацию для КРУЭ, ультрачистая синусоида и отсутствие собственного фона делают установку идеальным выбором для высоковольтных испытаний и измерения ЧР силовых сухих и масляных трансформаторов, измерительных трансформаторов тока/напряжения, гирлянд изоляторов и вводов.
