Введение: Роль чистоты испытательного поля в высоковольтной энергетике

В современной энергетике России, Казахстана и других стран СНГ надежность электросетевой инфраструктуры 110 кВ напрямую зависит от точности приемосдаточных и диагностических испытаний. При проверке силовых трансформаторов, КРУЭ (элегазовых распределительных устройств) и измерительных трансформаторов критически важно использовать надежный высоковольтный испытательный трансформатор без частичных разрядов. Любые внутренние разряды в самом испытательном оборудовании искажают результаты измерений, что может привести к ложной отбраковке дорогостоящего оборудования или, что хуже, к пропуску опасного дефекта изоляции. Компания Ухань Musen Electric Co., Ltd. (Уханьский завод «Мусэнь Электрик», официальный сайт: https://www.msdq.ru/) предлагает передовые интегрированные решения для прецизионного контроля изоляции.

1. Почему классические испытательные схемы уступают интегрированным системам?

Традиционные испытательные стенды, собранные из дискретных компонентов (отдельный повышающий трансформатор, внешний защитный резистор, открытый конденсатор связи и делитель напряжения), имеют существенный недостаток. Большая протяженность открытых шин высокого напряжения работает как антенна, улавливая электромагнитные помехи из окружающей среды. Кроме того, открытые контакты подвержены возникновению воздушной короны, из-за чего базовый уровень фонового шума часто превышает 10 пК.

Современный высоковольттный испытательный трансформатор без частичных разрядов серии YDQ(W) от Musen Electric решает эту проблему принципиально иным образом. Конструкция объединяет повышающий трансформатор, внутренний ограничительный резистор, конденсатор связи и емкостной делитель напряжения внутри одного герметичного металлического резервуара. Это позволило сократить внешнюю высоковольтную цепь практически до нуля и гарантировать суммарный уровень фонового шума менее 5 пК, что полностью соответствует жестким стандартам ГОСТ и IEC.

2. В чем заключаются технические преимущества элегазовой (SF6) изоляции?

Для энергетических компаний и монтажных организаций в регионах с суровым климатом (таких как Сибирь или Урал) массогабаритные показатели и неприхотливость оборудования имеют решающее значение. Переход от тяжелых масляных агрегатов к системам, где используется высоковольтный испытательный трансформатор без частичных разрядов с элегазовой изоляцией, обеспечивает измерительный комплекс весомыми преимуществами:

• Высокая диэлектрическая прочность: Элегаз (SF6) обладает исключительной способностью захватывать свободные электроны, мгновенно гася микродуги. Его диэлектрическая прочность при рабочем давлении в 2.5–3 раза выше, чем у воздуха.

• Снижение веса и габаритов: Интеграция четырех компонентов в один корпус позволила уменьшить общий объем оборудования на 40%, а вес — на 50%. Это упрощает транспортировку и развертывание мобильных лабораторий на удаленных подстанциях.

• Полная защита от внешней среды: Герметичный металлический бак изолирует токоведущие части от влажности, пыли и конденсата. Система не требует сложного обслуживания, контроля качества масла и хроматографического анализа газов (ХАРГ) — достаточно отслеживать показания плотности и давления элегаза.

3. Какие неисправности чаще всего вызывают рост уровня ЧР?

Даже в условиях высокотехнологичной лаборатории комплексная испытательная система переменного тока без частичных разрядов может подвергаться воздействию эксплуатационных стресс-факторов, увеличивающих фоновый шум:

• Снижение плотности и микроутечки элегаза: Многократные циклы нагрева и охлаждения могут вызвать износ уплотнительных колец. Падение давления увеличивает длину свободного пробега электронов, провоцируя ионизацию и рост ЧР.

• Появление проводящих микрочастиц: При некачественном полевом обслуживании или сильной вибрации во время транспортировки внутрь бака могут попасть металлические частицы. В сильном переменном полях они поляризуются и мигрируют, создавая дефекты «плавающего потенциала» с характерным симметричным графиком ЧР.

• Загрязнение внешних вводов и коронирование: Если внешние экранирующие кольца установлены некорректно, имеют царапины или покрыты слоем влаги и цементной пыли, локальная напряженность поля превысит порог ионизации воздуха (30 кВ/см), порождая внешнюю корону, искажающую измерительный сигнал.

4. Каковы инженерные протоколы локализации и устранения дефектов?

Для точной диагностики причин ухудшения изоляции инженеры испытательных центров применяют стандартизированный алгоритм действий:

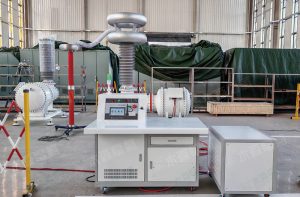

высоковольтный испытательный трансформатор без частичных разрядов

• Анализ фазово-разрешенного распределения (PRPD): Цифровые измерители ЧР позволяют определить тип дефекта по форме облака импульсов. Дефекты плавающего потенциала стабильны и симметричны в обоих полупериодах синусоиды, тогда как внутренние газовые включения (пустоты) вызывают асимметрию на восходящем участке полуволны.

• Контроль влажности элегаза (точки росы): Повышенное содержание влаги внутри бака опасно ее конденсацией на поверхности твердой изоляции (эпоксидных опорных изоляторов), что снижает напряжение перекрытия. При обнаружении продуктов распада ( SO2 HF$) оборудование должно быть немедленно выведено из эксплуатации для регенерации газа.

• Поэтапное исключение компонентов: Для проверки самого трансформатора его полностью отсоединяют от объекта испытаний и поднимают напряжение на холостом ходу. Если уровень шума падает ниже 5 пК, источник проблемы кроется во внешних ошиновках или самом испытуемом объекте (кабеле, трансформаторе, ГИС).

Заключение: Обеспечение долговечности и точности измерений

Внедрение интегрированных элегазовых систем — это качественный скачок в точности высоковольтных испытаний. Комплексная испытательная система переменного тока без частичных разрядов производства Ухань Musen Electric Co., Ltd. сводит к минимуму влияние человеческого фактора и внешних помех на результаты измерений. Своевременный контроль давления элегаза, защита оборудования от сырости и правильный монтаж экранирующих элементов гарантируют многолетнюю стабильную работу измерительного комплекса и абсолютную достоверность выдаваемых протоколов испытаний.

Часто задаваемые вопросы (FAQ)

• Вопрос 1: Почему интегрированный элегазовый трансформатор Musen Electric имеет более низкий уровень шума, чем стандартная схема из отдельных элементов?

  В открытых схемах длинные соединительные шины работают как антенны для внешних электромагнитных помех, а стыки элементов часто создают воздушную корону, поднимая шум до 10 пК и выше. Интегрированная конструкция объединяет трансформатор, конденсатор связи и делитель внутри одного заземленного бака с элегазом, полностью экранируя систему и снижая фоновые ЧР до уровня менее 5 пК.

• Вопрос 2: Какое техническое обслуживание требуется для элегазового трансформатора без ЧР?

  Поскольку система полностью герметична и не использует трансформаторное масло, необходимость в его фильтрации, дегазации и анализе полностью отпадает. Обслуживание сводится к периодическому визуальному контролю манометров/датчиков плотности элегаза и проверке точки росы газа.

• Вопрос 3: Как повышенная влажность влияет на работу испытательной системы?

  При попадании влаги внутрь резервуара она может конденсироваться на поверхности внутренних твердых изоляционных элементов (например, эпоксидных опорных конструкций). Это резко снижает напряжение поверхностного разряда и инициирует локальные ЧР при подъеме напряжения, нарушая точность измерений.

• Вопрос 4: Что делать, если во время испытаний на стенде внезапно вырос уровень фонового шума ЧР?

  Необходимо полностью отсоединить тестируемый объект и запустить трансформатор на холостом ходу. Если ЧР исчезли, проблема заключается во внешних соединениях или самом объекте. Тщательно протрите высоковольтные вводы изопропиловым спиртом, проверьте отсутствие царапин на экранирующих кольцах и убедитесь в надежности заземления.
