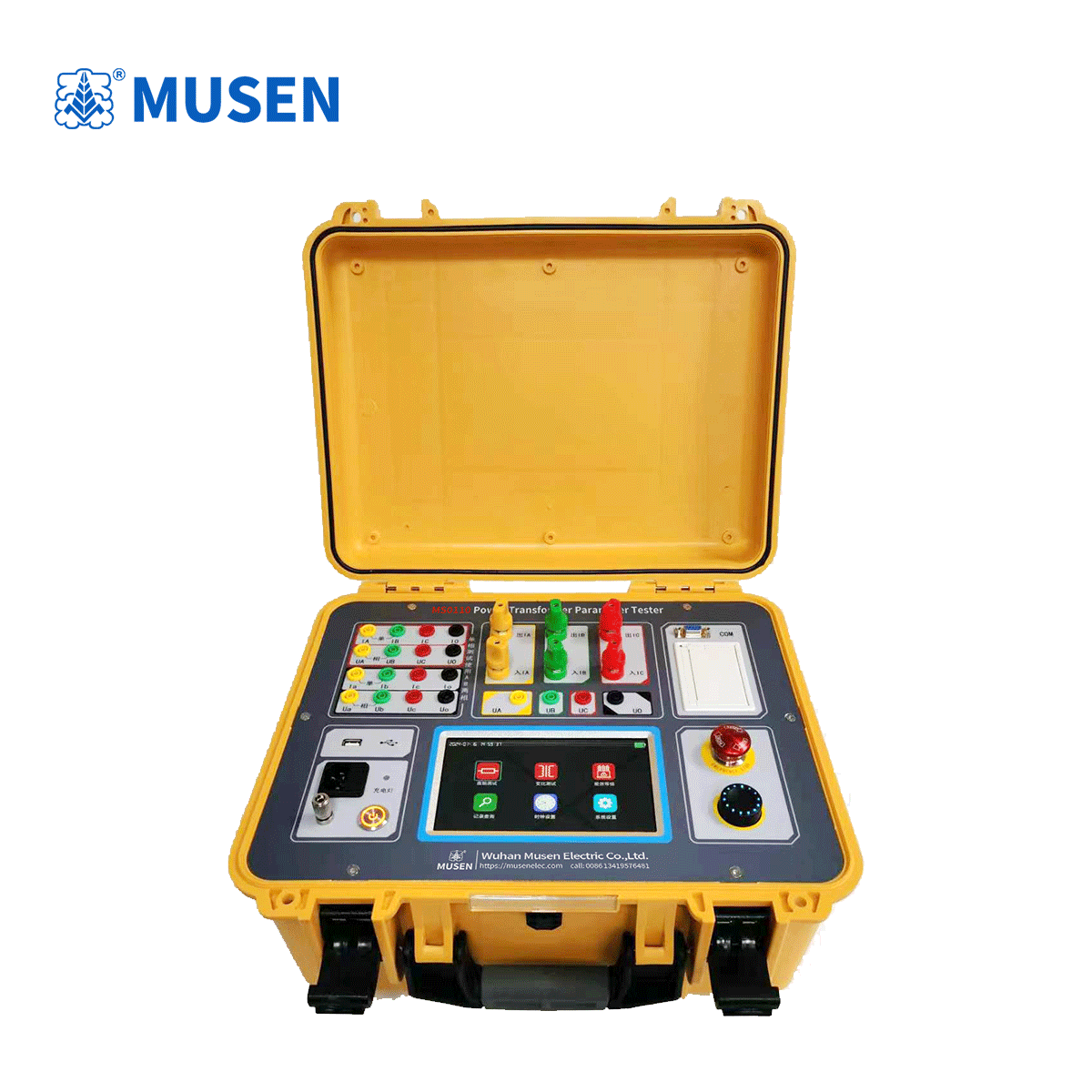

MS0110 Тестер параметров силовых трансформаторов
MS0110 Тестер параметров силовых трансформаторов
В настоящее время в ходе планового технического обслуживания трансформаторов обязательными пунктами проверки являются оценка показателей энергоэффективности, измерение сопротивления постоянному току, проверка коэффициента трансформации и векторной группы, а также измерение сопротивления изоляции. Для проведения этих различных испытаний и операций, как правило, требуется отдельное использование специального тестера энергоэффективности, тестера сопротивления постоянному току и тестера коэффициента трансформации и векторной группы. Это означает, что при каждом цикле технического обслуживания персоналу приходится перевозить три отдельных прибора. Поскольку эти три устройства функционируют как независимые единицы — каждое из них оснащено собственными специальными измерительными проводами — фактический процесс тестирования требует последовательного, пошагового подхода, предполагающего частую перенастройку соединений. В результате это приводит к значительной трате трудовых и материальных ресурсов, а также рабочего времени.
Для решения этой проблемы была разработана комплексная система тестирования распределительных трансформаторов, которая объединяет три основные функции — «сопротивление постоянному току + коэффициент трансформации/векторная группа + оценка энергоэффективности» — в одном устройстве, питающемся от литиевой батареи высокой емкости. С помощью всего одного такого устройства все три отдельных задачи тестирования могут быть выполнены за один проход, что полностью устраняет обременительные процедуры многократного демонтажа и повторного подключения измерительных проводов.
- Одной схемы подключения достаточно для выполнения измерения сопротивления постоянному току, проверки коэффициента трансформации и интеллектуальных функций тестирования.
- Функция измерения сопротивления постоянному току: поддерживает автоматический трехфазный режим тестирования для обмоток типов Yn, Y и △, а также автоматически рассчитывает коэффициент трехфазного дисбаланса. Благодаря максимальному выходному току 20 А прибор полностью способен удовлетворить требованиям тестирования для чрезвычайно низких значений сопротивления, характерных для низковольтных обмоток распределительных трансформаторов.
- Функция проверки коэффициента трансформации: Обеспечивает возможности тестирования трехфазных, однофазных и Z-образных трансформаторов; поддерживает проверку коэффициента трансформации и полярности для PT/CT; включает функцию «слепого тестирования».
- Функция проверки класса энергоэффективности: объединяет функции проверки мощности, нагрузки, холостого хода и импеданса нулевой последовательности в одном устройстве, что позволяет точно измерить и определить класс энергоэффективности распределительного трансформатора.
- Оснащен разнообразными интерфейсами проводной и беспроводной связи для облегчения будущего функционального расширения прибора.
- Работает на встроенной операционной системе Linux, характеризующейся высокой безопасностью, плавной работой и простотой эксплуатации.
- Прибор использует двухъядерную архитектуру A7 + M4, что обеспечивает как возможность измерения в режиме реального времени, так и плавную и эффективную работу системы.
- Оснащен большим 7-дюймовым дисплеем промышленного класса с лаконичным и минималистичным интерфейсом; благодаря сочетанию полноценного сенсорного управления и поворотного регулятора «one-touch shuttle» он обеспечивает комфортное и удобное взаимодействие человека с устройством.
- Прибор питается от литиевой батареи большой емкости и оснащен встроенным модулем зарядки.
| Проверка сопротивления постоянному току | |
| Выходной ток | 20A,10A,5A,1A,0.1A ≤10mA |
| Диапазон измерения | Снаряжение 20A 0.5mΩ～100m Снаряжение 10A 1.0mΩ～300mΩ
Gear 5A 10mΩ～1.0Ω Gear 1A 200mΩ～6.0Ω Gear 0.1A 2.0Ω～60Ω Gear ≤10mA 30Ω～25kΩ |
| Точность | ±чтение×0.2%+2) |
| Проверка коэффициента трансформации | |
| Диапазон измерения | 0.9～5000 |
| Точность | ±(чтение×0.1% + 2)(≤500)
±(reading×0.2% + 2)(＞500，≤3000) ±(reading×0.3% + 2)(＞3000) |
| Разрешение | 0.9～9.9999(0.0001) 10～99.999(0.001)
100～999.99(0.01) ≥1000(0.1) |
| Испытание на грузоподъёмность и испытание в холостом состоянии | |
| Диапазон измерения | Напряжение переменного тока 50–500 В
Ток переменного тока 0,5–50 А Мощность 30–65 000 кВА |
| Точность | Напряжение, ток ±(показание × 0,2 % + 2)
Мощность (0,2 ≤ cosφ ≤ 1) ±(показание × 1,0 % + 2) Емкость ±(показание × 10 % + 2) |
| Условия использования и внешний вид | |
| Источник питания | Встроенный литиевый аккумулятор емкостью 11 А·ч. |
| Напряжение зарядки | AC220V |
| Рабочая температура | -10℃～50℃ |
| Относительная влажность | ≤90 %, без образования конденсата. |
| Вес/размеры | 12kg/440×350×210mm |
связаться с нами
Сопутствующие популярные продукты
MSBL-VX
Прибор представляет собой специализированное устройство для проверки электрических характеристик оксид-цинковых разрядников, позволяющее своевременно выявить опасные дефекты, такие как увлажнение внутренней изоляции и старение варисторов.
Тестер температуры вспышки (в открытом состоянии)
Применен новый высокоскоростной цифровой сигнальный процессор, обеспечивающий высокую надежность и точность измерений.
801F G высоковольтный мост
Устройство может выдавать регулируемое постоянное напряжение в диапазоне 0–15 кВ и применяется для проведения испытаний кабелей на устойчивость к постоянному напряжению.
Система мониторинга частичных разрядов ГИС
Этот надувной комбинированный электрический испытательный стенд 100–1200 кВ без частичных разрядов (ЧР) подходит для испытаний диэлектрика на прочность, испытаний на частичные разряды и проверки точности работы КРУЭ-трансформаторов для высоковольтного оборудования КРУЭ и ЛЭП большой мощности. Он незаменим для профилактических и заводских испытаний на подстанциях КРУЭ, производителях оборудования КРУЭ и ЛЭП, а также производителях изоляторов и изоляционных конструкций.
Тестер интегральных трансформаторов тока
Позволяет легко и удобно проводить следующие испытания трансформаторов тока и напряжения: вольт-амперную характеристику, коэффициент трансформации, погрешность по коэффициенту, угловую погрешность, нагрузочную способность и др.

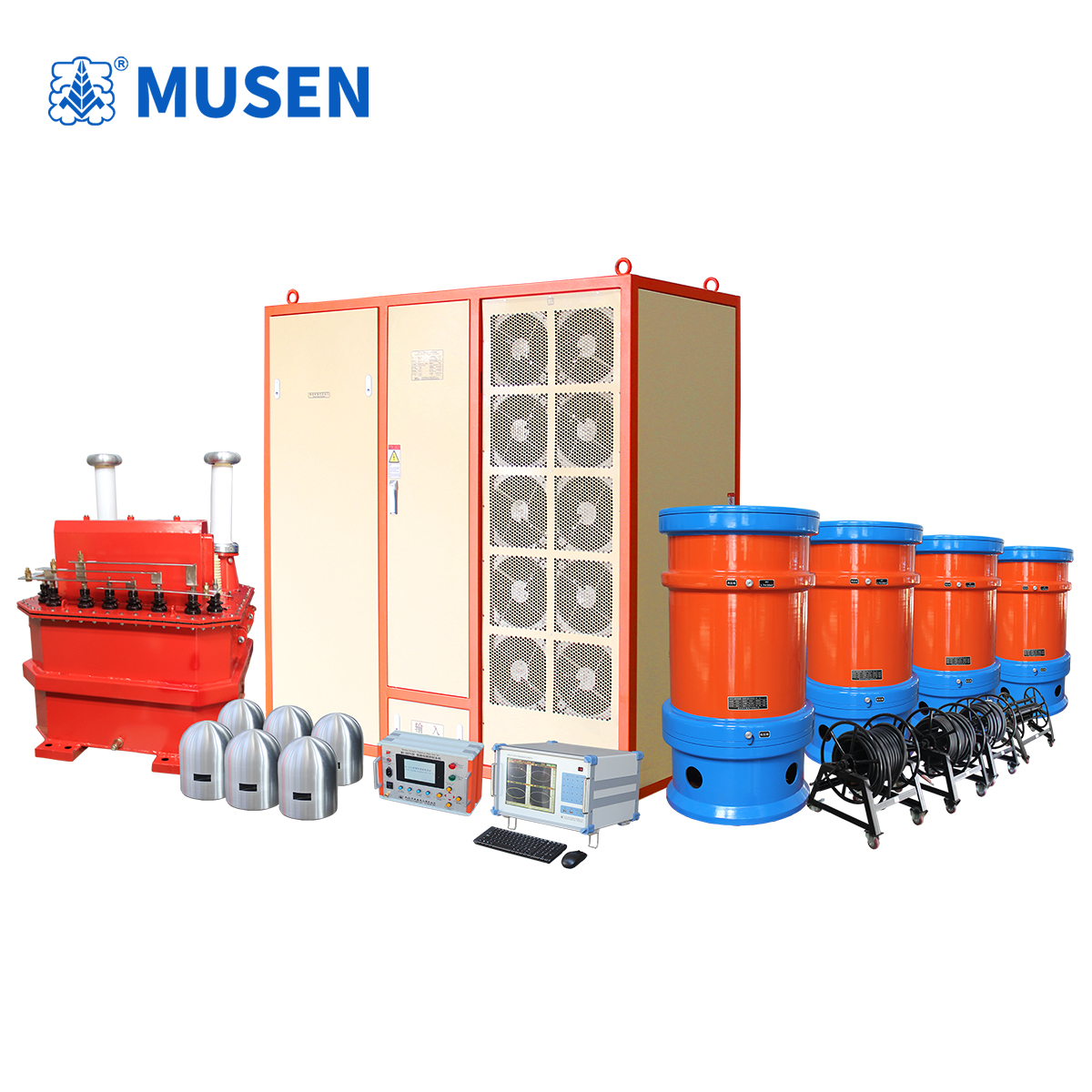

Устройство для резонансных испытаний без частичных разрядов
