Анализатор точки росы элегаза: контроль влажности как важный элемент диагностики высоковольтного оборудования

Почему контроль параметров элегаза становится критически важным для современной энергетики

Развитие электрических сетей и увеличение количества высоковольтного оборудования требуют более точных методов контроля состояния изоляционных систем. Особое внимание в энергетической отрасли уделяется газоизолированным установкам, где стабильность параметров изоляционной среды напрямую влияет на надёжность эксплуатации.

Элегаз (SF₆) широко применяется в высоковольтном оборудовании благодаря своим изоляционным и дугогасящим свойствам. Он используется в распределительных устройствах с газовой изоляцией, коммутационных аппаратах, измерительных комплексах и других элементах энергетической инфраструктуры.

Однако эффективность газовой изоляции зависит не только от давления и плотности газа, но и от его состояния. Одним из наиболее важных контролируемых параметров является содержание влаги. Избыточная влажность может негативно влиять на эксплуатационные характеристики оборудования, ускорять процессы старения внутренних компонентов и повышать вероятность возникновения проблем в изоляционной системе.

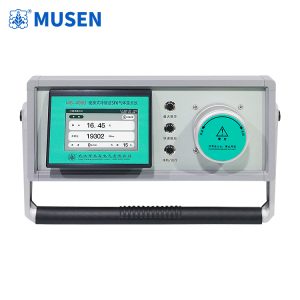

Для решения этой задачи применяется Анализатор точки росы элегаза, который используется при техническом обслуживании, испытаниях и диагностике высоковольтного оборудования с газовой изоляцией.

Влияние влажности на состояние газовой изоляции

В нормальных условиях элегаз обеспечивает стабильную работу высоковольтных установок. Однако при попадании влаги внутрь газовой системы могут изменяться эксплуатационные характеристики оборудования.

Источниками влаги могут быть:

• недостаточная подготовка газовой среды при заполнении оборудования;
• проникновение влаги через соединительные элементы;
• остаточная влажность внутренних материалов;
• нарушения условий хранения или обслуживания;
• процессы старения конструкционных элементов.

При повышенной влажности в условиях электрического воздействия могут возникать нежелательные химические процессы. Особенно важно учитывать данный фактор в оборудовании, которое работает под высоким напряжением и подвергается значительным электрическим нагрузкам.

Контроль точки росы позволяет оценить состояние газовой среды и определить, соответствует ли она требованиям эксплуатации конкретного оборудования.

В современной практике технической диагностики этот параметр рассматривается вместе с другими методами контроля:

• измерением плотности элегаза;
• проверкой герметичности оборудования;
• диагностикой состояния изоляции;
• контролем частичных разрядов;
• проведением высоковольтных испытаний.

Принцип работы анализатора точки росы элегаза

Основная задача анализатора заключается в определении температуры, при которой содержащаяся в газе влага начинает конденсироваться. Этот показатель позволяет оценить уровень влажности газовой среды и получить информацию о качестве изоляционного газа.

Работа оборудования обычно включает несколько последовательных этапов:

Отбор газовой пробы

Специалисты подключают измерительную систему к газовому отсеку оборудования. При этом важно соблюдать требования к чистоте соединений и предотвращать попадание внешних загрязнений.

Измерение параметров газа

Прибор анализирует состояние газовой среды и определяет значение точки росы. Автоматизация процесса позволяет повысить удобство проведения измерений и обеспечить стабильность результатов.

Оценка полученных данных

Результаты анализа используются совместно с другими диагностическими сведениями. Инженеры учитывают условия эксплуатации оборудования, историю обслуживания и результаты предыдущих проверок.

Такой подход позволяет получить более полное представление о состоянии газовой изоляции.

Применение в диагностике GIS и высоковольтных распределительных устройств

Одной из главных областей применения анализа точки росы является обслуживание GIS-оборудования — газоизолированных распределительных устройств.

Такие системы используются на подстанциях различного назначения благодаря компактности конструкции и высокой степени защиты внутренних элементов. Однако закрытая конструкция оборудования требует особого внимания к контролю параметров изоляционной среды.

При эксплуатации GIS специалисты проводят комплекс мероприятий:

• проверку состояния газовых отсеков;
• контроль давления и плотности элегаза;
• анализ влажности;
• поиск возможных утечек;
• диагностику электрической изоляции.

Использование Анализатор точки росы элегаза позволяет своевременно выявлять изменения состояния газовой среды и принимать необходимые эксплуатационные решения.

Например, при проведении планового обслуживания подстанции измерение точки росы может входить в программу профилактических испытаний наряду с проверкой коммутационного оборудования и диагностикой изоляционных систем.

Роль контроля элегаза при высоковольтных испытаниях

Высоковольтные испытания являются важной частью эксплуатации энергетического оборудования. Они позволяют оценить способность изоляции выдерживать электрические нагрузки и выявлять потенциальные дефекты до возникновения аварийных ситуаций.

При проведении таких работ специалисты используют различные методы:

• испытания переменным напряжением;
• измерение параметров изоляции;
• контроль частичных разрядов;
• анализ состояния газовой среды.

Для газоизолированного оборудования качество элегаза является одним из факторов, влияющих на эффективность изоляционной системы.

Например, наличие повышенной влажности может рассматриваться как один из диагностических признаков, требующих дополнительного обследования оборудования.

Поэтому анализ точки росы становится частью комплексного подхода к техническому состоянию высоковольтных установок.

Использование в системе технического обслуживания электросетей

Современная энергетика постепенно переходит от обслуживания по фиксированному графику к состоянийному техническому обслуживанию. Такой подход основан на анализе реального состояния оборудования и позволяет более эффективно планировать ремонтные мероприятия.

В рамках системы состояния-ориентированного обслуживания контроль параметров элегаза применяется для:

• высоковольтных подстанций;
• распределительных устройств;
• коммутационного оборудования;
• энергетических объектов промышленного назначения.

Полученные данные помогают определить:

• необходимость дополнительной диагностики;
• состояние газовой изоляции;
• возможные нарушения условий эксплуатации;
• необходимость проведения технических мероприятий.

Особенно важно это для объектов, где остановка оборудования связана с ограничением электроснабжения или значительными эксплуатационными затратами.

Значение анализа точки росы в испытательных лабораториях и производстве оборудования

Помимо эксплуатации энергетических объектов, контроль параметров элегаза применяется в испытательных лабораториях и при производстве электротехнического оборудования.

На этапе изготовления и приёмочных испытаний высоковольтных устройств специалисты проверяют различные характеристики:

• качество сборки оборудования;
• состояние изоляционных систем;
• параметры газовой среды;
• соответствие эксплуатационным требованиям.

Испытательные лаборатории используют методы анализа газа для получения объективной информации о состоянии оборудования перед его вводом в эксплуатацию.

Для инженерных организаций такие исследования являются частью общего процесса обеспечения надёжности электрических установок.

Связь контроля влажности с диагностикой изоляции и частичных разрядов

Диагностика высоковольтного оборудования требует комплексного анализа различных факторов. Невозможно оценить состояние установки только по одному параметру, поэтому специалисты объединяют данные нескольких методов.

Например:

• анализ точки росы показывает состояние газовой среды;
• контроль частичных разрядов помогает выявлять локальные дефекты изоляции;
• электрические испытания позволяют оценить устойчивость системы;
• визуальные проверки выявляют механические проблемы.

Такой комплексный подход особенно важен для оборудования, работающего в составе сложных систем передачи и распределения электроэнергии.

Развитие технологий контроля газовой изоляции

В последние годы энергетическая отрасль активно развивает цифровые методы управления техническим состоянием оборудования. Всё больше внимания уделяется автоматизации диагностики и накоплению эксплуатационных данных.

Основные направления развития включают:

• интеграцию результатов измерений в системы управления активами;
• развитие интеллектуального мониторинга подстанций;
• повышение точности анализа состояния оборудования;
• использование диагностических данных для прогнозирования обслуживания.

При этом традиционные методы контроля, включая лабораторные измерения параметров элегаза, сохраняют своё значение. Они позволяют получать подробную информацию о состоянии оборудования и подтверждать результаты автоматических систем мониторинга.

Как выбрать подход к контролю параметров элегаза

При организации диагностической программы необходимо учитывать особенности конкретного объекта.

Основными факторами выбора методов контроля являются:

• тип высоковольтного оборудования;
• условия эксплуатации;
• конструкция газовой системы;
• требования технического обслуживания;
• результаты предыдущих испытаний.

Для крупных энергетических объектов наиболее эффективным считается комплексное обследование, включающее анализ газовой среды, электрические испытания и оценку состояния изоляции.

Часто задаваемые вопросы

Для какого оборудования применяется анализ точки росы элегаза?

Основная область применения — газоизолированные распределительные устройства, высоковольтные коммутационные аппараты и другое оборудование, где используется SF₆ в качестве изоляционной среды.

Почему важно контролировать влажность элегаза?

Контроль влажности помогает оценивать состояние газовой изоляции и своевременно выявлять изменения, которые могут повлиять на эксплуатацию оборудования.

Можно ли использовать только один метод диагностики для оценки состояния установки?

Нет. Современная практика предусматривает комплексный анализ, включающий электрические испытания, диагностику изоляции и контроль параметров рабочей среды.

Заключение

Надёжность газоизолированного высоковольтного оборудования во многом зависит от контроля параметров изоляционной среды. Анализатор точки росы элегаза является важным инструментом технической диагностики, который помогает специалистам оценивать состояние газа и принимать обоснованные решения при эксплуатации энергетических объектов.

В условиях развития интеллектуальных электросетей, повышения требований к надёжности оборудования и перехода к обслуживанию по фактическому состоянию методы контроля элегаза становятся важной частью современной системы управления ресурсом.

Совместное применение анализа газовой среды, высоковольтных испытаний, диагностики частичных разрядов и других методов контроля позволяет повысить безопасность эксплуатации подстанций, распределительных устройств и всей инфраструктуры передачи электроэнергии.
