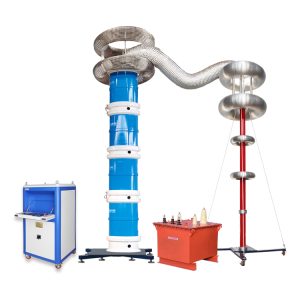

Система для проверки резонанса переменного тока с переменной частотой: современный подход к испытаниям высоковольтной изоляции

Развитие объектов электроэнергетики сопровождается постоянным ростом требований к надежности высоковольтного оборудования. Увеличение протяженности кабельных линий, модернизация подстанций, строительство объектов с использованием GIS и ввод новых силовых трансформаторов требуют применения более совершенных методов контроля электрической изоляции. Одной из технологий, широко применяемых при проведении высоковольтных испытаний, является Система для проверки резонанса переменного тока с переменной частотой.

Такое оборудование используется при испытаниях электрической прочности изоляции, позволяет проводить испытания переменным напряжением в условиях, максимально приближенных к реальной эксплуатации, и является важным элементом современной испытательной лаборатории. Благодаря принципу резонанса система обеспечивает эффективную организацию испытательного процесса при работе с объектами большой емкости, включая кабели, трансформаторы, распределительные устройства и другое высоковольтное оборудование.

Почему резонансные испытания становятся все более востребованными

Современные электрические сети значительно отличаются от энергосистем прошлых десятилетий. В эксплуатации находится большое количество протяженных кабельных линий, комплектных распределительных устройств, объектов возобновляемой энергетики и цифровых подстанций. Все эти элементы требуют регулярной проверки состояния электрической изоляции.

Традиционные методы испытаний не всегда позволяют организовать работу максимально эффективно при испытании объектов с высокой электрической емкостью. Именно поэтому в инженерной практике все чаще применяется технология переменного частотного резонанса.

Использование резонансного принципа позволяет выполнять:

• высоковольтные испытания оборудования;
• испытания переменным напряжением;
• проверку электрической изоляции после монтажа;
• контроль состояния оборудования после ремонта;
• приемо-сдаточные испытания новых объектов;
• периодическую диагностику элементов системы передачи и распределения электроэнергии.

Принцип работы системы

Как формируется резонансный режим

Система для проверки резонанса переменного тока с переменной частотой работает на основе изменения частоты питающего напряжения до достижения резонансного состояния испытательного контура.

В процессе испытания параметры цепи подбираются таким образом, чтобы реактивные составляющие системы взаимно компенсировались. В результате создаются условия для формирования необходимого испытательного напряжения непосредственно на исследуемом объекте.

Подобный принцип широко применяется в современной практике высоковольтных испытаний благодаря своей эффективности при работе с объектами, обладающими значительной электрической емкостью.

Какие задачи решает оборудование

В эксплуатации высоковольтных объектов специалисты сталкиваются с необходимостью своевременно обнаруживать возможные дефекты электрической изоляции.

К наиболее распространенным причинам проведения испытаний относятся:

• ввод оборудования после строительства;
• завершение капитального ремонта;
• модернизация подстанции;
• диагностика после аварийных режимов;
• контроль технического состояния в процессе эксплуатации;
• подтверждение готовности оборудования к работе.

Резонансная система позволяет выполнять комплексную проверку без изменения конструкции исследуемого объекта, что делает ее универсальным инструментом для различных отраслей электроэнергетики.

Применение при испытании силовых кабелей

Одной из наиболее распространенных областей использования являются высоковольтные кабельные линии.

Кабель в процессе эксплуатации подвергается воздействию электрических, механических и климатических факторов. Даже при отсутствии внешних повреждений внутри изоляции могут постепенно развиваться дефекты.

Во время испытаний система помогает проверить способность кабеля выдерживать воздействие испытательного напряжения, а также оценить общее состояние электрической изоляции.

Такие испытания особенно актуальны:

• перед вводом новой линии в эксплуатацию;
• после монтажа соединительных муфт;
• после ремонта отдельных участков;
• при проведении технического обследования существующих сетей.

Использование при диагностике силовых трансформаторов

Высоковольтные трансформаторы относятся к наиболее ответственному оборудованию подстанций.

При проведении комплексной диагностики они проходят несколько этапов проверки, включая:

Испытания электрической изоляции

Определяется способность изоляционной системы выдерживать воздействие испытательного напряжения.

Проверку после ремонта

После замены отдельных узлов выполняются повторные испытания для подтверждения готовности оборудования к дальнейшей эксплуатации.

Комплексную оценку состояния

Результаты испытаний сопоставляются с другими диагностическими методами, включая анализ состояния масла, измерение сопротивлений, проверку коэффициентов трансформации и оценку электрической изоляции.

Резонансная система органично интегрируется в подобный комплекс испытательных мероприятий.

Роль при обследовании оборудования GIS

Газоизолированные распределительные устройства отличаются компактностью и высокой надежностью, однако предъявляют повышенные требования к качеству диагностики.

При эксплуатации GIS важно своевременно контролировать:

• состояние электрической изоляции;
• отсутствие скрытых дефектов;
• качество монтажных соединений;
• результаты ремонтных работ;
• готовность оборудования к длительной эксплуатации.

В сочетании с другими методами контроля Система для проверки резонанса переменного тока с переменной частотой позволяет проводить высоковольтные испытания различных элементов газоизолированных распределительных устройств без нарушения общей структуры испытательного процесса.

Совместное применение с диагностикой частичных разрядов

В современной испытательной лаборатории редко используется только один метод контроля.

Все чаще специалисты объединяют несколько диагностических технологий:

• испытание переменным напряжением;
• диагностику частичных разрядов;
• контроль состояния электрической изоляции;
• измерение сопротивлений;
• проверку коммутационного оборудования;
• анализ результатов комплексных испытаний.

Особенно ценным считается сочетание резонансных испытаний с контролем частичных разрядов. Такой подход позволяет обнаруживать локальные нарушения изоляции на ранней стадии их развития, что способствует более точной оценке технического состояния оборудования.

Значение для эксплуатации объектов электроэнергетики

Энергетические компании постепенно переходят к стратегии обслуживания оборудования по фактическому состоянию. Это означает, что решения о ремонте принимаются на основании результатов диагностики, а не только по установленному графику.

В этой модели резонансные испытания помогают:

• оценивать состояние высоковольтного оборудования;
• снижать вероятность внеплановых отключений;
• контролировать качество выполненных монтажных работ;
• поддерживать надежность оборудования в течение всего срока эксплуатации;
• обеспечивать безопасную работу объектов электросетевого комплекса.

Подобный подход особенно актуален для предприятий, эксплуатирующих крупные объекты передачи и распределения электроэнергии.

Кто использует такие системы

На практике подобное оборудование востребовано широким кругом организаций:

• высоковольтными испытательными лабораториями;
• энергетическими компаниями;
• предприятиями электрических сетей;
• организациями, выполняющими пусконаладочные работы;
• производителями электротехнического оборудования;
• сервисными инженерными подразделениями;
• подрядными организациями, выполняющими строительство подстанций;
• центрами технической диагностики;
• компаниями, специализирующимися на эксплуатации объектов электроэнергетики.

Кроме того, интерес к подобным решениям проявляют международные дистрибьюторы, инжиниринговые компании, поставщики комплексных испытательных систем и организации, участвующие в реализации проектов модернизации электрических сетей.

Тенденции развития резонансных испытательных комплексов

Современные испытательные технологии продолжают развиваться в направлении повышения точности диагностики и удобства эксплуатации. Все больше внимания уделяется интеграции различных методов контроля, цифровой обработке результатов испытаний и комплексной оценке состояния электрической изоляции.

В перспективе возрастает значение автоматизации испытательных процессов, формирования единой базы диагностических данных и применения интеллектуальных алгоритмов анализа состояния высоковольтного оборудования. Это позволяет более эффективно планировать техническое обслуживание и повышать надежность работы объектов энергосистемы.

Заключение

Система для проверки резонанса переменного тока с переменной частотой занимает важное место в современной практике высоковольтных испытаний. Она применяется при проверке силовых кабелей, трансформаторов, GIS, коммутационного оборудования и других элементов системы передачи и распределения электроэнергии, обеспечивая проведение испытаний переменным напряжением и объективную оценку состояния электрической изоляции.

В сочетании с методами диагностики частичных разрядов, испытаниями электрической прочности и комплексным анализом оборудования такая система помогает испытательным лабораториям, службам эксплуатации электросетей и инженерным организациям получать достоверную информацию о техническом состоянии объектов, своевременно выявлять потенциальные дефекты и поддерживать высокий уровень надежности современных энергетических систем.
