Руководство по выбору: Испытательный трансформатор без частичных разрядов для инженеров энергосистем

При диагностике и контроле качества высоковольтного оборудования ключевым фактором является чистая измерительная среда. Обычные высоковольтные установки создают внутренние электрические помехи, сопоставимые или превышающие сигналы микродефектов изоляции. В таких условиях незаменимым решением становится испытательный трансформатор без частичных разрядов — специализированное оборудование промышленной частоты (50 Гц), уровень собственных частичных разрядов (ЧР) которого при номинальном напряжении строго ограничен нормой $q \le 5\text{ пКл}$.

Настоящее руководство предназначено для инженеров-испытателей, технических аудиторов и специалистов по эксплуатации подстанций. В материале детально рассмотрены ключевые критерии выбора оборудования, нормативные требования стандартов IEC 60270 и IEEE Std 400.3, конструктивные различия типов изоляции и практический опыт применения.

1. Определение и ключевые технические параметры

Испытательный трансформатор без частичных разрядов — это Высоковольтное испытательное оборудование с высоким уровнем напряженности изоляционного поля, спроектированное таким образом, чтобы минимизировать напряженность электрического поля внутри обмоток, изоляционных барьеров и выводов. Это предотвращает возникновение ионизационных процессов в теле изолятора во время подаче рабочего напряжения.

Основные технические параметры оборудования:

• Уровень частичных разрядов (ЧР): Не более 5пКл при номинальном рабочем напряжении (для прецизионных систем — ≤ 2пКл

• Диапазон номинальной мощности: От 10 кВ до$300кВА (промышленные стенды — до 1000 кВА

• Выходное напряжение: Стандартные ряды 50кВ, 100кВ, 150кВ， 200\ кВ, 300\ кВ}$, 500 кВ и более.

• Коэффициент искажения синусоидальности (kU): ＜ 3%, что гарантирует чистый спектр частоты при контроле изоляции.

• Напряжение короткого замыкания (kU):＜10%.

• Режим работы: Предусматривается непрерывная работа в течение 5–30 минут при номинальной нагрузке или длительный режим при 80% от номинала.

2. Сравнение типов: Элегазовый (SF6) vs Масляный в эпоксидном цилиндре

Конструктивно высоковольтный испытательный трансформатор без ЧР делится на две основные категории: с элегазовой сухой изоляцией под давлением ($\text{SF}_6$) и с масляной изоляцией внутри эпоксидного (стеклопластикового) изоляционного цилиндра.

Сравнительная таблица технических и эксплуатационных характеристик

3. Критические технические индикаторы при выборе оборудования

Для обеспечения надежной работы системы в реальных условиях эксплуатации инженер должен проанализировать следующие характеристики:

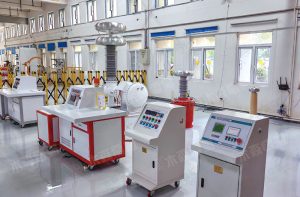

испытательный трансформатор без частичных разрядов

Климатические условия и устойчивость:

• Диапазон рабочих температур: От -25 ℃+50℃. При отрицательных температурах для элегазовых моделей учитывается риск сжижения $\text{SF}_6$, а для масляных — изменение вязкости масла.

• Относительная влажность: До 90%$при $+25℃$(без образования конденсата).

• Высота установки над уровнем моря: До $1000 м. При монтаже на большей высоте требуется корректировка изоляционных расстояний воздушных экранов с учетом коэффициента разряжения воздуха.

4. Требования стандартов IEC 60270 и IEEE Std 400.3

Качественное измерение частичных разрядов и испытание изоляции высокого напряжения жестко регламентированы международными стандартами.

Ключевые положения IEC 60270 (“High-voltage test techniques – Partial discharge measurements”):

• Калибровка измерительной цепи: Перед проведением каждого испытания обязательно выполняется калибровка схемы с помощью эталонного инжектора импульсов тока (генератора пикокулонов).

• Фоновый шум системы: Совокупный уровень помех от питающей сети, заземления и испытательного трансформатора не должен превышать 50%$ от максимально допустимого уровня ЧР испытываемого объекта.

• Разделительные конденсаторы: Выходной конденсатор связи должен быть безразрядным (＜2пКл) и рассчитан на полный уровень испытательного напряжения.

Особенности стандарта IEEE Std 400.3 (“Guide for Field Testing of Shielded Power Cable Systems”):

• Требует контроля параметров напряжения возникновения частичных разрядов (PDIV) и напряжения погасания частичных разрядов (PDEV).

• Рекомендует проведение непрерывного мониторинга кажущегося зарядаq в процессе плавной подачи испытательного напряжения до уровней U= 1.73 U0 \2.5 U0$
