Почему вам нужно оборудование для испытания трансформаторов на современных подстанциях?

Электрические подстанции являются основой современных сетей передачи электроэнергии. В этих критически важных узлах трансформаторы играют жизненно важную роль, повышая или понижая уровень напряжения для поддержания стабильности сети. Однако постоянное воздействие высоких электрических, тепловых и механических нагрузок может привести к ухудшению изоляции, деформации обмоток или аномалиям сердечника. Регулярное техническое обслуживание и использование точного оборудование для испытания трансформаторов необходимы для проверки конфигурации обмоток, обеспечения безопасности и надежности энергосистем.

1. Важность измерения коэффициента трансформации

Тест коэффициента трансформации является одной из основных диагностических процедур, выполняемых на силовых трансформаторах. Физический коэффициент обмотки должен соответствовать спецификациям на заводской табличке, чтобы предотвратить дисбаланс напряжений и циркулирующие токи. Когда трансформатор подвергается сквозным повреждениям или тепловым циклам, активное количество витков может измениться из-за межвитковых коротких замыканий или механического смещения. Измеряя отношение первичного напряжения к вторичному, инженеры могут проверить целостность обмоток без необходимости отключения питания.

2. Понимание векторных групп и фазовых сдвигов

Трансформаторы проектируются с различными конфигурациями векторных групп, такими как треугольник, звезда и зигзаг, каждая из которых определяет фазовый сдвиг между первичной и вторичной сторонами. Надежный прибор должен быть способен точно определять векторную группу и измерять угол сдвига фаз. Если трансформатор переключается или заменяется, проверка векторной группы является обязательной для предотвращения циркулирующих токов и повреждения оборудования при параллельной работе с остальной сетью. Любой неожиданный фазовый сдвиг сигнализирует о серьезных внутренних структурных дефектах.

3. Диагностика распространенных режимов отказа трансформаторов

Трансформаторы подвержены нескольким видам отказов в течение своего жизненного цикла. Их раннее обнаружение предотвращает катастрофические поломки:

• Межвитковые короткие замыкания: повреждение бумажной изоляции между соседними витками вызывает локальное короткое замыкание, приводящее к резкому падению коэффициента трансформации.

• Износ переключателя ответвлений: механические контакты переключателей со временем деградируют, что приводит к увеличению контактного сопротивления и нестабильным соотношениям на разных позициях.

• Деградация изоляции сердечника: повышенные потери в сердечнике возникают при выходе из строя изоляции между листами, что выявляется при сравнении результатов испытаний с данными тока возбуждения.

•

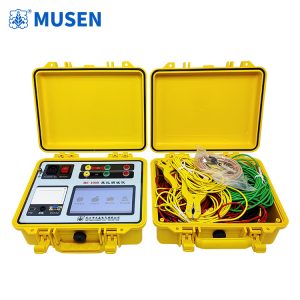

  Измеритель коэффициента трансформации трансформатора

4. Технические характеристики и преимущества современных устройств

Инвестиции в высококачественное оборудование для испытания трансформаторов гарантируют, что коэффициент трансформации остается в допустимых пределах, обычно в пределах 0,5% от номинального значения. Современные полевые блоки спроектированы для работы в суровых условиях подстанций, обеспечивая измерения с высоким разрешением.

Технические особенности системы включают:

• ① Широкий диапазон измерений, до 10000.

• ② Высокая скорость, выполнение однофазного теста менее чем за 5 секунд.

• ③ Поддержка однофазных, трехфазных и Z-образных трансформаторов.

• ④ Функции автоматического определения группы, измерения коэффициента и положения переключателя.

• ⑤ Защита от высокого и низкого обратного подключения.

• ⑥ Защита от короткого замыкания трансформатора.

5. Протоколы безопасности при испытаниях на подстанции

Выбор правильного оборудование для испытания трансформаторов зависит от конкретных требований подстанции. Если первичная сторона случайно окажется под напряжением, на вторичных клеммах может индуцироваться высокое напряжение. Поэтому современные блоки оснащены расширенными функциями безопасности, включая защиту от короткого замыкания и обратного подключения. Инженеры должны всегда соблюдать строгие процедуры изоляции и заземления перед подключением тестовых кабелей.

Заключение

Обслуживание силовых трансформаторов требует упреждающего диагностического подхода. Регулярные измерения коэффициента трансформации и угла сдвига фаз необходимы для выявления ранних признаков деградации. Обеспечивая полевые команды надежными устройствами от  (Ухань Musen Electric Co., Ltd., https://www.msdq.ru/), энергетические компании могут предотвратить дорогостоящие простои и обеспечить безопасную работу своей инфраструктуры.

Часто задаваемые вопросы (FAQ)

В1: Как часто следует проводить тестирование коэффициента трансформации?

О1: Как правило, рекомендуется проводить испытания каждые 2-5 лет или сразу после серьезных сбоев в энергосистеме.

В2: Почему проверка векторной группы важна?

О2: Проверка векторной группы гарантирует соответствие фазового сдвига сетевым требованиям, предотвращая возникновение циркулирующих токов при параллельной работе.

В3: О чем говорит значительное отклонение коэффициента трансформации?

О3: Большое отклонение обычно указывает на межвитковые короткие замыкания, деформацию обмотки или проблемы с внутренними соединениями.

В4: Можно ли тестировать трехфазные трансформаторы однофазным прибором?

О4: Да, но современные трехфазные приборы обеспечивают значительно большую скорость тестирования.
