Как правильно оценить изоляцию СН кабеля с помощью испытания СНЧ тангенса дельты?

Введение: Новые стандарты диагностики кабельных линий в России

В современных электросетевых комплексах России и стран СНГ надежность кабельных линий среднего напряжения (СН) имеет критическое значение для недопущения системных аварий. Традиционные методы испытаний повышенным выпрямленным напряжением (постоянным током) уходят в прошлое, так как они разрушают изоляцию из сшитого полиэтилена (СПЭ), провоцируя образование опасных пространственных зарядов. Сегодня для качественной превентивной оценки состояния изоляции провайдеры энергетических услуг и промышленные предприятия внедряют современные методы неразрушающего контроля. Использование перекатного комплекса, такого как измеритель тангенса дельты СНЧ, позволяет с высокой точностью выявлять скрытые очаги деградации, включая водные триинги, на самых ранних стадиях их развития, обеспечивая безопасную эксплуатацию распределительных сетей.

1. Почему диагностика диэлектрических потерь на сверхнизкой частоте критически важна?

С возрастом кабельные линии СПЭ подвергаются комбинированному воздействию термических, механических и электрических нагрузок. Проникновение влаги приводит к развитию микроскопических дефектов — водных триингов. Эти структуры увеличивают активную проводимость диэлектрика, что ведет к росту диэлектрических потерь. На промышленной частоте 50 Гц для тестирования длинных кабельных линий потребовались бы стационарные реакторы огромной мощности из-за высокой емкости кабеля.

Применение современной мобильной установки, функционирующей как комплект для измерения диэлектрических потерь СНЧ, позволяет снизить требуемую мощность и габариты испытательного оборудования более чем в 500 раз за счет снижения частоты до 0,1 Гц. Это дает возможность проводить полноценное сканирование емкостных объектов в полевых условиях электроподстанций.

2. Каковы технические преимущества интегрированной системы MSVIF-101G от Musen Electric?

Для решения сложных диагностических задач инженеры компании Ухань Musen Electric Co., Ltd. (Ухань Musen Electric Co., Ltd., официальный сайт: https://www.msdq.ru/) разработали специализированный высоковольтный комплекс электротехнического контроля MSVIF-101G. Этот прибор спроектирован с учетом жестких климатических и эксплуатационных стандартов, характерных для электросетевого комплекса Российской Федерации.

Многофункциональный измеритель коэффициента мощности СНЧ модели MSVIF-101G объединяет в одном прочном корпусе следующие функциональные возможности:

• Полное испытание переменным напряжением до 24 / 31,8 кВ (среднеквадратичное значение синусоидального сигнала).

• Одновременное проведение испытания на выдерживаемое напряжение СНЧ и прецизионное измерение тангенса угла диэлектрических потерь (tan δ).

• Формирование дополнительных форм сигналов постоянного тока (DC) и прямоугольных импульсов для локальных исследовательских задач.

• Диагностика целостности оболочки кабеля и точное определение мест повреждений потенциалом до 10 кВ.

• Непрерывный высокоточный мониторинг токов утечки в микроамперном диапазоне.

• Возможность ручной и автоматической регулировки выходной частоты в зависимости от емкостной нагрузки линии.

• Мгновенный цифровой мониторинг пробоя изоляции с автоматическим отключением цепи высокого напряжения для максимальной безопасности персонала.

3. Как выполняется пошаговый протокол испытаний и интерпретация полученных данных?

Методология проведения измерений на объектах строго регламентирована и базируется на принципах ступенчатого подъема напряжения (обычно 0.5 U0​, 1.0 U0​ и 1.5–2.0 U0​). Профессиональный комплексный прибор для испытания на выдерживаемое напряжение и измерения тангенса дельты СНЧ регистрирует три ключевых диагностических параметра:

1. Среднее значение тангенса дельты (Mean Tan Delta): отражает общий уровень старения и увлажнения диэлектрической матрицы.

2. Приращение тангенса дельты (Tan Delta Tip-Up): разница значений между ступенями напряжения. Высокий прирост свидетельствует о наличии развитых водных триингов или частичных разрядов.

3. Временная стабильность (Delta-Time): стандартное отклонение серии измерений на одной ступени. Нестабильные показания указывают на протекание динамических процессов трекинга в изоляционном слое.

По результатам анализа данных кабельная линия классифицируется по трем категориям: «Ок» (плановый контроль через 3 года), «Повышенный мониторинг» (повторный тест через 12 месяцев) или «Критическое состояние» (требуется немедленный вывод в ремонт или замена участка).

Заключение: Эффективное управление кабельными активами

Внедрение передовых СНЧ-технологий измерения диэлектрических потерь позволяет российским энергетическим компаниям перейти от системы планово-предупредительного ремонта к обслуживанию по фактическому техническому состоянию (Smart Grid). Оборудование производства Ухань Musen Electric Co., Ltd. гарантирует высокую точность измерений, безопасность оператора и долговечность работы распределительных сетей 6-10-35 кВ.

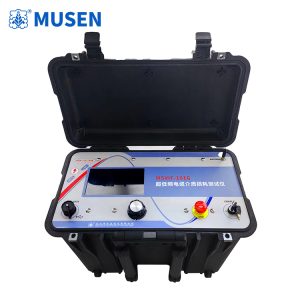

оборудование СНЧ для испытания кабелей

Часто задаваемые вопросы (FAQ)

В: Можно ли с помощью теста Tan Delta точно определить географическое местоположение повреждения кабеля?

О: Нет, измерение тангенса угла диэлектрических потерь является интегральным (глобальным) методом оценки. Оно показывает общее среднее состояние изоляции по всей длине кабельной линии. Для поиска конкретной географической точки дефекта метод комбинируют с измерением частичных разрядов (ЧР) или методами рефлектометрии.

В: Как влага влияет на показания тангенса дельты в кабелях с изоляцией из СПЭ?

О: Проникновение влаги вызывает появление микроскопических проводящих каналов (водных триингов). Это значительно увеличивает активную составляющую тока утечки (IR​). В результате значительно возрастает среднее значение тангенса дельты, а также появляется резкий нелинейный рост графика (Tip-Up) при повышении испытательного напряжения.

В: Какие защитные функции предусмотрены в установке MSVIF-101G от Musen Electric при пробое?

О: Система MSVIF-101G оснащена интеллектуальным модулем защиты. При возникновении сквозного пробоя изоляции или резком скачке тока утечки автоматика реагирует за доли миллисекунды, полностью разрывая высоковольтную связь с тестируемым кабелем и заземляя внутренний контур, что исключает повреждение оборудования и травмирование персонала.
