Как выявить водные триинги в кабелях СН с помощью испытаний ЧНЧ тангенса дельты?

Как выявить водные триинги в кабелях СН с помощью испытаний ЧНЧ тангенса дельты?

Введение

Надежность кабельных линий среднего напряжения (СН) с изоляцией из сшитого полиэтилена (СПЭ) является критически важным фактором для бесперебойного энергоснабжения промышленных предприятий и распределительных сетей в России. Одним из наиболее опасных и скрытых деградационных процессов в такой изоляции является образование водных триингов (водных деревьев). Своевременная диагностика этих дефектов позволяет предотвратить аварийные отключения и оптимизировать затраты на ремонт. В данной статье эксперты компании Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) делятся профессиональным опытом использования современных систем комплексной диагностики кабелей.

1. Что такое водные триинги и почему испытательная установка сверхнизкой частоты для измерения диэлектрических потерь необходима для их обнаружения?

Водные триинги представляют собой микроскопические древовидные дефекты, которые развиваются в СПЭ-изоляции под одновременным воздействием влаги и сильного электрического поля. Этот процесс протекает незаметно в течение многих лет, постепенно снижая электрическую прочность кабеля. Сами по себе водные триинги не вызывают мгновенного пробоя, однако при возникновении грозовых или коммутационных перенапряжений они стремительно трансформируются в электрические триинги, что неизбежно приводит к сквозному пробою изоляции.

Для выявления этих скрытых зон деградации во всем мире применяется испытательная установка сверхнизкой частоты для измерения диэлектрических потерь (VLF Dielectric Loss Test Set). Традиционные методы, такие как испытания повышенным выпрямленным напряжением (DC), не только неэффективны для СПЭ-изоляции, но и опасны, так как приводят к накоплению объемного заряда, провоцирующего новые пробои. Диагностика на сверхнизкой частоте (0,1 Гц) позволяет измерять тангенс угла диэлектрических потерь (Tan Delta) без риска повреждения здоровой изоляции, точно отражая степень увлажнения и старения кабельной линии.

2. Как ЧНЧ измеритель тангенса дельты модели MSVIF-101G обеспечивает комплексную оценку здоровья изоляции?

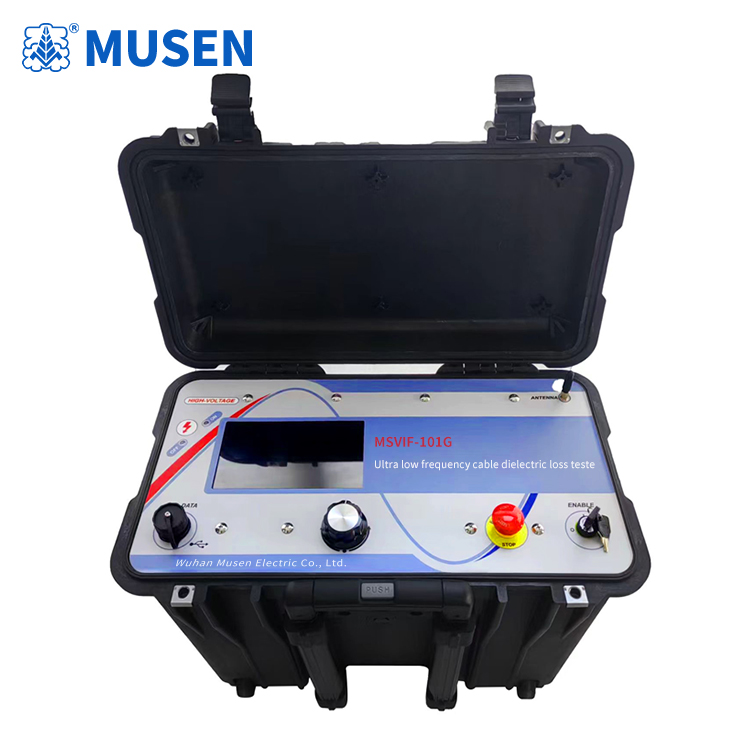

Поскольку емкость протяженных кабельных линий велика, проведение испытаний на промышленной частоте 50 Гц в полевых условиях потребовало бы оборудования колоссальной мощности и габаритов. Снижение частоты до 0,1 Гц позволяет уменьшить требуемую мощность источника в 500–600 раз. Разработанный компанией Ухань Musen Electric Co., Ltd. многофункциональный комплекс MSVIF-101G — это высокоточный ЧНЧ измеритель тангенса дельты (VLF Tan Delta Tester), который объединяет в одном корпусе возможности высоковольтных испытаний и прецизионной диагностики.

Система MSVIF-101G обладает следующими техническими преимуществами и функциональными возможностями:

• Чистое синусоидальное напряжение: Выходной сигнал до 24 / 31,8 кВ RMS обеспечивает стабильное и воспроизводимое электрическое воздействие на объект.

• Дополнительные формы сигнала: Поддержка постоянного тока (DC) и прямоугольной формы волны для реализации различных методик испытаний.

• Тестирование и локализация повреждений оболочки: Позволяет подавать напряжение до 10 кВ для проверки целостности внешней оболочки кабеля и точного поиска мест утечек.

• Измерение тока утечки: Высокочувствительный мониторинг токов утечки в режиме реального времени на протяжении всего цикла диагностики.

• Гибкое управление частотой: Возможность ручной и автоматической регулировки частоты в зависимости от емкости и длины тестируемой линии.

• Автоматическая защита от пробоя: Мгновенное распознавание вспышек дуги или пробоя изоляции с автоматическим отключением высокого напряжения для безопасности персонала.

3. Каковы нормативные критерии оценки деградации кабеля, которые использует ЧНЧ тестер коэффициента рассеяния?

В процессе полевых испытаний ЧНЧ тестер коэффициента рассеяния (VLF Dissipation Factor Tester) измеряет три ключевых параметра: абсолютное значение тангенса дельты, его стабильность во времени при фиксированном напряжении и зависимость тангенса от величины напряжения (так называемый «приращение» или Tip-Up). Процедура выполняется пошагово при уровнях напряжения 0.5 U0, 1.0 U0 и 1.5 U0 в соответствии с международными стандартами (например, IEEE 400.2).

На основе полученных статистических данных специалисты Musen Electric рекомендуют использовать следующую схему оценки состояния кабельных линий:

Высокое абсолютное значение Tan Delta свидетельствует об общем увлажнении изоляции или сплошном распределении водных триингов. В свою очередь, резкий нелинейный рост параметра Tip-Up указывает на критическую локальную деградацию и скорое зарождение электрического триинга.

4. Почему ЧНЧ тестер выдерживаемого напряжения и тангенса дельты является оптимальным выбором для электросетевых компаний?

Переход от жестких разрушающих испытаний к неразрушающей диагностике — главный тренд в современной энергетике. Универсальный ЧНЧ тестер выдерживаемого напряжения и тангенса дельты (VLF Withstand Voltage and Tan Delta Tester) позволяет одновременно оценить способность изоляции выдерживать рабочие перенапряжения и определить степень ее скрытого старения за один рабочий цикл.

Использование интегрированных систем от Ухань Musen Electric Co., Ltd. существенно снижает трудозатраты выездных бригад. Вместо фиксации факта «пробил/не пробил», инженер получает массив оцифрованных данных, позволяющих рассчитать остаточный ресурс кабельной линии. Такой подход коренным образом меняет стратегию управления активами, позволяя переходить от ремонтов по регламенту к обслуживанию по фактическому техническому состоянию (CBM).

Заключение

Своевременное обнаружение водных триингов в кабелях с СПЭ-изоляцией — залог надежной работы распределительных сетей 6–35 кВ в суровых эксплуатационных условиях России. Системы сверхнизкой частоты серии MSVIF-101G предоставляют инженерам точный, безопасный и признанный на международном уровне инструмент для глубокого анализа состояния изоляции. Инвестиции в качественное диагностическое оборудование позволяют предотвратить миллионные убытки от аварийных простоев оборудования.

5. Часто задаваемые вопросы по ЧНЧ-диагностике изоляции кабелей

Вопрос: Может ли система MSVIF-101G точно определить местонахождение конкретного водного триинга?

Ответ: Метод измерения Tan Delta является интегральным — он оценивает общее состояние изоляции всей кабельной линии или ее протяженного участка. Однако по резкому изменению стабильности измерений во времени и высокому значению Tip-Up можно судить о наличии опасных локальных дефектов. Для точного определения геометрического положения дефектов оболочки в системе предусмотрен специальный высоковольтный режим локализации до 10 кВ.

Вопрос: Зачем нужна функция автоматической регулировки частоты при тестировании длинных кабелей?

Ответ: Электрическая емкость кабеля увеличивается пропорционально его длине. При испытании длинных фидеров или межсистемных связей емкостной ток может превысить возможности генератора. Система MSVIF-101G автоматически снижает частоту (например, с 0,1 Гц до 0,02 Гц), что пропорционально снижает емкостную нагрузку на прибор, сохраняя при этом идеальную синусоидальную форму испытательного сигнала.

Вопрос: Как часто необходимо проводить ЧНЧ-испытания тангенса дельты на действующих объектах?

Ответ: Первичные испытания проводятся при вводе кабельной линии в эксплуатацию для формирования базового профиля линии. Для зрелых сетей, проложенных в грунтах с высоким уровнем грунтовых вод или имевших ранее повреждения оболочки, рекомендуется выполнять профилактическую диагностику каждые 2–3 года.
