Почему кабельные сети 6–35 кВ выходят из строя? Надежный тестер тангенса угла диэлектрических потерь СНЧ для точной диагностики изоляции

Высокая надежность распределительных кабельных сетей — ключевой приоритет для энергетических, промышленных и добывающих предприятий в России, Казахстане и других странах СНГ. В условиях экстремальных температурных качелей, повышенной влажности грунтов и сезонных пучений почвы изоляция из сшитого полиэтилена (СПЭ) и бумажно-пропитанная изоляция (БПИ) подвергаются колоссальным нагрузкам. Постепенное старение диэлектрика приводит к образованию водных и электрических триингов (микротрещин), которые со временем вызывают внезапные пробои линии, многомиллионные убытки из-за недоотпуска энергии и аварийные штрафы. Для предотвращения таких сценариев передовые лаборатории используют современный метод неразрушающего контроля — измерение тангенса угла диэлектрических потерь на сверхнизкой частоте (СНЧ). Применение высокоточного прибора тестер тангенса угла диэлектрических потерь СНЧ позволяет выявить критические дефекты изоляции на ранней стадии, до того как произойдет аварийный пробой. В этой статье эксперты компании «Ухань Мусэнь Электрик» (Wuhan Musen Electrical Co., Ltd.) делятся профессиональным опытом подбора оборудования для диагностики силовых кабелей.

1. Как климатические особенности и нагрузки в СНГ ускоряют разрушение изоляции?

Эксплуатация подземных кабельных линий в регионах с резко континентальным климатом сопряжена с постоянными термическими и механическими деформациями. В периоды пиковых нагрузок жила кабеля нагревается, а зимой, при промерзании грунта, подвергается интенсивному охлаждению и сдавливанию. В структуре изоляции СПЭ, работающей в условиях высокой влажности, запускается необратимый процесс триингообразования.

Традиционные методы испытаний повышенным выпрямленным напряжением (DC) для кабелей с изоляцией из сшитого полиэтилена разрушительны: постоянный ток формирует в объеме диэлектрика опасные пространственные заряды. При повторном включении кабеля в сеть промышленной частоты (50 Гц) эти заряды провоцируют локальные перенапряжения и ускоряют сквозной пробой. Единственным технически обоснованным методом диагностики, согласно международным стандартам, является применение прибора тестер тангенса угла диэлектрических потерь СНЧ, работающего на частоте 0,1 Гц, что исключает порчу остаточного ресурса линии.

2. Какие ключевые параметры диэлектрических потерь оцениваются по стандарту IEEE 400.2?

Для получения объективной картины состояния изоляции энергообъекта инженеры опираются на математические критерии, зафиксированные в международном руководстве IEEE 400.2. Процедура диагностики базируется на анализе трех ключевых параметров:

• Среднее значение $\tan \delta$: отражает общую степень старения, увлажнения и сквозной деградации диэлектрика по всей длине кабельной линии.

• Дифференциал тангенса дельта (Tip-Up): рассчитывается как разница между значениями потерь при ступенчатом повышении испытательного напряжения (например, от 0,5 $U_0$ до 2,0 $U_0$). Резкий нелинейный рост графика прямо указывает на наличие развитых водных триингов или локальных очагов скопления влаги.

• Временная стабильность (Delta Тангенс Дельта): оценивает стандартное отклонение последовательных измерений на фиксированном уровне напряжения. Высокая нестабильность сигнализирует о протекании процессов частичных разрядов или миграции влаги внутри изоляционного слоя во время теста.

3. Какими техническими возможностями должен обладать профессиональный СНЧ-интегратор?

Выбор измерительного комплекса для суровых полевых условий требует детального анализа схемотехники и защитных модулей прибора. Профессиональный аппарат должен обеспечивать стабильную форму выходного сигнала независимо от емкостной нагрузки (длины кабеля).

Современная электротехническая индустрия требует от оборудования мобильности, высокой помехоустойчивости и интеграции нескольких функций в одном корпусе. Для оптимизации затрат выездных лабораторий целесообразно выбирать универсальный тестер тангенса угла диэлектрических потерь СНЧ, способный совмещать жесткие приемо-сдаточные испытания (выдержку под напряжением) с прецизионной аналитической диагностикой диэлектрических потерь за один рабочий цикл, исключая необходимость повторных подключений.

4. Как инновационная система MSVIF-101G решает задачи служб эксплуатации и СРЗА?

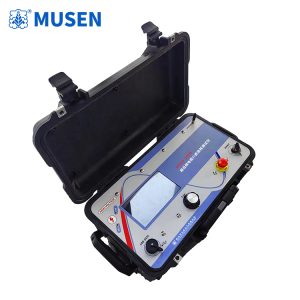

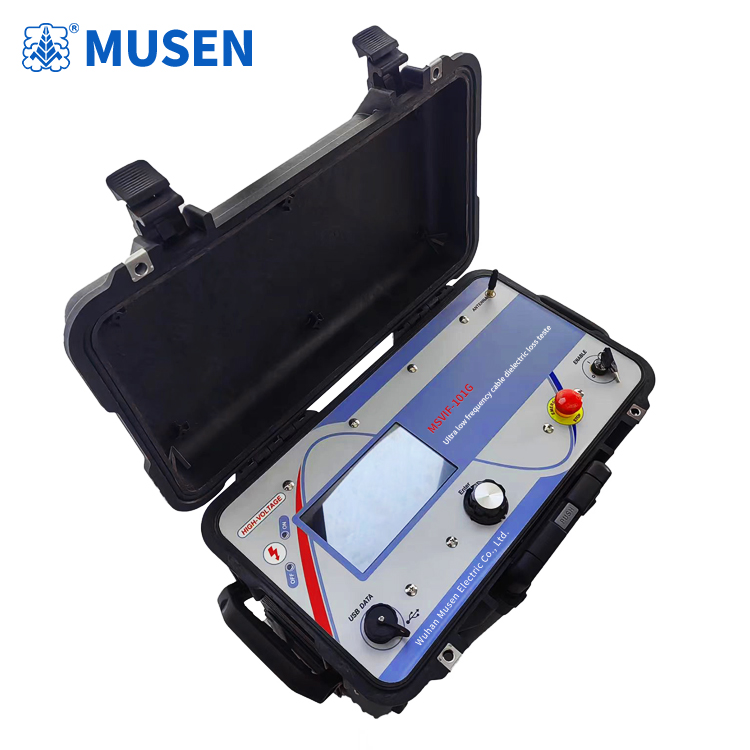

Инженеры завода Wuhan Musen Electrical Co., Ltd. (официальный сайт https://www.msdq.ru/) разработали специализированный высоковольтный комплекс MSVIF-101G. Этот аппарат спроектирован с учетом жестких требований к силовой электронике и суровых регламентов технического обслуживания распределительных сетей.

• Высокоточный генератор СНЧ: выдает чистую синусоиду с регулируемым напряжением до 24 кВ / 31,8 кВ (RMS), что позволяет полноценно испытывать кабели на номиналы 6 кВ, 10 кВ и 20 кВ в строгом соответствии с отраслевыми инструкциями.

• Многофункциональность форм сигнала: помимо синусоидального переменного напряжения, система способна генерировать постоянный ток (DC) и прямоугольные импульсы, что расширяет возможности ее применения при диагностике комбинированных переходов и старых линий с БПИ.

• Диагностика и поиск повреждений оболочки: встроенный модуль позволяет подавать напряжение до 10 кВ для проверки целостности внешней пластиковой оболочки кабеля и точечного определения мест ее повреждения методом шагового напряжения.

• Интеллектуальный выбор частоты: система автоматически подстраивает рабочую частоту (0,1 Гц, 0,05 Гц или 0,02 Гц) в зависимости от емкости тестируемого объекта, что позволяет проверять сверхдлинные кабельные переходы без перегрева силового трансформатора.

• Микроамперные датчики утечки: прецизионный измерительный тракт регистрирует малейшие изменения токов утечки, гарантируя достоверность расчета тангенса угла диэлектрических потерь с разрешением до $1 \times 10^{-4}$.

• Многоуровневая система безопасности: сверхбыстрая электронная защита от дуги и пробоя мгновенно (за доли миллисекунд) обесточивает высоковольтный контур в случае разрушения диэлектрика, предотвращая повреждение прибора и защищая персонал лаборатории.

5. Заключение: стратегический переход к предиктивному обслуживанию кабельных систем

Внедрение цифровых методов оценки состояния активов — это единственный способ сократить операционные расходы (OPEX) и минимизировать индекс аварийности на энергообъектах. Использование сертифицированного СНЧ-оборудования позволяет отказаться от устаревшей и деструктивной практики испытаний постоянным током. Переходя на регулярный мониторинг линий с помощью экспертных систем от Wuhan Musen Electrical Co., Ltd., предприятия получают прозрачную карту дефектов своей кабельной сети. Это дает возможность планировать бюджет на капитальный ремонт (CAPEX) и точечно заменять только те участки трассы, которые действительно исчерпали свой эксплуатационный ресурс.

6. Часто задаваемые вопросы по СНЧ-диагностике (FAQ)

Вопрос 1: Какую максимальную длину кабеля можно проверить с помощью установки MSVIF-101G?

Ответ: Максимальная длина тестируемой линии напрямую зависит от ее электрической емкости. Благодаря функции автоматического снижения частоты сигнала с 0,1 Гц до 0,02 Гц, реактивная мощность, необходимая для заряда кабеля, уменьшается в 5 раз. Это позволяет компактной мобильной установке успешно испытывать и диагностировать протяженные кабельные линии длиной до нескольких километров без риска перегрузки системы.

Вопрос 2: Влияет ли высокая электромагнитная среда работающей подстанции на точность измерения тангенса дельта?

Ответ: Оборудование производства Ухань Мусэнь Электрик оснащено глубоким аппаратным экранированием и многоступенчатыми цифровыми фильтрами верхних и нижних частот. Измерительный мост эффективно отсекает внешние наводки частотой 50 Гц от соседних ошиновок и трансформаторов, обеспечивая высокую повторяемость результатов измерений в реальных условиях действующих ОРУ и ЗРУ.

Вопрос 3: Почему параметр временной стабильности (Delta Тангенс Дельта) так важен при оценке кабелей из СПЭ?

Ответ: Если среднее значение тангенса угла потерь показывает общую деградацию, то Delta Тангенс Дельта (нестабильность показаний во времени при неизменном напряжении) указывает на динамические процессы внутри изоляции. Если этот показатель растет в процессе 15-минутного теста, это свидетельствует о постепенном прорастании водного триинга или локальном закипании влаги под действием электрического поля, что требует немедленного вывода кабеля из эксплуатации для ремонта.
