Диагностика изоляции кабелей в России: Как выбрать лучший СНЧ тестер тангенса дельты для надежной работы электросетей?

Введение

Диагностика изоляции кабелей в климатических условиях Российской Федерации и стран СНГ (таких как Казахстан и Беларусь) сопряжена с преодолением экстремальных температурных нагрузок — от глубокого зимнего промерзания грунта до летних пиков перегрева. В этих реалиях энергетические предприятия, обслуживающие распределительные сети среднего и высокого напряжения (6 кВ, 10 кВ, 35 кВ и выше), сталкиваются с критической необходимостью точного прогнозирования состояния кабельных линий из сшитого полиэтилена (СПЭ) и бумажно-масляной изоляции (БПИ). Учитывая жесткие отраслевые регламенты и стандарты ГОСТ, традиционные испытания повышенным выпрямленным напряжением (DC) признаны опасными для стареющих СПЭ-кабелей из-за эффекта накопления пространственного заряда, провоцирующего пробой после включения линии в работу. Эффективным решением данной проблемы является использование современных цифровых измерительных комплексов, позволяющих проводить неразрушающий контроль диэлектрических потерь на сверхнизкой частоте 0.1 Гц.

1. Почему СНЧ тестер тангенса дельты стал стандартом неразрушающего контроля в жестком российском климате?

В современных условиях эксплуатации энергетических объектов ПАО «Россети» и крупных промышленных холдингов Урала и Сибири, планово-предупредительный ремонт уступает место обслуживанию по фактическому техническому состоянию. Старение изоляционной матрицы из-за образования водных и электрических триингов (микротрещин), проникновения влаги и тепловых перегрузок требует применения высокоточных методов раннего обнаружения дефектов. Высоковольтный СНЧ тестер тангенса дельты позволяет с высокой точностью измерить угол диэлектрических потерь ($\tan \delta$) кабельной линии при частоте 0.1 Гц, значительно снижая требуемую мощность и массогабаритные показатели испытательной установки по сравнению с оборудованием промышленной частоты 50 Гц. Данная технология предоставляет инженерам количественные данные о степени глобального старения изоляции, позволяя своевременно планировать замену дефектных участков и избегать аварийных отключений на ответственных магистралях.

2. Как оборудование компании Musen Electric решает задачи сибирских и центральных энергосистем?

На рынке высоковольтного испытательного оборудования для СНГ лидирующие позиции занимают производители, способные гарантировать температурную стабильность измерений, точность формирования формы волны и высокую помехозащищенность. Компания Ухань Мусэнь Электрик Ко., Лтд. (Wuhan Musen Electric Co., Ltd.) предлагает передовые решения, адаптированные для работы в сложных полевых условиях. Наш официальный веб-сайт https://www.msdq.ru/ представляет линейку приборов, которые успешно совмещают функции диэлектрической диагностики и испытания оболочки. Оборудование от Musen Electric разрабатывается в строгом соответствии с международными стандартами IEC и адаптировано под российские методики испытаний, обеспечивая идеальный баланс между высокой метрологической точностью и эксплуатационной надежностью при оптимальной стоимости владения для подрядных организаций и служб СДТУ.

3. Технические параметры и преимущества интегрированной системы диагностики MSVIF-101G

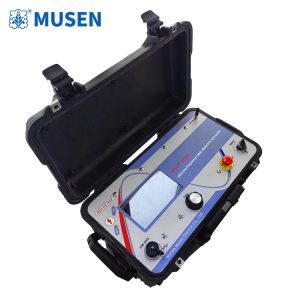

Для комплексной оценки здоровья кабельных линий среднего напряжения специалисты применяют универсальную установку MSVIF-101G, которая объединяет в одном мобильником корпусе силовой высоковольтный источник сверхнизкой частоты и прецизионный измерительный мост. Данная интеграция позволяет сократить время сборки испытательной схемы на объекте более чем на 40%, минимизируя влияние человеческого фактора на результаты измерений.

Основные технические возможности и особенности системы включают:

• Полный спектр переменного напряжения: Выходной сигнал чистой синусоиды до 24 / 31.8 кВ (RMS), что полностью покрывает требования к испытаниям кабелей с рабочим напряжением до 20 кВ включительно.

• Многофункциональность форм сигнала: Возможность генерации постоянного тока (DC) и прямоугольных импульсов для выполнения специфических задач по локализации дефектов.

• Диагностика и поиск повреждений оболочки: Встроенный модуль проверки целостности внешней защитной оболочки кабеля напряжением до 10 кВ с функцией точного определения места повреждения (сквозного дефекта) методом шагового напряжения.

• Измерение токов утечки: Непрерывный мониторинг токов утечки на микроамперном уровне в режиме реального времени для фиксации динамики изменения сопротивления изоляции.

• Интеллектуальная защита: Высокоскоростная электронная система блокировки, которая в случае сквозного пробоя или перегрузки по току отключает высокое напряжение за доли миллисекунды, защищая персонал и саму установку.

4. Анализ данных и классификация технического состояния кабельных линий

Эффективное управление энергетическими активами строится на математической точности интерпретации полученных данных $\tan \delta$. На основе накопленной статистики испытаний в различных регионах России применяется следующая классификационная матрица:

оборудование СНЧ для испытания кабелей

Систематическое ведение базы данных измерений позволяет энергопредприятиям отслеживать тренды ухудшения параметров диэлектрика под воздействием сезонных факторов, разделяя поверхностные токи утечки на кабельных муфтах и объемную деградацию самого тела кабеля.

Заключение

Внедрение современных СНЧ систем измерения диэлектрических потерь является стратегическим шагом на пути к повышению индекса технического состояния распределительных сетей России. Оборудование от Wuhan Musen Electric Co., Ltd., представленное на https://www.msdq.ru/, обеспечивает российским инженерам доступ к технологиям глубокого анализа изоляции, помогая предотвращать системные аварии, оптимизировать затраты на ремонтные кампании и гарантировать бесперебойное энергоснабжение потребителей в любых климатических зонах.

5. Часто задаваемые вопросы (FAQ)

В: Каким образом высокая влажность воздуха при испытаниях на объектах вблизи водоемов влияет на точность измерения тангенса дельты?

О: Повышенная влажность и загрязнение поверхности концевых муфт приводят к возникновению значительных поверхностных токов утечки. Эти токи суммируются с внутренними токами утечки через диэлектрик кабеля, существенно завышая итоговый показатель $\tan \delta$ (ложноположительный результат старения). Чтобы исключить этот фактор, инженеры должны использовать специальные экранирующие кольца заземления на разделках кабеля, направляющие поверхностные токи в обход измерительного тракта прибора.

В: Возможно ли использование установки MSVIF-101G для диагностики длинных кабельных линий с большой емкостью?

О: Да, система оснащена функцией автоматического снижения частоты выходного сигнала (вплоть до 0.02 Гц и ниже). Поскольку длинный кабель обладает высокой электрической емкостью, снижение частоты позволяет установке генерировать необходимое испытательное напряжение без экспоненциального увеличения потребляемой мощности от питающей сети, что делает возможным тестирование протяженных участков.

В: В чем заключается практическая польза от встроенного модуля испытания оболочки напряжением 10 кВ?

О: Наружная полиэтиленовая или ПВХ оболочка защищает металлический экран кабеля от проникновения грунтовых вод и коррозии. Если оболочка повреждается при прокладке или из-за смещения грунтов, внутрь проникает влага, активизирующая рост водных триингов. Встроенный модуль 10 кВ позволяет не только зафиксировать факт повреждения оболочки, но и подавать импульсы высокого напряжения для точного поиска места дефекта на трассе с помощью акустического метода или потенциала земли, исключая необходимость проведения масштабных и дорогостоящих раскопок.
