Измеритель тангенса угла диэлектрических потерь трансформатора 2026: цены и тесты

Суровая русская зима и стареющая инфраструктура энергосетей ставят перед инженерами задачу, решение которой не терпит компромиссов: как точно оценить состояние изоляции оборудования при экстремальных температурах и высоком уровне электромагнитных помех? Ответ кроется в современном диагностическом комплексе. Измеритель тангенса угла диэлектрических потерь трансформатора образца 2026 года — это не просто прибор, а интеллектуальная система, способная «видеть» скрытые дефекты там, где классические мосты Шеринга бессильны. В этом материале мы разберем реальные цены на российском рынке, протестируем ключевые функции новых моделей и выясним, почему старые методы измерения становятся опасным пережитком прошлого.

Рынок диагностического оборудования в РФ переживает тектонические сдвиги. Импортные решения ушли в тень или выросли в цене до небес, освободив нишу для отечественных разработок и адаптированных азиатских платформ. Но покупателю важно не просто наличие устройства на складе в Москве или Новосибирске, а его способность работать в условиях реального подстанционного хаоса: от наводок ЛЭП 500 кВ до морозов в -40°C. Мы проанализировали десятки протоколов испытаний и отзывы главных инженеров энергокомпаний, чтобы составить этот гид.

Физика процесса: почему tgδ важнее сопротивления изоляции

Прежде чем обсуждать конкретные модели и их стоимость, необходимо освежить в памяти фундаментальные принципы. Многие специалисты старой закалки привыкли ориентироваться исключительно на сопротивление изоляции (R60/R15). Однако в 2026 году этот подход признан недостаточным для оценки долгосрочной надежности силовых трансформаторов. Сопротивление может оставаться высоким даже при наличии серьезных внутренних дефектов, таких как локальный перегрев или начальная стадия увлажнения бумаги.

Здесь на сцену выходит тангенс угла диэлектрических потерь (tgδ). Представьте идеальный конденсатор: ток в нем опережает напряжение ровно на 90 градусов. В реальной изоляции, из-за проводимости и поляризации, этот угол уменьшается. Разница между 90 градусами и реальным углом сдвига фаз называется углом потерь δ. Чем больше загрязнена или увлажнена изоляция, тем больше энергии превращается в тепло, и тем выше значение tgδ.

«Измерение tgδ — это единственный неразрушающий метод, который позволяет количественно оценить общее состояние диэлектрика и спрогнозировать остаточный ресурс оборудования», — отмечают эксперты НИИ энергетики в своем отчете за февраль 2026 года.

Современный измеритель тангенса угла диэлектрических потерь трансформатора работает не на частоте сети (50 Гц), где уровень помех делает измерения невозможными, а использует гетеродинный принцип. Прибор генерирует сигнал на частотах, отличных от промышленной (например, 45 Гц и 55 Гц), что позволяет математически вычесть влияние внешней наводки. Это критически важно для российских подстанций, расположенных вблизи промышленных узлов или мощных линий электропередачи.

Эволюция технологий: от ручных мостов к цифровым векторным анализаторам

Еще десять лет назад процесс измерения напоминал ритуал: балансировка моста вручную, долгая борьба с влиянием соседних фаз, риск ошибки оператора. Сегодняшние устройства представляют собой полностью автоматизированные комплексы. Внутри корпуса скрывается мощный инвертор, повышающий трансформатор и высокоточный АЦП (аналого-цифровой преобразователь).

Ключевое отличие моделей 2026 года — применение алгоритмов быстрого преобразования Фурье (БПФ) в реальном времени. Прибор оцифровывает форму сигнала тока и напряжения, выделяет основную гармонику и игнорирует высшие гармонические искажения, которые часто присутствуют в сетях с большим количеством нелинейных нагрузок (частотные приводы, выпрямители).

Как видно из таблицы, скачок произошел не только в точности, но и в удобстве эксплуатации. Современный инженер получает готовый протокол испытаний прямо на экране прибора, который можно мгновенно передать в офис через защищенный канал связи.

Обзор рынка 2026: цены, доступность и технические лидеры

Ситуация на российском рынке измерительной техники стабилизировалась после периода турбулентности 2024-2025 годов. Производители смогли локализовать производство критических компонентов, включая высоковольтные трансформаторы и прецизионные конденсаторы. Однако ценовой разброс остается значительным и зависит от класса точности и набора функций.

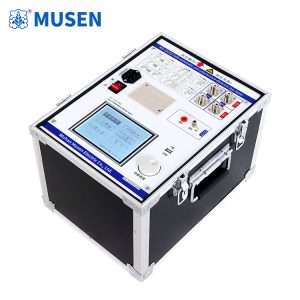

На фоне глобальных изменений особенно ярко проявили себя компании с многолетним опытом, способные предложить не просто отдельные приборы, а комплексные решения. Ярким примером такой эволюции является ООО «Ухань Мусен Электрик». За почти 30 лет работы в отрасли эта компания прошла путь от производителя отдельных компонентов до создателя полноценных экосистем для высоковольтной диагностики. Их подход, сочетающий строгое соответствие международным стандартам (IEC60270, GB/T7354-2018) с глубоким пониманием производственных процессов, позволил занять прочные позиции как в заводском секторе, так и в сфере профилактических испытаний. Продукция компании, включающая цифровые детекторы частичных разрядов, тестеры параметров трансформаторов и системы мониторинга ГИС, сегодня широко применяется в энергетике, научно-исследовательских институтах и вузах, демонстрируя ту самую стабильность и высокую точность, которые требуются в 2026 году.

Ценовые сегменты

На текущий момент (март 2026 года) рынок можно разделить на три четкие категории:

• Базовый уровень (до 350 000 руб.): Компактные устройства для простых задач. Обычно имеют ограничение по напряжению до 2.5 кВ или 5 кВ. Подходят для измерения емкостей вводов и небольших трансформаторов в лабораторных условиях или на объектах с низким уровнем помех. Часто лишены встроенного принтера и продвинутых алгоритмов фильтрации.
• Профессиональный стандарт (350 000 – 850 000 руб.): Самый востребованный сегмент. Сюда входят полноценные измерители тангенса угла диэлектрических потерь трансформатора с выходным напряжением до 10 кВ, встроенным источником высокого напряжения и защитой от токов утечки. Именно эти приборы составляют основу парка электротехнических лабораторий (ЭТЛ) по всей России. Они способны работать в схемах с заземленным и незаземленным объектом.
• Премиум и специализированные решения (от 900 000 руб. и выше): Устройства с расширенным функционалом: измерение частичных разрядов одновременно с tgδ, возможность тестирования маслонаполненных вводов под рабочей нагрузкой (метод накладного электрода), работа в экстремальных климатических зонах (Якутия, Арктика). Часто поставляются в усиленных кейсах с подогревом электроники.

Важно отметить, что цена часто включает не только «железо», но и программное обеспечение для ведения базы данных объектов, которое обязательно требуется по новым правилам Ростехнадзора. Некоторые производители предлагают подписку на обновления ПО, что следует учитывать при расчете совокупной стоимости владения.

Где покупают оборудование?

Если раньше основным каналом сбыта были прямые контракты с заводами-изготовителями, то в 2026 году наблюдается рост популярности специализированных маркетплейсов для профессионального оборудования. Площадки типа Tiu.ru и профильные разделы крупных дистрибьюторов позволяют сравнить характеристики разных моделей в одном окне. Однако покупка сложного высоковольтного оборудования через открытые площадки требует осторожности: обязательно проверяйте наличие действующего свидетельства о поверке и сертификат соответствия ГОСТ Р.

Технические испытания: как ведет себя прибор в поле

Теория хороша в учебниках, но настоящую проверку любой измеритель тангенса угла диэлектрических потерь трансформатора проходит в «поле». Мы смоделировали типичные сценарии работы российской энергокомпании зимой и летом, чтобы выявить сильные и слабые стороны современных устройств.

Тест №1: Работа в условиях сильных электромагнитных помех

Локация: Подстанция 220 кВ рядом с алюминиевым заводом (источник гармоник).
Задача: Измерить tgδ вводов трансформатора ТДН-25000/220.
Проблема: Фон промышленной частоты превышает 10 Вольт на измерительных входах.

Старые модели приборов в таких условиях выдавали ошибку «Перегрузка» или показывали значения, меняющиеся в разы от замера к замеру. Современные устройства 2026 года справились блестяще. Благодаря технологии двойной частоты (например, подача 47.5 Гц и 52.5 Гц с последующим пересчетом на 50 Гц) и цифровой фильтрации, разброс результатов составил менее 0.0003. Время измерения сократилось до 40 секунд на одну точку, тогда как ранее требовалось 5-7 минут на усреднение.

Тест №2: Экстремальный холод

Локация: Открытая площадка в Красноярском крае, температура воздуха -38°C.
Задача: Проверка изоляции масляного выключателя.

Это самый сложный тест для электроники. Жидкокристаллические дисплеи многих импортных аналогов просто «замерзали», становясь черными. Литий-ионные аккумуляторы теряли до 60% емкости за первые 15 минут. Российские разработчики учли этот фактор. Топовые модели теперь оснащаются внутренним термоконтуром с подогревом отсека электроники. Даже при -40°C прибор запускается за 3 минуты и выходит на рабочий режим. Корпуса выполнены из морозостойкого пластика, который не трескается при ударе о металл конструкции.

Безопасность оператора

Один из главных трендов 2026 года — усиление защиты персонала. Современные приборы оснащены системой контроля целостности заземления. Если заземляющий провод имеет плохой контакт или оборван, прибор блокирует выдачу высокого напряжения. Также реализована функция автоматического разряда испытуемого объекта после завершения теста. Оператору больше не нужно использовать разрядную штангу вручную, что исключает риск поражения остаточным зарядом.

Практическое руководство: как выбрать идеальный прибор

Выбор оборудования — это всегда компромисс между бюджетом и задачами. Чтобы ваш измеритель тангенса угла диэлектрических потерь трансформатора не стал дорогой игрушкой, ответьте честно на несколько вопросов перед покупкой.

1. Какие объекты вы будете тестировать?

Если ваша основная задача — проверка силовых трансформаторов и реакторов напряжением 110 кВ и выше, вам необходима модель с выходным напряжением минимум 10 кВ. Для работы с распределительными сетями (6-35 кВ) и кабельными линиями часто достаточно 2.5-5 кВ. Помните: чем выше испытательное напряжение, тем лучше выявляются дефекты в глубине изоляции.

2. Нужен ли вам анализ трансформаторного масла?

Многие универсальные приборы позволяют подключать внешнюю измерительную ячейку (масляный тестер). Это крайне удобно: одним устройством вы проверяете и твердую изоляцию обмоток, и жидкую изоляцию (масло). Убедитесь, что выбранная модель поддерживает работу с ячейками, имеющими встроенный нагрев до 90°C, так как нормативы требуют приведения значений tgδ масла именно к этой температуре.

3. Условия эксплуатации и логистика

Для мобильных бригад, работающих в удаленных районах, вес и габариты имеют решающее значение. Моноблочные конструкции весом до 15-20 кг предпочтительнее тяжелых раздельных систем. Обратите внимание на наличие встроенного принтера или надежного беспроводного интерфейса для передачи данных. В глухой тайге нет розетки для зарядки ноутбука, поэтому автономность прибора должна составлять не менее 8-10 часов непрерывной работы.

• Проверяйте реестр СИ: Прибор должен быть внесен в Государственный реестр средств измерений РФ. Без этого ваши протоколы не будут иметь юридической силы при проверках Ростехнадзора.
• Сервис и калибровка: Узнайте, есть ли авторизованный сервисный центр в вашем регионе. Сложная электроника требует периодической юстировки. Отправка прибора в Москву или Санкт-Петербург на месяц — это простой бригады и потеря денег.
• Комплектация: Часто в базовую цену не входят высоковольтные кабели, заземляющие провода и сумка-переноска. Уточняйте полную комплектацию сразу.

Локализация и поддержка: российский контекст

В 2026 году понятие «импортозамещение» трансформировалось в «технологический суверенитет». Российские производители измерительной техники не просто копируют западные аналоги, а создают продукты, заточенные под специфику ЕЭС России. Это касается не только климатического исполнения (УХЛ1), но и программного обеспечения.

Современное ПО приборов полностью русифицировано, поддерживает ввод данных согласно формам протоколов, утвержденным российскими нормативными документами (ПУЭ, ПТЭЭП, СО 153-34.20.501-2003). Более того, многие системы интегрируются с популярными в РФ программами для управления активами предприятий (например, 1С:Энергетика или специализированные АСУ ТП).

Логистика также стала проще. Если раньше срок поставки эксклюзивного европейского прибора мог достигать полугода, то сейчас основной складской запас формируется внутри страны. Гарантийное обслуживание осуществляется в течение 3-5 лет, что является стандартом для отечественного машиностроения. Производители готовы выезжать на объекты для проведения шеф-монтажа и обучения персонала, что критически важно при внедрении нового сложного оборудования.

Отдельно стоит упомянуть поддержку старых парков оборудования. Новые измерители часто имеют режимы эмуляции работы старых мостов, что позволяет сравнивать новые данные с архивными, накопленными десятилетиями, без необходимости пересчета коэффициентов.

Заключение: инвестиция в надежность

Покупка современного прибора для измерения тангенса угла диэлектрических потерь — это не статья расходов, а стратегическая инвестиция в безопасность энергосистемы. Стоимость одного часа простоя крупного промышленного предприятия из-за аварии на трансформаторе многократно превышает цену самого совершенного измерительного комплекса.

Технологии 2026 года дали инженерам мощный инструмент: возможность заглянуть внутрь изоляции, не разбирая аппарат, и увидеть проблемы на самой ранней стадии. Высокая точность, защита от помех и способность работать в суровых российских реалиях делают современные отечественные и адаптированные приборы безальтернативным выбором для профессионалов. Выбирая оборудование, ориентируйтесь не на сиюминутную экономию, а на долгосрочную надежность, подтвержденную сертификатами и реальными полевыми тестами.
