Тестер сопротивления постоянного тока – методы тестирования, принципы и преимущества?

Тестер сопротивления постоянного тока – методы тестирования, принципы и преимущества?

Тестер сопротивления постоянного тока: «эталон» для измерения проводимости электрооборудования

Тестер сопротивления постоянного тока – это профессиональный прибор, используемый для точного измерения сопротивления постоянному току таких компонентов, как обмотки, проводники и контакты в электрооборудовании. Его основная функция – оценка целостности, целостности и качества соединения проводящих цепей. Это фундаментальный и важный метод тестирования для выявления потенциальных проблем, таких как плохой контакт, дефекты сварки, аномалии проводников (например, обрыв жил, сужение) и серьезные межвитковые короткие замыкания, и считается первой линией защиты при «проверке состояния» электрооборудования.

Основные принципы и методы тестирования

В основе его работы лежит классический метод измерения падения напряжения постоянного тока. Высокостабильный источник постоянного тока внутри прибора подает точно контролируемый тестовый ток постоянного тока в тестируемый проводник. Измеряя падение постоянного напряжения на проводнике с высокой точностью, значение сопротивления рассчитывается непосредственно на основе закона Ома (R=U/I). Для полного исключения влияния собственного сопротивления измерительного провода и контактного сопротивления современные приборы используют четырехпроводной (Кельвиновский) метод измерения, обеспечивающий «безошибочное» определение истинного сопротивления измеряемого объекта.

Стандартные процедуры тестирования на месте требуют полного отключения и полной разрядки оборудования перед тестированием. В зависимости от типа тестируемого оборудования (например, обмотки трансформатора, обмотки двигателя, контактные цепи автоматических выключателей) подключите измерительные провода тока и напряжения в соответствии с инструкцией по эксплуатации. Для больших индуктивных обмоток тестирование должно проводиться последовательно, по фазам. Основная цель — получить значение сопротивления каждой фазы и рассчитать коэффициент дисбаланса, а затем сравнить его с заводскими значениями, историческими значениями и стандартными спецификациями для определения соответствия.

Значительные технические преимущества

1. Высокоточная и высокочувствительная съемка: Благодаря использованию высокоточного АЦП, цифровой фильтрации и технологии температурной компенсации, разрешение достигает уровня микроом (мкОм), что позволяет чувствительно обнаруживать изменения сопротивления на уровне миллиом, вызванные ослабленным винтом. Для крупного индуктивного оборудования (например, трансформаторов) встроенная технология быстрой стабилизации тока и обратного измерения/автоматического размагничивания имеет решающее значение. Это позволяет быстро установить стабильный ток, устранить индуктивные эффекты и сократить время измерения с десятков минут при традиционных методах до секунд или одной минуты. Одновременно автоматически устраняется остаточная намагниченность в сердечнике, что обеспечивает безопасную эксплуатацию оборудования в дальнейшем.

2. Широкая адаптация к току и широкая область применения: Прибор имеет широкий диапазон выходного тока (от миллиампер до сотен ампер), что позволяет адаптировать его к различным задачам измерения, от крошечных катушек реле до низковольтных обмоток крупных трансформаторов. Высокий выходной ток обеспечивает достаточную точность и чувствительность при измерении низких значений сопротивления (миллиом), что делает его широко применимым для проверки сопротивления постоянного тока различного электрооборудования, такого как двигатели, реакторы, распределительные устройства и заземляющие сетки.

3. Прямая диагностика и четкое определение местоположения: Аномальное сопротивление постоянного тока является прямым количественным отражением качества механических и электрических соединений в проводящих цепях. Аномально высокое значение сопротивления четко указывает на ослабленные соединения, окисление контактов, некачественную сварку или повреждение проводника; чрезмерный дисбаланс сопротивления трехфазной (или многоветвевой) цепи напрямую указывает на внутренние структурные аномалии. По сравнению с другими косвенными тестами, результаты являются четкими количественными показателями состояния оборудования, обеспечивая наиболее прямую основу для технического обслуживания.

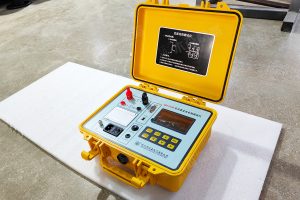

Поэтому проверка сопротивления постоянного тока является обязательным пунктом проверки при передаче электрооборудования, профилактическом тестировании, диагностике неисправностей и приемке после капитального ремонта. Это фундаментальный метод тестирования, обеспечивающий исправность проводящей цепи оборудования и предотвращающий аварии, вызванные перегревом точек соединения. Тестер сопротивления постоянного тока MS-520 предлагает:
1. Шесть вариантов выходного тока с максимальным током 20 А и минимальным током <5 мА, подходящих для измерения сопротивления постоянного тока различных типов трансформаторов и измерительных трансформаторов.

2. Широкий диапазон измерения (от 100 мкОм до 100 кОм).

3. Более высокая скорость отклика; прямое переключение на переключатель ответвлений под нагрузкой во время измерения с автоматическим обновлением данных.

4. Функция звуковой сигнализации о разряде; четкое отображение разряда, снижающее вероятность ошибок.

5. Комплексные функции защиты; надежная защита от воздействия обратной ЭДС, обеспечивающая более надежную работу.
