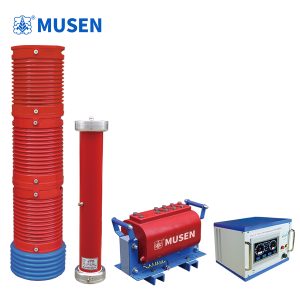

Резонансная испытательная система Это устройство разработано и изготовлено, в первую очередь, для испытаний на стойкость к переменному напряжению кабелей 10 кВ и 35 кВ, главных трансформаторов 10 кВ и 35 кВ и выключателей 35 кВ. Благодаря широкому спектру применения оно идеально подходит для отделов высоковольтных испытаний на уровне префектур, городов и уездов, а также для инженерных подразделений по монтажу и обслуживанию электросетей. Устройство состоит из источника питания переменной частоты, трансформатора возбуждения, реактора, емкостного делителя напряжения и компенсирующего конденсатора.

1. Кабель 10 кВ/300 мм² (1,5 км), емкость ≤0,563 мкФ, частота испытаний 30–300 Гц, испытательное напряжение 22 кВ, время испытания 5 минут

2. Выдерживаемое напряжение переменного тока основного трансформатора 35 кВ, емкость ≤0,02 мкФ, частота испытаний 45–65 Гц, испытательное напряжение 68 кВ, время испытания 1 минута

Преимущества использования резонансной испытательной системы в энергосистемах:

1. Значительно снижается требуемая мощность источника питания. Источник питания резонансной испытательной системы использует резонанс между резонансным реактором и конденсатором испытываемого объекта для генерации высокого напряжения и тока. Во всей системе источник питания должен обеспечивать только часть потребляемой активной мощности системы. Таким образом, мощность, необходимая для испытания, составляет всего 1/Q от испытательной мощности.

2. Значительно снижается вес и объем оборудования. Источник питания резонансной испытательной системы не только устраняет необходимость в громоздких мощных регуляторах напряжения и традиционных мощных испытательных трансформаторах промышленной частоты, но и требует всего 1/Q от испытательной мощности, что значительно снижает вес и объём системы до типичных 1/10–1/30 от объёма обычного испытательного оборудования.

3. Он улучшает форму выходного напряжения. Резонансный источник питания представляет собой схему резонансного фильтра, которая уменьшает искажения формы выходного напряжения, обеспечивая чёткую синусоидальную форму сигнала и эффективно предотвращая ложные пробои объекта испытания из-за гармонических пиков.
4. Он предотвращает прогорание места повреждения большими токами короткого замыкания. В резонансной испытательной системе при пробое слабого участка изоляции в объекте испытания происходит немедленная расстройка цепи, и ток в контуре быстро падает до 1/Q от номинального испытательного тока. При проведении испытания на выдерживаемое напряжение с использованием параллельного резонансного или испытательного трансформатора ток пробоя мгновенно увеличивается в десятки раз. Ток короткого замыкания в сотни раз отличается от тока пробоя. Поэтому резонансная испытательная система может эффективно выявлять слабые места изоляции без риска возникновения больших токов короткого замыкания, способных сжечь место повреждения.
5. Восстанавливающееся перенапряжение не возникает. При пробое испытуемого образца высокое напряжение немедленно исчезает из-за потери резонансных условий, и дуга мгновенно гаснет. Восстанавливающееся напряжение восстанавливается в течение длительного времени, что позволяет легко отключить питание до повторного достижения напряжения пробоя. Этот процесс восстановления напряжения Резонансная испытательная система представляет собой прерывистый колебательный процесс накопления энергии, который является длительным и позволяет избежать восстанавливающегося перенапряжения.
Основные функции и технические характеристики нашей резонансной испытательной системы:
1. Резонансная испытательная система обеспечивает защиту от перенапряжения, перегрузки по току, запуска с нуля и расстройки системы (перекрытия). Значения защиты от перенапряжения и перегрузки по току можно настроить в соответствии с потребностями пользователя. При возникновении пробоя на образце срабатывает защита от пробоя, и значение напряжения пробоя регистрируется для анализа испытания. 2. Вся резонансная испытательная система имеет небольшой вес, что упрощает ее использование на месте. 3. Резонансная испытательная система имеет три режима работы, что позволяет пользователям гибко выбирать желаемый режим в зависимости от условий на месте и увеличивать скорость испытаний. Эти режимы включают в себя: полностью автоматический, ручной и автоматическую настройку с ручным усилением.
4. Данные можно хранить и распечатывать удаленно. Сохраненные данные нумеруются, что упрощает идентификацию и поиск.
5. Автоматическая развертка частоты резонансной испытательной системы позволяет устанавливать начальную частоту в заданном диапазоне, а направление развертки можно выбирать вверх или вниз. Большой ЖК-дисплей отображает кривую развертки, позволяя пользователям интуитивно определять, найдена ли точка резонанса.
6. Благодаря технологии платформы DSP функции можно легко добавлять, удалять и модернизировать в соответствии с потребностями пользователя, что делает интерфейс «человек-машина» более удобным для пользователя.
