 Тестер VLF Tan Delta: как предотвратить аварии на кабельных линиях среднего напряжения в России?

Введение

Диагностика изоляции силовых кабелей является ключевым элементом обеспечения надежности электроснабжения промышленных предприятий и распределительных сетей России. В условиях сурового климата, резких температурных перепадов и высокой влажности грунтов, подземные кабельные линии подвергаются ускоренному старению. Компания Ухань Musen Electric Co., Ltd. (официальный сайт: https://www.msdq.ru/) предлагает передовые решения для неразрушающего контроля. Использование современных технологий, таких как тестер VLF Tan Delta, позволяет оперативно выявлять скрытые дефекты изоляции, предотвращая дорогостоящие аварийные отключения и обеспечивая стабильную работу критически важной энергетической инфраструктуры.

 1. Почему традиционные испытания постоянным током опасны для кабелей из сшитого полиэтилена (СПЭ)?

Исторически в электроэнергетическом секторе России и стран СНГ для проверки кабельных линий широко применялись испытания выпрямленным (постоянным) напряжением (Hipot DC). Однако многолетний опыт эксплуатации и исследования компании Ухань Musen Electric Co., Ltd. подтверждают, что для кабелей с изоляцией из сшитого полиэтилена (СПЭ) этот метод не только неэффективен, но и опасен.

При воздействии постоянного тока в структуре полимера, особенно в местах микродефектов и скопления влаги, образуются пространственные заряды. После завершения испытаний и включения кабеля в сеть переменного тока эти остаточные заряды вызывают локальные искажения электрического поля, что приводит к мгновенному пробою изоляции. Именно поэтому современные стандарты рекомендуют использовать тестер VLF Tan Delta, который подает переменное напряжение сверхнизкой частоты, безопасное для здоровой изоляции.

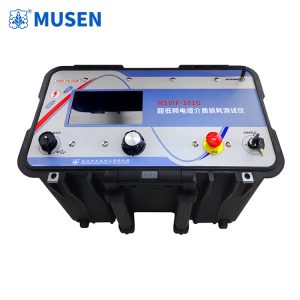

оборудование СНЧ для испытания кабелей

  2. Как измерение тангенса угла диэлектрических потерь помогает оценить старение кабеля?

Основным показателем глобального старения изоляции является тангенс угла диэлектрических потерь ($\tan \delta$). Этот параметр отражает отношение активного тока утечки к емкостному току кабельной линии. В качественном диэлектрике этот показатель стремится к нулю, но по мере проникновения влаги и развития водных триингов (микроскопических древовидных трещин) активная составляющая тока растет.

Профессиональный тестер VLF Tan Delta проводит измерения на частоте 0.1 Гц при различных уровнях напряжения (обычно $0.5 U_0$, $1.0 U_0$ и $1.5 U_0$). Оценка состояния кабельной линии выполняется на основе трех ключевых критериев:

• Среднее значение $\tan \delta$ — указывает на общую степень увлажнения и термического старения всей длины кабеля.

• Приращение тангенса (Tip-Up) — разница между значениями при минимальном и максимальном напряжении, свидетельствующая о наличии опасных водных триингов.

• Временная стабильность (стандартное отклонение) — фиксирует колебания показаний во время теста, что указывает на развитие локальных дефектов.

 3. Какие международные и российские стандарты регламентируют СНЧ-диагностику?

Проведение полевых испытаний требует строгого соблюдения нормативной базы для обеспечения достоверности данных и безопасности персонала. В международной практике основным документом является стандарт IEEE 400.2, который четко определяет уровни испытательных напряжений, продолжительность тестов и критерии оценки состояния изоляции (категории «Нормально», «Требуется мониторинг», «Необходима замена»).

В Российской Федерации данные требования гармонизированы с международными подходами в рамках ведомственных инструкций ПАО «Россети» и стандартов СТО, регламентирующих применение оборудования сверхнизкой частоты (СНЧ) для диагностики распределительных сетей 6–35 кВ. Проверка оболочки кабеля также выполняется в соответствии с IEC 60229 для исключения проникновения грунтовых вод.

 4. Каковы технические преимущества интегрированной системы MSVIF-101G?

Для решения сложных задач диагностики на объектах энергетического комплекса России компания Ухань Musen Electric Co., Ltd. разработала высокотехнологичный высоковольтный тестер СНЧ серии MSVIF-101G. Этот прибор объединяет в себе функции мощного источника СНЧ-напряжения и прецизионного моста для измерения диэлектрических потерь.

Основные технические параметры и функционал системы MSVIF-101G:

• Чистый синусоидальный выход: генерация переменного напряжения до 24 / 31.8 кВ (RMS), что полностью перекрывает потребности испытаний кабелей класса 6, 10 и 20 кВ.

• Комбинированный режим работы: одновременное проведение испытания на выдержку напряжения (Withstand Test) и измерение $\tan \delta$, что экономит время и снижает нагрузку на кабель.

• Испытание и локализация повреждений оболочки: подача постоянного напряжения до 10 кВ и импульсный режим для точного поиска мест повреждения шланга из ПВХ или полиэтилена методом шагового напряжения.

• Интеллектуальная система защиты: автоматическое отключение высокого напряжения за миллисекунды при фиксации пробоя, что защищает оператора и сохраняет характер дефекта для последующего анализа.

 5. Каков стандартный регламент проведения полевых испытаний кабельных линий?

Для получения точных результатов и обеспечения безопасности на объекте, инженеры должны строго соблюдать последовательность операций:

• Этап 1: Изоляция и подготовка. Кабельная линия полностью отключается с обеих сторон в ячейках РУ. Выполняется заземление для снятия остаточного заряда. Концевые муфты тщательно очищаются от грязи для исключения поверхностных токов утечки.

• Этап 2: Тестирование оболочки. На металлический экран подается напряжение до 10 кВ DC для проверки целостности внешнего защитного шланга.

• Этап 3: Измерение диэлектрических потерь. Подключается тестер VLF Tan Delta и выполняется пошаговый подъем напряжения с фиксацией параметров диэлектрических потерь на каждом шаге.

• Этап 4: Высоковольтные испытания. Если параметры $\tan \delta$ находятся в допустимых пределах, проводится контролируемый тест на выдержку напряжения (30–60 минут) для проверки электрической прочности основных изоляционных слоев.

Заключение

Переход от реактивного обслуживания (ремонта по факту аварии) к предиктивному управлению активами — это единственный способ повышения надежности распределительных сетей России. Профессиональное диагностическое оборудование от Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) предоставляет инженерам полную и достоверную картину состояния подземных коммуникаций. Регулярный контроль, в котором задействован тестер VLF Tan Delta, позволяет своевременно выявлять критические дефекты, планировать графики ремонта и защищать энергосистемы от масштабных технологических нарушений.

 6. Часто задаваемые вопросы (FAQ)

Вопрос 1: Как часто необходимо проводить СНЧ-диагностику кабелей 10 кВ с изоляцией из СПЭ?

Ответ: Рекомендуется выполнять базовые измерения сразу после монтажа (приемка в эксплуатацию), затем через 3 года эксплуатации, а далее — каждые 3–5 лет. Для кабельных линий, проложенных в водонасыщенных грунтах или работающих с постоянной перегрузкой, интервал контроля целесообразно сократить до 12–24 месяцев.

Вопрос 2: Может ли СНЧ-тест повредить исправную изоляцию кабеля?

Ответ: Нет, исправный кабель не страдает от воздействия синусоидального напряжения частотой 0.1 Гц. В отличие от постоянного тока, СНЧ-испытания не создают деструктивного объемного заряда в полимере. Тест лишь заставляет «проявить себя» те дефекты (например, развитые электрические триинги), которые гарантированно привели бы к пробою кабеля в процессе работы в ближайшее время.

Вопрос 3: Какое значение приращения тангенса (Tip-Up) считается критическим согласно IEEE 400.2?

Ответ: Для кабелей с изоляцией из сшитого полиэтилена (XLPE) пороговым значением изменения тангенса угла диэлектрических потерь ($\Delta \tan \delta$) между ступенями напряжения $0.5 U_0$ и $1.0 U_0$ является величина $1.0 \times 10^{-3}$. Превышение этого порога переводит кабель в категорию «Требуется незамедлительное вмешательство/ремонт».

Вопрос 4: Каким образом дефект внешней оболочки влияет на долговечность основной жилы кабеля?

Ответ: Внешняя полимерная оболочка защищает медный или алюминиевый экран от контакта с грунтовыми водами. При ее повреждении влага начинает проникать внутрь кабеля вдоль экрана. В зоне высокого электрического поля эта влага неизбежно запускает процесс образования водных триингов в основном изоляционном слое СПЭ, что сокращает срок службы кабеля в несколько раз.
