Почему безчастичный разрядный высоковольтный испытательный трансформатор важен для энергетики? Особенности и преимущества

Почему безчастичный разрядный высоковольтный испытательный трансформатор становится стандартом в энергетике? Особенности и преимущества

В современной электроэнергетике требования к качеству испытаний высоковольтного оборудования постоянно растут. Одним из ключевых параметров оценки изоляции является частичный разряд (Partial Discharge, PD). Именно поэтому испытательные системы должны обеспечивать максимально низкий собственный уровень разрядов, чтобы результаты диагностики были точными и достоверными.

В последние годы всё больше энергетических компаний и производителей электрооборудования переходят на использование безчастичного разрядного высоковольтного испытательного трансформатора (无局部放电高压试验变压器). Такие системы позволяют значительно снизить уровень собственных разрядов испытательного оборудования и повысить точность измерений.

В данной статье компания Ухань Musen Electric Co., Ltd. подробно рассматривает ключевые особенности, конструкционные преимущества и область применения безчастичного разрядного высоковольтного испытательного трансформатора, а также объясняет, почему он становится стандартом для современных лабораторий высоковольтных испытаний.

01. Что такое безчастичный разрядный высоковольтный испытательный трансформатор и почему это важно?

Безчастичный разрядный высоковольтный испытательный трансформатор — это специализированное оборудование, предназначенное для проведения:

• испытаний на частичные разряды

• высоковольтных испытаний изоляции

• научных и лабораторных исследований

Главная задача такого оборудования — минимизировать собственный уровень частичных разрядов испытательной системы.

Если испытательная установка сама генерирует разряды, это может:

• искажать результаты диагностики

• усложнять анализ дефектов изоляции

• снижать достоверность испытаний

В традиционных испытательных системах используются внешние компоненты:

• ограничительные резисторы

• делители напряжения

• соединительные конденсаторы

Такая схема увеличивает вероятность возникновения разрядов. Поэтому современные системы переходят на интегрированные решения с минимальным уровнем PD.

02. Высокая дугогасящая способность и отличная изоляция

Одним из ключевых требований к высоковольтному испытательному оборудованию является устойчивость к электрическим дугам и пробоям.

Безчастичный разрядный высоковольтный испытательный трансформатор имеет оптимизированную изоляционную систему, обеспечивающую:

• высокую электрическую прочность

• стабильное распределение электрического поля

• эффективное подавление дуговых процессов

Такая конструкция особенно важна при испытании:

• силовых кабелей

• трансформаторов

• GIS-оборудования

• высоковольтных изоляторов

Это повышает безопасность и надёжность работы лаборатории.

03. Пожаробезопасная конструкция с негорючим газом

Традиционные масляные испытательные трансформаторы используют изоляционное масло, что может создавать риск:

• утечки масла

• возгорания

• загрязнения окружающей среды

Современный безчастичный разрядный высоковольтный испытательный трансформатор использует негорючий газ в качестве изоляционной среды, что обеспечивает:

• высокую пожарную безопасность

• отсутствие риска возгорания

• экологическую чистоту

Такая конструкция считается внутренне безопасной (intrinsically safe) и идеально подходит для:

• лабораторий высоковольтных испытаний

• научных институтов

• заводских испытательных центров

04. Интегрированная конструкция: компактность и высокая эффективность

В традиционных системах испытаний частичных разрядов используется несколько отдельных устройств:

• испытательный трансформатор

• соединительный конденсатор

• ограничительный резистор

• делитель напряжения

Это увеличивает сложность системы и занимает много места.

Современный безчастичный разрядный высоковольтный испытательный трансформатор имеет интегрированную конструкцию, объединяющую:

• газонаполненный испытательный трансформатор

• соединительный конденсатор

• ограничительный резистор

• измерительный делитель напряжения

Преимущества такой конструкции:

• компактность

• снижение потерь

• упрощение монтажа

• стабильность параметров

05. Простая транспортировка и удобная установка

Благодаря высокой степени интеграции безчастичный разрядный высоковольтный испытательный трансформатор имеет значительно меньшие размеры и массу по сравнению с традиционными системами.

Это обеспечивает:

• удобство транспортировки

• быструю установку

• уменьшение занимаемой площади

• снижение стоимости инфраструктуры испытательной лаборатории

Для предприятий электроэнергетики и производителей оборудования это означает более эффективную организацию испытательных площадок.

Рекомендация по внутренней ссылке:

• раздел «Монтаж высоковольтного оборудования»

• раздел «Испытательные лаборатории»

06. Минимальное обслуживание и чистая эксплуатация

Одним из преимуществ современного оборудования является минимальное обслуживание.

В отличие от масляных систем, безчастичный разрядный высоковольтный испытательный трансформатор имеет полностью герметичную металлическую конструкцию.

Это обеспечивает:

• отсутствие утечек масла

• чистую эксплуатацию

• отсутствие необходимости регулярной замены изоляционной среды

Техническое обслуживание ограничивается только:

• периодическим контролем давления газа

• мониторингом плотности газа

Это значительно снижает эксплуатационные расходы.

Рекомендация по внутренней ссылке:

• раздел «Обслуживание испытательного оборудования»

• раздел «Техническая поддержка»

07. Низкий уровень частичных разрядов: более точные результаты испытаний

Одним из главных преимуществ является крайне низкий уровень собственных частичных разрядов системы.

В традиционных системах после установки:

• ограничительного резистора

• соединительного конденсатора

• делителя напряжения

уровень частичных разрядов может достигать около 10 pC.

В интегрированных системах уровень разрядов значительно ниже.

В интегрированном безчастичном разрядном высоковольтном испытательном трансформаторе:

общий уровень частичных разрядов может составлять около 5 pC.

Это обеспечивает:

• более точную диагностику

• более высокую чувствительность измерений

• соответствие международным стандартам испытаний.

Заключение

Современная электроэнергетика требует всё более точных и безопасных методов испытаний высоковольтного оборудования. Именно поэтому безчастичный разрядный высоковольтный испытательный трансформатор становится важным элементом испытательных лабораторий и производственных центров.

Основные преимущества такого оборудования:

• крайне низкий уровень частичных разрядов

• высокая электрическая прочность

• пожаробезопасная конструкция

• интегрированная система компонентов

• компактность и удобство монтажа

• минимальное обслуживание

Использование подобных решений позволяет повысить точность диагностики и обеспечить надёжность высоковольтного оборудования.

Рекомендуемое оборудование

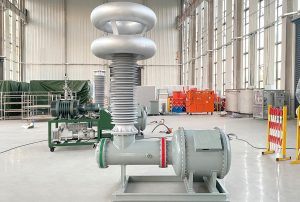

MS-YDQW безчастичный разрядный высоковольтный испытательный трансформатор

Компания Ухань Musen Electric Co., Ltd. разработала современную систему MS-YDQW безчастичный разрядный высоковольтный испытательный трансформатор, предназначенную для высокоточных испытаний частичных разрядов.

Основные преимущества оборудования:

1. Высокая дугогасящая способность и отличная изоляция

2. Пожаробезопасная конструкция с негорючим газом (внутренняя безопасность)

3. Малый вес и высокая степень интеграции конструкции

4. Интеграция следующих компонентов:

   • газонаполненный испытательный трансформатор

   • соединительный конденсатор

   • ограничительный резистор

   • делитель напряжения

5. Простая транспортировка и монтаж, небольшая занимаемая площадь

6. Чистая эксплуатация без масла, практически не требует обслуживания

7. Полностью герметичная металлическая конструкция, устойчивая к внешним условиям

Уровень частичных разрядов:

• традиционная система: около 10 pC

• интегрированная система MS-YDQW: около 5 pC

Подробнее о продукции можно узнать на официальном сайте компании:

Ухань Musen Electric Co., Ltd.
https://www.msdq.ru/
