Как эффективно выявить дефекты обмоток трансформатора с помощью измерителя сопротивления?

Как эффективно выявить дефекты обмоток трансформатора с помощью измерителя сопротивления?

тестер сопротивления обмоток трансформатора, измеритель сопротивления постоянному току, проверка силовых трансформаторов, Ухань Musen Electric, диагностика электрооборудования

В современной энергетике надежность силового трансформатора определяет стабильность всей энергосистемы. Одним из наиболее критических параметров при техническом обслуживании является сопротивление обмоток постоянному току. Малейшее отклонение от заводских норм может свидетельствовать о серьезных внутренних повреждениях, которые в будущем приведут к аварийному выходу оборудования из строя. Специалисты компании Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) подготовили данный материал, чтобы помочь инженерам и руководителям энергетических объектов правильно подойти к выбору диагностического оборудования и проведению испытаний.

1. Почему важна высокая точность измерения сопротивления обмоток?

Измерение сопротивления — это не просто формальная процедура. Это основной метод проверки целостности электрических цепей внутри бака трансформатора. Использование профессионального прибора, такого как тестер сопротивления обмоток трансформатора, позволяет выявить скрытые дефекты на ранней стадии. Любое изменение сопротивления указывает на ухудшение состояния контактов, что при рабочих нагрузках вызывает перегрев и разрушение изоляции.

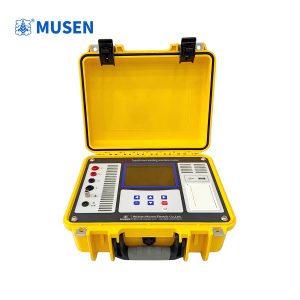

Transformer winding resistance tester

2. Какие дефекты выявляет измеритель сопротивления постоянному току?

Профессиональный измеритель сопротивления постоянному току является незаменимым инструментом для обнаружения следующих технологических и эксплуатационных проблем:

• Нарушение качества пайки и сварки: Плохие соединения между отводами и обмоткой создают локальные зоны нагрева.

• Ослабление контактных соединений: Вибрации в процессе работы могут привести к ослаблению болтовых соединений на переключателях ответвлений (ПБВ/РПН).

• Обрыв параллельных жил: В многожильных проводниках обрыв одной из жил трудно заметить визуально, но он мгновенно меняет общую проводимость цепи.

• Ошибки в подборе материалов: Выявление использования некачественной меди или алюминия с повышенным удельным сопротивлением.

3. Преимущества использования современного тестера сопротивления обмоток трансформатора

Эффективность диагностики напрямую зависит от функциональности прибора. Современный тестер сопротивления обмоток трансформатора от Musen Electric разработан с учетом суровых условий эксплуатации на подстанциях. Он обеспечивает быструю стабилизацию тока даже на обмотках с большой индуктивностью, что критически важно для экономии времени при проведении плановых работ.

4. Интеллектуальные функции и защита оборудования

Безопасность персонала и сохранность дорогостоящего оборудования являются приоритетом. Качественный прибор должен обладать следующими характеристиками:

• Защита от обратной ЭДС: Безопасное поглощение накопленной энергии при разрыве цепи.

• Температурная коррекция: Автоматический пересчет измеренного значения к стандартной температуре (например, 75°C) для корректного сравнения с паспортными данными.

• Автоматический выбор диапазона: Прибор сам определяет оптимальный ток для насыщения сердечника, исключая ошибки оператора.

5. Технические характеристики продукции Musen Electric

Наше оборудование сочетает в себе портативность и высокую лабораторную точность. Ниже представлены ключевые возможности наших устройств:

• Адаптивное питание: Работа от встроенного литиевого аккумулятора или сети 220 В. Заряда батареи хватает на проведение сотен измерений.

• Мощный выход: Шесть диапазонов тока с максимальным значением 10 А и напряжением до 25 В.

• Широкий диапазон измерений: От 500 мкОм до 50 кОм, что позволяет тестировать как мощные силовые агрегаты, так и измерительные трансформаторы.

• Комплексная защита: Включает защиту от обрыва цепи, перегрева и скачков напряжения.

Заключение

Регулярный мониторинг состояния обмоток — это залог долговечности вашего трансформаторного парка. Инвестиции в качественный тестер сопротивления обмоток трансформатора окупаются за счет предотвращения дорогостоящих ремонтов и минимизации рисков системных аварий. Musen Electric гарантирует точность, надежность и профессиональную техническую поддержку для каждого клиента в сфере энергетики.

Часто задаваемые вопросы (FAQ)

Как часто нужно проводить измерения сопротивления обмоток? Измерения проводятся при вводе в эксплуатацию, после капитального ремонта, при плановых испытаниях (обычно раз в 2-4 года) или после срабатывания релейной защиты при коротком замыкании.

Почему прибор автоматически выбирает ток измерения? Это необходимо для того, чтобы ток был достаточным для быстрого насыщения магнитной системы трансформатора, но при этом не вызывал нагрева обмотки, который может исказить результаты измерений.

Можно ли использовать прибор на удаленных объектах без доступа к электросети? Да, благодаря встроенному литиевому аккумулятору наши тестеры полностью автономны и могут работать в полевых условиях длительное время без подзарядки.

Влияет ли температура окружающей среды на точность теста? Сопротивление металла меняется с температурой. Поэтому наши приборы оснащены функцией термокомпенсации, которая приводит все данные к единому стандарту для объективного анализа.
