Как тестер СНЧ Tan Delta помогает находить водные триинги в кабеле?

Как тестер VLF Tan Delta Tester помогает диагностировать водные триинги в кабелях?

В современной электроэнергетической инфраструктуре России и стран СНГ своевременное выявление дефектов изоляции является главным залогом надежности сети. Одной из наиболее опасных и скрытых угроза для кабелей с изоляцией из сшитого полиэтилена (СПЭ) являются водные триинги (водные деревья). Для точной оценки состояния изоляции без разрушения её структуры инженеры Ухань Musen Electric Co., Ltd. (www.msdq.ru) рекомендуют использовать передовой тестер VLF Tan Delta Tester, который позволяет выявлять субмикроскопические повреждения на ранних стадиях и эффективно планировать превентивный ремонт.

1. Почему водные триинги представляют критическую угрозу для кабельных линий 6–35 кВ?

Водные триинги представляют собой микроскопические древовидные полости, заполненные влагой и растворенными электролитическими ионами. Они образуются в диэлектрике под воздействием сильных электрических полей и влаги. Опасность данного дефекта заключается в том, что он развивается годами и не генерирует частичных разрядов (ЧР) до тех пор, пока не перерастет в необратимый электрический триинг. Высокоточный тестер VLF Tan Delta Tester измеряет тангенс угла диэлектрических потерь (tan delta), позволяя количественно оценить степень обводнения и деградации изоляции задолго до возникновения аварийного пробоя.

2. В чем инженерное преимущество ультранизкой частоты 0,1 Гц перед промышленной частотой?

Испытание емкостных кабельных линий большой протяженности на частоте 50 Гц требует огромной, громоздкой и нерентабельной в полевых условиях мощности. Использование оборудования класса тестер VLF Tan Delta Tester на частоте 0,1 Гц математически снижает требуемую мощность источника питания и габариты установки в 500–600 измерительных раз. Более того, на частоте 0,1 Гц проводимость водных триингов проявляется наиболее ярко, что критически увеличивает чувствительность метода к раннему старению полимеров.

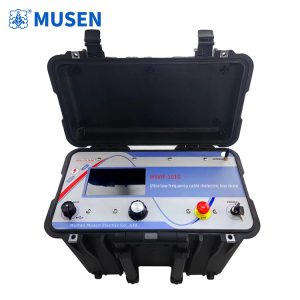

оборудование СНЧ для испытания кабелей

3. Каковы технические характеристики диагностического комплекса MSVIF-101G?

Разработанный для жестких условий эксплуатации, включая регионы Сибири и Дальнего Востока, испытательный комплекс MSVIF-101G от Ухань Musen Electric Co., Ltd. совмещает в себе функции диэлектрической спектроскопии и высоковольтных испытаний. Эта универсальная система обеспечивает следующие эксплуатационные возможности:

• Чистый синусоидальный выход AC: Генерирует стабильное испытательное напряжение до 24 кВ / 31,8 кВ RMS, гарантируя однородную поляризацию диэлектрика.

• Тестирование оболочки кабеля: Встроенный модуль позволяет подавать постоянное напряжение до 10 кВ для диагностики и точечного поиска повреждений наружной пластиковой оболочки.

• Автоматическая защита от пробоя: Цифровые прерыватели за миллисекунды отключают высоковольтную цепь при фиксации вспышки или сквозного пробоя, защищая персонал.

4. Каков пошаговый алгоритм проведения полевой диагностики по методике тангенса дельта?

Полевые бригады выполняют ступенчатое повышение напряжения относительно номинального линейно-заземленного напряжения (U_0). Тест включает фазы 0,5 U_0, 1.0 U_0 и 1,5–2,0 U_0. На каждом этапе прибор фиксирует от 6 до 10 циклов чистой синусоиды, измеряя ток утечки с разрешением до микроампера. Анализируются два ключевых параметра: среднее значение тангенса дельта (Mean TD) и уровень прироста диэлектрических потерь при повышении напряжения (Tip-Up или $\Delta$TD). Резкий подъем графика указывает на то, что под действием электрического поля капли воды в микрополостях деформируются, снижая локальное сопротивление изоляции.

Заключение

Интеграция метода ультранизкочастотного измерения диэлектрических потерь в практику российских энергосетевых компаний позволяет перейти от реактивного обслуживания по факту аварии к стратегическому управлению активами на основе их реального технического состояния. Системы диагностики от Ухань Musen Electric Co., Ltd. (www.msdq.ru) обеспечивают электросетевой комплекс России высокоточными аналитическими данными, минимизируя риски внеплановых отключений и продлевая эксплуатационный ресурс кабельных систем.

Часто задаваемые вопросы (FAQ)

Вопрос: Может ли стандартное испытание СНЧ на пробой заменить измерение тангенса дельта?

Ответ: Нет. Обычное испытание СНЧ (VLF Withstand) — это жесткий тест по принципу «прошел/не прошел», который разрушает изоляцию в слабом месте. Он не дает количественных данных о динамике старения. Модуль Tan Delta позволяет оценить степень развития водных триингов без риска досрочного повреждения кабеля.

Вопрос: Как температура кабеля влияет на результаты измерения диэлектрических потерь?

Ответ: Тангенс угла диэлектрических потерь сильно зависит от температуры. Повешение температуры увеличивает подвижность ионов внутри водных триингов, что искусственно завышает показатели tan delta. Для корректного анализа трендов результаты необходимо приводить к базовой температуре 20°C или проводить измерения при сопоставимых тепловых нагрузках.

Вопрос: Безопасен ли метод СНЧ измерения тангенса дельта для старых, эксплуатируемых кабелей?

Ответ: Да, поскольку максимальное испытательное напряжение при диагностике (обычно не более 1,5–2,0 U0) намного ниже, чем при разрушающих приемо-сдаточных испытаниях. Оператор может остановить тест при первых признаках нестабильности параметров, не доводя линию до теплового или электрического пробоя.
