Как работает тестер высокого давления VLF при испытании кабелей?

Как работает тестер высокого давления VLF при испытании силовых кабелей?

Надежность изоляции силовых кабелей является ключевым фактором стабильной работы распределительных сетей. Перед вводом кабельных линий в эксплуатацию, а также в процессе планового технического обслуживания энергетические компании проводят испытания на электрическую прочность изоляции. Это позволяет своевременно выявлять дефекты и предотвращать аварии в энергосистеме.

Одним из наиболее эффективных методов диагностики является испытание кабелей методом очень низкой частоты (VLF). Специальное оборудование — тестер высокого давления VLF— позволяет проводить высоковольтные испытания длинных кабельных линий с минимальным энергопотреблением и высокой точностью измерений.

В этой статье рассматриваются принципы работы технологии VLF, требования к подключению, стандартная процедура испытаний и рекомендации по выбору оборудования для энергетических компаний и электротехнических подрядчиков.

### 1. В чем заключается принцип испытаний кабеля методом VLF?

Испытания методом Very Low Frequency основаны на подаче переменного высокого напряжения с очень низкой частотой, как правило около 0,1 Гц. В отличие от стандартной промышленной частоты 50 Гц, использование низкой частоты значительно уменьшает емкостный ток длинных кабельных линий.

Это особенно важно для подземных и распределительных сетей средней напряженности, где длина кабелей может достигать нескольких километров. Благодаря снижению частоты оборудование может генерировать высокое напряжение без необходимости использования громоздких источников питания.

Современный vlf hipot tester формирует синусоидальное напряжение, которое подается на жилу кабеля, в то время как металлический экран кабеля надежно заземляется. Во время испытания система контролирует ток утечки и стабильность формы сигнала.

Если в изоляции присутствуют дефекты — например водяные деревья, старение материала или частичные разряды — параметры тока начинают изменяться. Это позволяет инженерам выявить потенциальные проблемы еще до возникновения аварийной ситуации.

2. Как правильно подключить кабель и обеспечить безопасность испытаний?

Перед проведением высоковольтных испытаний необходимо строго соблюдать правила безопасности. Кабель должен быть полностью отключен от электрической сети, проверен на отсутствие напряжения и разряжен.

Стандартная схема подключения предусматривает соединение высоковольтного выхода испытательной установки с токопроводящей жилой кабеля. Металлический экран или оболочка кабеля подключаются к надежному заземлению.

При испытании трехфазных кабельных линий каждая фаза тестируется отдельно. Остальные жилы в этот момент должны быть заземлены для предотвращения наведенных напряжений.

Во время работы тестер высокого давления VLF оператор контролирует основные параметры: испытательное напряжение, ток утечки и состояние защитных систем. В зоне испытаний должны быть установлены предупредительные знаки и защитные барьеры.

Соблюдение этих требований обеспечивает безопасность персонала и предотвращает повреждение оборудования.

3. Как проходит стандартная процедура испытания кабеля VLF?

Испытание кабеля методом VLF обычно проводится по стандартной процедуре, принятой в международной практике, включая рекомендации IEEE 400.2.

На первом этапе выполняется подготовка. Инженеры проверяют сопротивление изоляции кабеля, определяют его номинальное напряжение и длину линии. Затем на испытательном оборудовании задаются параметры теста: уровень напряжения, частота и продолжительность испытания.

После подготовки тестер высокого давления VLFпостепенно повышает напряжение до установленного уровня. Далее напряжение удерживается в течение заданного времени, обычно от 15 до 60 минут.

В этот период проводится постоянный контроль тока утечки. Стабильные значения свидетельствуют о хорошем состоянии изоляции. Если ток начинает увеличиваться или возникают признаки пробоя, испытание прекращается.

После завершения теста напряжение плавно снижается, а кабель обязательно разряжается на землю для удаления остаточной энергии.

4. Как выбрать оборудование для испытаний кабелей методом VLF?

При выборе оборудования необходимо учитывать несколько технических параметров. В первую очередь это номинальное выходное напряжение, которое должно соответствовать уровню напряжения испытываемого кабеля.

Также важным параметром является максимальная емкостная нагрузка. Длинные кабельные линии обладают значительной емкостью, поэтому испытательная установка должна обеспечивать стабильную работу при больших нагрузках.

Современный тестер высокого давления VLF   должен обладать функциями автоматического регулирования напряжения, системой защиты от перенапряжения и перегрузки по току, а также цифровой системой управления.

Дополнительными преимуществами являются возможность сохранения результатов испытаний, автоматическое формирование отчетов и удобный интерфейс управления.

Использование надежного оборудования позволяет энергетическим компаниям и сервисным организациям проводить точную диагностику состояния кабельных сетей и предотвращать аварийные отключения.

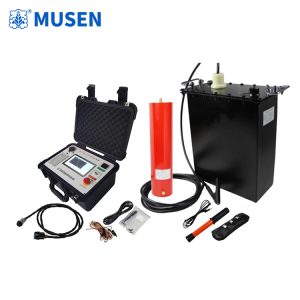

Генератор сверхнизкой частоты (СНЧ)

Рекомендуемое оборудование для испытаний кабелей

Компания Ухань Musen Electric Co., Ltd. специализируется на разработке и производстве оборудования для высоковольтных испытаний, которое широко используется энергетическими компаниями, промышленными предприятиями и сервисными организациями.

Для испытаний кабелей методом VLF рекомендуется серия установок:

MSVLF-30kV / 40kV / 50kV / 60kV / 80kV / 90kV — установка сверхнизкочастотных высоковольтных испытаний.

Основные преимущества оборудования:

• цифровая технология преобразования частоты и микропроцессорное управление;
• полностью автоматизированный процесс испытаний (повышение напряжения, измерение, защита);
• простое подключение и удобная эксплуатация в полевых условиях;
• многоуровневая система защиты (перенапряжение и перегрузка по току);
• высокая надежность и безопасность эксплуатации;
• несколько частот испытания: 0,1 Гц / 0,05 Гц / 0,02 Гц;
• компактная конструкция и малый вес, удобные для работы на объекте;
• современный интерфейс управления и автоматическая регистрация результатов испытаний.

Подробную информацию о продукции и технических решениях можно найти на официальном сайте:
🌐 https://www.msdq.ru/

Испытания силовых кабелей методом очень низкой частоты стали важным инструментом диагностики современных электрических сетей. Они позволяют эффективно проверять состояние изоляции длинных кабельных линий без использования громоздкого испытательного оборудования.

Правильное понимание принципа работы технологии VLF, соблюдение процедур подключения и использование надежных испытательных систем помогают энергетическим компаниям повысить надежность электроснабжения и снизить риск аварий.

Современные решения от Ухань Musen Electric Co., Ltd. позволяют специалистам проводить точные и безопасные испытания кабелей в условиях реальной эксплуатации энергосистем.
