Как применяются портативные системы мониторинга частичных разрядов для КРУ на подстанциях?

Как применяются портативные системы мониторинга частичных разрядов для КРУ на подстанциях?

В современных энергосистемах КРУ (газоизолированные распределительные устройства) широко используются в городских и промышленных сетях электроснабжения благодаря своей компактной конструкции, высокой надежности и адаптации к окружающей среде. Однако внутренние дефекты изоляции в оборудовании КРУ часто скрыты и труднообнаружимы, а частичный разряд (ЧР) является ранним признаком деградации изоляции.

Лаборатория испытаний на устойчивость к давлению ГИС

Традиционные стационарные системы онлайн-мониторинга, хотя и обеспечивают непрерывный мониторинг, дороги и сложны в развертывании, особенно негибкие для многоточечного полевого тестирования с использованием нескольких устройств. В отличие от них, портативные системы мониторинга частичных разрядов для КРУ позволяют быстро и гибко проводить тестирование оборудования подстанций, предоставляя эффективное решение для производителей оборудования, строительных компаний и подразделений по эксплуатации и техническому обслуживанию энергосистем.

1. Каков принцип работы портативной системы мониторинга частичных разрядов для КРУ?

Внутренние сигналы разряда в оборудовании КРУ обычно вызваны металлическими наконечниками, плавающими проводниками, загрязнением поверхности или старением изоляции и представляют собой переходные, высокочастотные, низкоэнергетические сигналы. Портативные системы мониторинга регистрируют эти сигналы с помощью сверхвысокочастотных (УВЧ) и высокочастотных датчиков тока (ВЧКТ), а также переходных напряжений заземления (ПНЗ) и проводят диагностику посредством цифровой обработки и фазового анализа.

Основное преимущество этой системы заключается в ее способности обнаруживать оборудование КРУЭ без его разборки, что особенно важно для действующих подстанций. Анализ сигналов фокусируется не только на амплитуде разряда, но и включает такие показатели, как фаза разряда и частота повторения, чтобы помочь определить тип дефекта, например, частичный разряд в изоляторах котлованов, разряд на конце проводника или разряд металлических взвешенных частиц.

2. Какие сценарии применения на подстанциях подходят для портативной системы мониторинга частичных разрядов КРУЭ?

Установка, ввод в эксплуатацию и приемка оборудования: После установки оборудования КРУЭ портативная система может быстро выполнить обнаружение частичных разрядов, чтобы убедиться в хорошем состоянии изоляции оборудования перед вводом в эксплуатацию. По сравнению с системами, работающими в режиме реального времени, портативное решение не требует длительной проводки, что делает его подходящим для быстрой приемки на месте.

Ежедневный осмотр и оценка рабочего состояния: Регулярные осмотры работающих подстанций являются ключевым аспектом обеспечения безопасности оборудования. Портативная система мониторинга может выполнять многоточечное обнаружение в плановых или внеплановых условиях, предоставляя данные о тенденциях состояния изоляции для ремонтных подразделений.

Диагностика и локализация неисправностей: При неисправности оборудования КРУЭ портативная система может помочь быстро определить источник частичного разряда, сокращая время простоя оборудования. Это особенно подходит для крупных систем КРУЭ и ГИЛ, позволяя избежать значительных потерь из-за разборки оборудования. 3. Применимые устройства и отраслевые области применения

1. Подстанции КРУЭ
Портативные системы мониторинга частичных разрядов широко используются на городских и промышленных подстанциях, удовлетворяя потребности в тестировании оборудования на разных уровнях напряжения.

2. Производители оборудования КРУЭ/ГИЛ
Производители могут использовать портативные системы на этапе заводских испытаний, чтобы гарантировать соответствие изоляционных характеристик оборудования стандартам, сокращая доработки и риски послепродажного обслуживания.

3. Производители стационарных изоляторов и конструктивных элементов
Для изоляторов и конструктивных элементов портативные системы могут проводить тестирование качества изоляции на этапе производства, обеспечивая техническую поддержку всего оборудования.

4. Как развернуть портативную систему на подстанции?

Размещение датчиков
Рациональное размещение датчиков повышает чувствительность обнаружения и снижает электромагнитные помехи на месте установки.

Подавление шума на месте установки
В зависимости от характеристик окружающей среды подстанции применяются меры экранирования и заземления для обеспечения точного сбора сигналов.

Обработка и анализ данных
Анализ амплитуды, фазы и частоты повторения полученных сигналов выполняется с использованием программных систем в сочетании со схемами конструкции оборудования для диагностики.

Анализ тенденций
Данные нескольких проверок могут быть использованы для анализа тенденций, чтобы помочь оценить процесс старения изоляции и обеспечить основу для принятия решений по эксплуатации и техническому обслуживанию. 5. Преимущества портативных систем мониторинга по сравнению с онлайн-системами

Высокая гибкость: применимы к различным моделям и сценариям работы оборудования КРУЭ

Низкая стоимость: нет необходимости в длительной проводке и стационарной установке

Быстрое развертывание: могут использоваться для ввода в эксплуатацию, инспекции и анализа неисправностей на месте

Широкая область применения: охватывает подстанции, системы ГИЛ и площадки производства изоляторов

Преимущества продукции и примеры проектов компании Wuhan Musen Electric Co., Ltd.

Компания Wuhan Musen Electric Co., Ltd. (https://www.msdq.ru/), ведущий отечественный производитель высоковольтного испытательного оборудования, предлагает широкий ассортимент портативных устройств мониторинга частичных разрядов для оборудования КРУЭ. Наша продукция широко используется в следующих проектах и ​​подразделениях:

Подстанции с КРУЭ: для приемки на месте и ежедневных проверок

Производители оборудования КРУЭ/КИР: для заводских испытаний и контроля качества

Производители конструктивных элементов изоляторов тигельного типа: для испытаний изоляции на этапе производства

Основной продукт: Устройство для испытания КРУЭ на выдерживаемое напряжение. Ключевые особенности:

Высоковольтное, полностью герметичное испытание в экранированном пространстве, обеспечивающее безопасное и надежное тестирование

Общий уровень частичного разряда контролируется в пределах 1–3 пКл

Малый размер, минимальное занимаемое пространство, легкие компоненты

Встроенный высоковольтный разъединитель, обеспечивающий многоцелевое использование

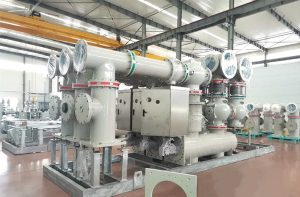

Измерительное устройство для определения частичного разряда переменного напряжения в КРУЭ

Простое подключение, прямое подключение к испытуемому объекту, что делает тестирование более удобным

Прочность и долговечность, способность выдерживать транспортировку на большие расстояния

Низкие требования к мощности системы, удобство использования на месте

Портативные системы мониторинга частичных разрядов играют незаменимую роль на подстанциях с КРУЭ, у производителей оборудования и на площадках производства изоляторов. Благодаря гибким, быстрым и точным методам обнаружения, это помогает инженерным подразделениям и производственным предприятиям снижать эксплуатационные риски, повышать надежность оборудования и принимать обоснованные решения по эксплуатации и техническому обслуживанию.

Как ведущий отечественный производитель высоковольтного испытательного оборудования, компания **Wuhan Musen Electric Co., Ltd. (https://www.msdq.ru/)** постоянно поставляет высококачественное портативное оборудование и решения для мониторинга частичных разрядов с использованием КРУЭ, поддерживая отечественные энергетические предприятия, подстанции и производителей оборудования в обеспечении безопасного, эффективного и надежного тестирования и управления в различных проектах.
