Как правильно выбрать анализатор ТТ и ТН для энергетических объектов?

 Как правильно выбрать анализатор ТТ и ТН для энергетических объектов?

анализатор ТТ и ТН, проверка трансформаторов тока, испытание трансформаторов напряжения, MS-601G, Musen Electric, электротехническое оборудование

В современной энергетике России и стран СНГ точность измерительных трансформаторов является фундаментом безопасности всей энергосистемы. Малейшая погрешность в работе трансформаторов тока (ТТ) или напряжения (ТН) может привести к некорректной работе систем релейной защиты и автоматики (РЗА), а также к значительным финансовым потерям при коммерческом учете электроэнергии. В данной статье мы разберем, как современные технологии автоматизации помогают инженерам проводить высокоточную диагностику в полевых условиях.

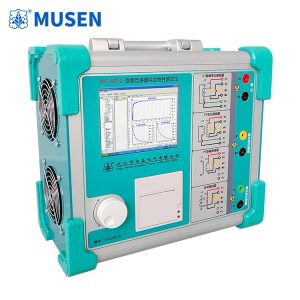

Комплект для проверки измерительных трансформаторов

1. Почему важна высокоточная проверка трансформаторов на подстанциях?

Для эксплуатирующих организаций и пусконаладочных управлений первоочередной задачей является подтверждение класса точности и характеристик намагничивания. Использование специализированного оборудования, такого как анализатор ТТ и ТН, позволяет своевременно выявить межвитковые замыкания или старение изоляции. Это критически важно для обеспечения селективности защиты при возникновении коротких замыканий в сетях высокого напряжения.

2. Какое оборудование необходимо для измерения вольтамперных характеристик?

Современный инженерный подход требует перехода от громоздких нагрузочных устройств к компактным цифровым системам. Профессиональный анализатор ТТ и ТН позволяет проводить испытания по принципу низкочастотного метода, что дает возможность определять напряжение точки перегиба до 45 кВ без подачи высокого напряжения. Это значительно повышает безопасность персонала и сокращает время проведения работ на ОРУ (открытых распределительных устройствах).

3. Как автоматизация упрощает процесс пусконаладочных работ?

Применение интеллектуальных систем позволяет выполнить весь цикл испытаний — от измерения сопротивления обмоток до проверки коэффициента трансформации и полярности — одним нажатием кнопки. Анализатор ТТ и ТН автоматически рассчитывает такие параметры, как коэффициент предельной точности (ALF), коэффициент безопасности приборов (FS) и постоянную времени вторичной цепи. Такой подход исключает человеческий фактор и гарантирует соответствие данных стандартам ГОСТ и МЭК (IEC).

4. Технические преимущества системы MS-601G от Musen Electric

Компания Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) предлагает передовое решение для энергетического сектора — интеллектуальный прибор MS-601G. Этот анализатор ТТ и ТН специально разработан для работы в суровых условиях эксплуатации и обладает следующими характеристиками:

• Многофункциональность: Полная диагностика ТТ (защитных, измерительных, класса TP) и электромагнитных ТН, включая снятие ВАХ, проверку коэффициента трансформации и угловой погрешности.

• Интеллектуальный расчет: Автоматическое построение кривых погрешности 5% и 10%, определение коэффициента перенапряжения и остаточной намагниченности.

• Инновационный метод: Использование низкочастотного метода тестирования для работы с трансформаторами, имеющими высокую точку насыщения.

• Эргономика: Упрощенная схема подключения позволяет выполнять большинство тестов без перекоммутации проводов, что делает процесс измерения максимально быстрым.

Подводя итог, можно утверждать, что внедрение цифровых анализаторов в практику обслуживания подстанций — это не просто дань моде, а производственная необходимость. Оборудование от Musen Electric обеспечивает высочайшую достоверность данных, что подтверждено эксплуатацией на крупнейших энергетических объектах по всему миру.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать данный прибор для проверки трансформаторов с напряжением точки перегиба выше 10 кВ?

Да, благодаря применению метода низких частот, анализатор ТТ и ТН MS-601G эффективно справляется с испытаниями трансформаторов, точка насыщения которых достигает 45 кВ, сохраняя при этом компактные габариты устройства.

2. Поддерживает ли оборудование международные и локальные стандарты точности?

Безусловно. Прибор полностью соответствует международным стандартам IEC 61869-2/3 и адаптирован для проведения метрологических проверок в соответствии с требованиями энергетических компаний.

3. Требуется ли специальное обучение для работы с анализатором?

Интерфейс прибора интуитивно понятен, а автоматизированные алгоритмы тестирования минимизируют необходимость ручных настроек. Тем не менее, Musen Electric предоставляет подробные инструкции и техническую поддержку для своих клиентов.

4. Какие параметры полярности и отношения проверяет прибор?

Анализатор ТТ и ТН с высокой точностью измеряет коэффициент трансформации, полярность выводов, а также определяет токовую и угловую погрешности, что необходимо для верификации коммерческих узлов учета.
