Введение в современную диагностику электросетей

В условиях современной энергетической инфраструктуры России и стран СНГ, где эксплуатируются как проверенные временем масляные выключатели, так и новейшие элегазовые распределительные устройства (КРУЭ), точность диагностики становится критическим фактором. Надежная работа энергосистемы напрямую зависит от состояния коммутационных аппаратов. Использование профессионального анализатора выключателей позволяет не только выявить текущие дефекты, но и спрогнозировать потенциальные отказы, минимизируя риски дорогостоящего простоя. Компания Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) предлагает передовые решения для мониторинга состояния первичного оборудования.

1. Почему важна точность временных характеристик при тестировании?

Одним из ключевых параметров безопасности является синхронность работы контактов. Анализатор выключателей фиксирует время замыкания и размыкания с точностью до микросекунд. В сетях с высоким напряжением даже минимальное рассогласование фаз может привести к возникновению неконтролируемой дуги и повреждению изоляции СФ6. Постоянный контроль этих параметров обеспечивает стабильность динамической устойчивости системы при коротких замыканиях.

2. Как измерение хода и скорости влияет на ресурс оборудования?

Механический износ — главная причина отказов выключателей. Современная система диагностики высоковольтных распределительных устройств позволяет отслеживать кривую хода контактов. Анализируя скорость в момент расхождения контактов и измеряя величину перелета (отскока), инженеры могут оценить состояние демпфирующих устройств. Это критически важно для вакуумных и элегазовых выключателей, где механические повреждения могут привести к потере герметичности или пробою.

3. В чем преимущества универсальных приборов для полевых испытаний?

Для энергетических компаний, обслуживающих удаленные объекты, мобильность и универсальность оборудования стоят на первом месте. Портативный тестер работы выключателей должен одинаково эффективно работать с различными типами приводов. Интеграция всех функций в одном корпусе позволяет сократить время подготовки к испытаниям и снизить вероятность ошибок персонала при подключении.

4. Роль динамического сопротивления в оценке износа контактов

Традиционное измерение статического сопротивления не дает полной картины состояния дугогасительных контактов. Использование инструмента измерения динамического сопротивления (DRM) позволяет увидеть изменение сопротивления непосредственно в процессе движения контакта. Это дает уникальную возможность оценить степень обгорания контактов внутри бака элегазового выключателя без его вскрытия, что значительно экономит ресурсы эксплуатирующей организации.

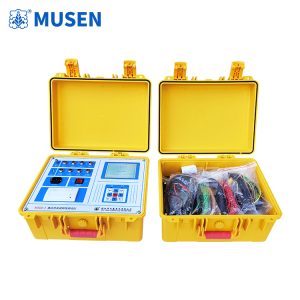

5. Техническое решение: Анализатор выключателей MSGK-E

Разработка компании Ухань Musen Electric Co., Ltd., модель MSGK-E, спроектирована с учетом специфики работы на крупных промышленных и сетевых объектах.

• Универсальность: Архитектура на базе промышленного компьютера позволяет работать со всеми моделями элегазовых выключателей (СФ6), КРУЭ, вакуумными и масляными выключателями как отечественного, так и зарубежного производства.

• Интеллектуальные датчики: В комплект входят датчики ускорения, вращения и линейного перемещения, которые легко монтируются на любые типы приводов.

• Гибкое управление: Поддержка внутреннего и внешнего триггеров, а также ручного режима запуска для адаптации к любым схемам РЗА.

• Мощный источник питания: Встроенный регулируемый источник питания с током до 20А обеспечивает автоматическую зарядку пружин привода без необходимости использования дополнительных кабелей.

анализатор высоковольтных выключателей

Переход к обслуживанию оборудования по фактическому состоянию невозможен без внедрения высокоточных измерительных приборов. Профессиональный анализатор выключателей от Musen Electric становится фундаментом цифровой трансформации подстанций, обеспечивая инженеров достоверными данными для принятия стратегических решений. Надежность, подтвержденная данными — это залог безопасности современной энергетики.

Часто задаваемые вопросы (FAQ)

Вопрос: Подходит ли MSGK-E для работы в условиях сильных электромагнитных помех на подстанциях 500 кВ?

Ответ: Да, прибор имеет усиленное экранирование и программные фильтры, разработанные специально для работы в условиях высокого уровня помех на действующих энергообъектах.

Вопрос: Можно ли с помощью этого прибора проверять контакторы?

Ответ: Безусловно. Универсальная схема измерения позволяет проводить диагностику не только силовых выключателей, но и высоковольтных контакторов различных типов.

Вопрос: Требуется ли специальное обучение для работы с программным обеспечением анализатора?

Ответ: Интерфейс прибора интуитивно понятен и переведен на русский язык. Компания Musen Electric также предоставляет подробные инструкции и техническую поддержку для быстрого освоения оборудования.

Вопрос: Как осуществляется передача данных для отчетности?

Ответ: Все результаты испытаний сохраняются во внутреннюю память и могут быть перенесены на ПК через USB для формирования протоколов в форматах Word или Excel в соответствии с государственными стандартами.
