Как избежать аварий на кабельных линиях? Обзор современных систем СНЧ для диагностики кабелей из СПЭ

Введение

Бесперебойное электроснабжение промышленных и муниципальных объектов в России, особенно в регионах с экстремальными климатическими нагрузками и высокой влажностью (таких как Северо-Западный регион, Сибирь и Дальний Восток), напрямую зависит от надежности силовых кабельных линий среднего напряжения. Переход от воздушных линий к подземным сетям из сшитого полиэтилена (СПЭ) требует внедрения передовых методов неразрушающего контроля. Компания Ухань Musen Electric Co., Ltd. (официальный сайт: https://www.msdq.ru/) предлагает высокотехнологичные решения для превентивной диагностики, которые позволяют энергетическим компаниям и промышленным предприятиям минимизировать риски аварийных отключений и оптимизировать затраты на ремонт.

1. Почему диагностика кабелей СНЧ так важна для энергосистемы России?

В условиях сурового российского климата подземные кабельные линии из СПЭ подвергаются интенсивному старению. Главной причиной преждевременного выхода кабелей из строя является образование «водяных триингов» (микроскопических полостей, заполненных водой) в слое изоляции. Со временем они превращаются в электрические триинги, что неизбежно ведет к сквозному пробою.

Традиционные испытания выпрямленным напряжением (DC) разрушительны для изоляции из СПЭ, так как они формируют опасные пространственные заряды, ускоряющие пробой после ввода линии в эксплуатацию. Именно поэтому современный СНЧ тестер тангенса дельты является незаменимым инструментом. Испытания на сверхнизкой частоте (0.1 Гц) позволяют моделировать рабочие нагрузки переменного тока без теплового и механического разрушения структуры кабеля. Метод измерения диэлектрических потерь (tan $\delta$) дает четкую количественную оценку степени старения изоляции, переводя обслуживание сетей из реактивного режима в проактивный.

2. Технические параметры экспертного СНЧ прибора контроля диэлектрических потерь

При выборе испытательного оборудования для российских энергообъектов критически важно оценивать точные инженерные параметры системы. Основным требованием к оборудованию класса СНЧ прибор контроля диэлектрических потерь является генерация чистой синусоидальной волны. Любые искажения формы сигнала приводят к погрешностям при расчете фазового сдвига между током и напряжением, что делает результаты диагностики недостоверными.

Вторым ключевым фактором является емкостная нагрузка (измеряемая в микрофарадах, мкФ). Длинные кабельные линии обладают высокой емкостью, поэтому внутренний источник питания прибора должен обладать достаточным зарядным током для поддержания частоты 0.1 Гц. Профессиональные системы Musen Electric оснащены функцией автоматического регулирования частоты (до 0.05 Гц или 0.02 Гц), что позволяет тестировать сверхдлинные кабельные участки без перегрузки и отключения оборудования.

3. Преимущества интеграции комплекса MSVIF-101G в структуру ПАО «Россети»

Для инженеров и служб эксплуатации в России компания Ухань Musen Electric Co., Ltd. разработала многофункциональный комплекс MSVIF-101G. Этот сверхнизкочастотный измеритель параметров изоляции и тангенса дельты специально оптимизирован для диагностики здоровья изоляции кабелей среднего напряжения и проведения профилактических испытаний. Измеряя параметры диэлектрических потерь и проводя испытания на СНЧ-сверхнизкой частоте непосредственно на объекте, прибор эффективно выявляет скрытые дефекты изоляции и повреждения оболочки.

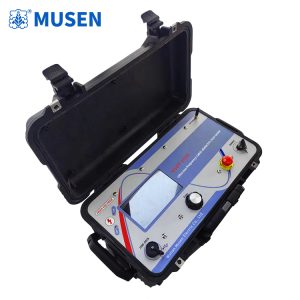

оборудование СНЧ для испытания кабелей

Технические возможности и параметры системы MSVIF-101G включают в себя:

• Высокое выходное напряжение: До 24 / 31.8 кВ RMS (чистая синусоида) для работы с кабелями 6 кВ, 10 кВ и 20 кВ.

• Интегрированная архитектура: Сочетание высоковольтных испытаний СНЧ и высокоточного измерения тангенса угла диэлектрических потерь в одном корпусе.

• Гибкость настроек: Поддержка постоянного тока (DC) и прямоугольной формы сигнала для специальных промышленных задач.

• Контроль оболочки: Испытание оболочки кабеля и точечное определение мест повреждений напряжением до 10 кВ.

• Высокая точность измерений: Мониторинг токов утечки на микроамперном уровне для фиксации ранних стадий деградации.

• Умная адаптация: Ручная и автоматическая регулировка частоты в зависимости от емкости линии.

• Безопасность оператора: Мгновенное обнаружение пробоя изоляции и автоматическое отключение высокого напряжения.

4. Соответствие оборудования стандартам ГОСТ и международным регламентам

Каждая поставляемая в РФ система контроля должна строго соответствовать нормативной базе для успешного прохождения аудита технической инспекции. Комплексный СНЧ измеритель параметров изоляции от Musen Electric полностью отвечает требованиям международного стандарта IEEE 400.2, который регламентирует критерии оценки состояния кабелей (Mean Tan Delta и Delta Tan Delta).

Кроме того, алгоритмы обработки данных адаптированы под требования отечественных стандартов, включая ГОСТ Р 55025 (кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ). Прибор автоматически формирует протоколы испытаний, готовые для сдачи техническому надзору крупных электросетевых компаний, таких как ПАО «Россети» или ОАО «РЖД».

Заключение

Внедрение СНЧ-диагностики с измерением тангенса дельты — это стратегическое решение, обеспечивающее долговечность энергетической инфраструктуры. Использование чистого синусоидального сигнала, высокая емкостная способность и строгое соответствие стандартам ГОСТ и IEEE позволяют оборудованию от Ухань Musen Electric Co., Ltd. своевременно локализовать дефекты, предотвращать аварийные ситуации и оптимизировать бюджеты на капитальный ремонт сетей.

5. Часто задаваемые вопросы (FAQ)

Вопрос 1: Как автоматическое регулирование частоты помогает при тестировании протяженных кабельных линий? Ответ: Любая СНЧ-установка имеет ограничение по выходному току. Так как длинный кабель обладает высокой емкостью, для его зарядки на частоте 0.1 Гц требуется большая мощность. Автоматическое снижение частоты до 0.05 Гц или 0.02 Гц пропорционально снижает потребляемый ток, что позволяет прибору успешно протестировать протяженную линию без ухода в защиту по перегрузке.

Вопрос 2: В чем разница между обычным СНЧ-испытанием на пробой и измерением тангенса дельты? Ответ: Испытание на пробой — это жесткий стресс-тест по принципу «прошел/не прошел», задача которого — дожечь уже критически поврежденное место. Измерение тангенса дельты — это полностью неразрушающий диагностический метод. Он измеряет общую степень старения диэлектрика и наличие водяных триингов, позволяя оценить остаточный ресурс кабеля без риска его повреждения во время теста.

Вопрос 3: Зачем в СНЧ-системах предусмотрена функция испытания оболочки напряжением до 10 кВ? Ответ: Наружная пластиковая оболочка защищает кабель от проникновения влаги. Механические повреждения при раскопках нарушают герметичность, туда попадает грунтовая вода, запуская процесс образования водяных триингов. Испытание оболочки постоянным током до 10 кВ позволяет выявить сквозные микротрещины на ранней стадии и устранить их локальным ремонтом до того, как пострадает основная изоляция СПЭ.

Вопрос 4: Каковы требования к калибровке СНЧ-оборудования для признания результатов испытаний в РФ? Ответ: Согласно метрологическим требованиям, испытательные высоковольтные установки должны проходить периодическую поверку или калибровку каждые 12 месяцев. Оборудование Musen Electric сопровождается технической документацией, обеспечивающей беспрепятственную интеграцию в российские реестры и поверку в аккредитованных лабораториях.
