Как выбрать СНЧ тестер тангенса дельты для диагностики кабелей в России?

СНЧ тестер тангенса дельты, СНЧ установка измерения диэлектрических потерь, MSVIF-101G, Ухань Musen Electric, диагностика кабеля
Ищете надежный СНЧ тестер тангенса дельты для электросетей России? Узнайте ключевые критерии выбора СНЧ установок измерения диэлектрических потерь кабелей СПЭ.

Надежность кабельных линий среднего напряжения (6, 10, 20 и 35 кВ) является основой стабильного энергоснабжения промышленных и городских объектов в Российской Федерации. Профессиональный СНЧ тестер тангенса дельты позволяет проводить неразрушающий контроль и точно оценивать степень старения изоляции из сшитого полиэтилена (СПЭ) и бумажно-пропитанной изоляции (БПИ) в условиях сурового российского климата.

1. Почему СНЧ тестер тангенса дельты необходим для энергосистем России?

Кабельные сети в регионах России подвергаются экстремальным температурным нагрузкам — от глубокого промерзания грунта зимой до высоких тепловых воздействий летом. В таких условиях традиционные испытания постоянным током (выпрямленным напряжением) разрушительны для кабелей из СПЭ, так как они приводят к накоплению пространственного заряда и последующему пробою. Современная СНЧ установка измерения диэлектрических потерь, работающая на частоте 0,1 Гц, эффективно решает эту задачу. Проведение измерений коэффициента диэлектрических потерь ($tan \delta$) дает возможность выявить развитие водных и электрических триингов на ранней стадии, предотвращая аварийные отключения на ответственных объектах.

2. Каковы технические стандарты и требования к выходному напряжению СНЧ?

Согласно действующим стандартам и регламентам ПУЭ/СТО Россети, испытательное напряжение при диагностике должно соответствовать номиналу линии с учетом коэффициентов надежности. Для качественной оценки состояния изоляции СНЧ генератор должен обеспечивать чистую синусоидальную форму волны. Профессиональный СНЧ тестер тангенса дельты должен обладать достаточной мощностью для работы с высокоемкостными объектами (длинными кабельными линиями). Оптимальным выбором для электросетевых компаний являются системы с выходным напряжением до 24 кВ среднеквадратичного значения (RMS) или 31.8 кВ, что покрывает большинство потребностей при испытаниях распределительных сетей 6, 10 и 20 кВ.

VLF Tan Delta Tester

3. Какие интегрированные функции повышают эффективность полевых испытаний?

Российские сервисные компании часто работают на удаленных объектах, что требует от оборудования максимальной многофункциональности и компактности. Современная СНЧ установка измерения диэлектрических потерь экспертного класса сочетает в себе сразу несколько режимов работы в одном корпусе:

• Испытание изоляции сверхнизкой частотой (с синусоидальной формой сигнала);
• Высокоточное измерение коэффициента диэлектрических потерь ($tan \delta$);
• Тестирование и точное определение мест повреждения оболочки кабеля постоянным током до 10 кВ;
• Автоматическое и ручное регулирование частоты для адаптации к емкости кабеля.

4. Заключение: ключевые параметры долгосрочной надежности оборудования

Выбор СНЧ оборудования для эксплуатации в России должен основываться не только на базовых электрических характеристиках, но и на климатической стойкости корпуса, уровне защиты от пыли и влаги, а также удобстве обработки данных. Программное обеспечение прибора должно формировать понятные протоколы испытаний с возможностью экспорта данных. Наличие официальной техподдержки и калибровки оборудования гарантирует точность измерений и бесперебойную эксплуатацию в течение многих лет, помогая эффективно управлять состоянием кабельного хозяйства.

5. Часто задаваемые вопросы (FAQ)

Вопрос 1: Почему для кабелей из СПЭ в России запрещено использовать постоянный ток (Hipot)?

При подаче высокого постоянного напряжения в толще изоляции СПЭ формируются пространственные электрические заряды, особенно в местах локальных дефектов и увлажнения. После включения кабеля в рабочую сеть переменного тока эти заряды вызывают критическую напряженность поля, что мгновенно приводит к сквозному пробою изоляции.

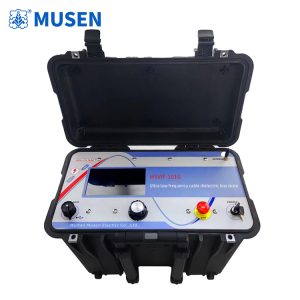

Вопрос 2: Какую роль играет функция автоматического регулирования частоты в установке MSVIF-101G?

Емкость длинных силовых кабелей может превышать нагрузочную способность стандартного генератора при частоте 0,1 Гц. Система MSVIF-101G способна автоматически или вручную снижать частоту тестового сигнала (например, до 0,05 Гц или 0,02 Гц), что пропорционально снижает потребляемую реактивную мощность и позволяет испытывать протяженные участки линий.

Вопрос 3: Как измерить тангенс дельты помогает локализовать дефекты оболочки?

Комплексные СНЧ системы имеют встроенный модуль для испытания оболочки постоянным током до 10 кВ. При повреждении шланга из полиэтилена влага проникает к экрану кабеля, вызывая рост токов утечки. Измерение диэлектрических потерь и последующий поиск методом шагового напряжения позволяют точно определить координату повреждения оболочки на трассе.
