Выпрабавальная платформа пераменнага току на вытрымлівае напружанне 750кВ

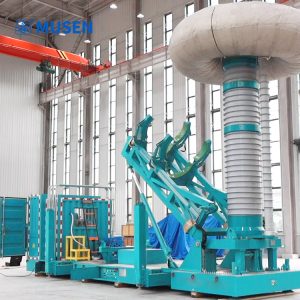

Гэтая інтэграваная выпрабавальная платформа пераменнага току на 750 кВ, якая мацуецца на транспартным сродку, складаецца з шасі, элегазовага рэактара, кандэнсатара-дзельніка напружання на элегазе, трансфарматара ўзбуджэння, частасна-мадуляванай крыніцы харчавання і аўтаматычнай пад’ёмнай прылады. Рэактар ​​і дзельнік напружання інтэграваны з выкарыстаннем герметычнай тэхналогіі, што прыводзіць да кампактнай канструкцыі.

Яна можа выкарыстоўвацца для выпрабаванняў пераменнага току на месцы энергаабсталявання з узроўнем напружання 500 кВ і ніжэй. Яна можа выкарыстоўвацца для падключэння паміж портамі да выпрабавальнага абсталявання, такога як ГІС, у месцах з абмежаванай прасторай, такіх як гідраакумулюючыя электрастанцыі і падземныя падстанцыі.

Некалькі спецыфікацый: інтэграваная выпрабавальная платформа дапаможнага пераменнага току на 500 кВ, 750 кВ і 1000 кВ.

Яна выкарыстоўвае гідраўлічна апускаемы метад транспарціроўкі з вышынёй транспарціроўкі менш за 2 метры, што палягчае перасячэнне мастоў і тунэляў. Платформа абсталявана рознымі сейсмічнымі і амартызацыйнымі мерамі і паспяхова прайшла 12 000 кіламетраў транспарціроўкі ў складаных дарожных умовах, што дэманструе яе сумяшчальнасць з рознымі дарожнымі ўмовамі. Пасля прыбыцця прадукту на пляцоўку выпрабаванні на вытрымлівае напружанне можна праводзіць без высадкі з транспартнага сродку. Гідраўлічная сістэма пад’ёму дазваляе ўсталёўваць і размяшчаць асноўны блок адным пстрычкай мышы, што выключае неабходнасць у другасным пад’ёме і зборцы. Пасля размяшчэння асноўнага блока час выпрабаванняў скарачаецца да менш чым 5 хвілін, што значна паляпшае эфектыўнасць выпрабаванняў на месцы. Пры гарызантальным размяшчэнні высакавольтныя правады папярэдне падключаюцца да першасных клем рэактара, таму на месцы патрабуецца падключыць толькі высакавольтныя правады выпрабавальнай устаноўкі. Гэта памяншае накладныя выдаткі і павышае бяспеку персаналу. Асноўныя характарыстыкі

1. Бартавая мабільная інтэграваная платформа: Уся рэзанансная выпрабавальная сістэма серыі 750 кВ высока інтэграваная ў спецыяльны транспартны сродак, што дазваляе гнутка разгортваць выпрабавальныя магчымасці.
2. Сістэма гідраўлічнага назапашвання і зніжэння напружання: асноўныя кампаненты (напрыклад, рэактары) аўтаматычна падымаюцца і апускаюцца з дапамогай бартавой платформы напружання, што выключае неабходнасць пад’ёму і ручнога перамяшчэння, значна павышаючы эфектыўнасць і бяспеку.

3. Хуткае разгортванне на месцы: выпрабаванні пачынаюцца адразу пасля выраўноўвання гідраўлічных апор, што выключае складаныя працэдуры пад’ёму і значна скарачае час падрыхтоўкі.

4. Цалкам аўтаматызаваны працэс выпрабаванняў: аўтаматычная налада фіксуе кропку рэзанансу, што дазваляе адным пстрычкай мышы завяршыць увесь працэс павышэння, вызначэння часу і паніжэння напружання на аснове зададзеных параметраў.

5. Дыстанцыйнае і бяспечнае кіраванне: падтрымка валаконна-аптычнага дыстанцыйнага кіравання, што гарантуе, што аператары могуць праводзіць выпрабаванні з бяспечнай адлегласці.

6. Інтэлектуальная абарона і маніторынг: некалькі абарон у рэжыме рэальнага часу (перанапружанне, перагрузка па току, перакрыццё і г.д.) у спалучэнні з маніторынгам ключавых параметраў і рэгістрацыяй дадзеных забяспечваюць бяспечнае і надзейнае выпрабаванне.

7. Надзейнае зазямленне: інтэграваныя прылады зазямлення вялікага сячэння і выяўленне зазямлення забяспечваюць надзейнае зазямленне абсталявання падчас выпрабаванняў.

1. Намінальнае напружанне: 750 кВ
2. Намінальны ток: 6 А
3. Намінальная выходная магутнасць: 4500 кВА
4. Працягласць працы: ≥30 хвілін
5. Рэзанансны рэактар: Намінальная індуктыўнасць 435 Гц
6. Рабочая частата: 30-300 Гц
7. Размеркаванне магутнасці: Намінальная індуктыўнасць 435 Гц, уваходны трохфазны чатырохправадны пераменны ток 380 кВ ± 10% + N 50 Гц, гідраўлічнае размеркаванне магутнасці трохфазнае ёмістны дзельнік напружання 40 А
8. Намінальная ёмістасць: 8000 пФ
9. Гідраўлічная сістэма:

1) Нізкі працоўны ціск сістэмы 3 МПа ± 1 МПа

2) Сярэдні працоўны ціск сістэмы 8 МПа ± 1 МПа

3) Высокі працоўны ціск сістэмы 16 МПа ± 1 МПа

4) Рабочы паток сістэмы 25 л/мін

10. Памеры: 9300 мм (Д) х 2300 мм (Ш) х 2600 мм (вышыня), вага: 16 000 кг
