Анализатор частотной характеристики с разверткой – принципы и преимущества
Ниже описаны принципы и преимущества анализатора частотной характеристики с разверткой (АЧХ):
Принципы: Основной принцип работы анализатора частотной характеристики с разверткой – анализ цепей. Он рассматривает тестируемое устройство (например, обмотки трансформатора или цепи) как линейную двухполюсную схему.
Внутренний источник сигнала подает на устройство серию непрерывно изменяющихся (развертку) синусоидальных сигналов возбуждения с постоянной амплитудой. Одновременно высокоточная система сбора данных измеряет отношение амплитуд (усиление/ослабление) и разность фаз между выходным сигналом отклика и входным сигналом возбуждения в различных частотных точках. Сканируя всю интересующую полосу частот, получается кривая, описывающая передаточные характеристики устройства в зависимости от частоты – частотная характеристика.
Преимущества:
Высокая точность и высокое разрешение: способность регистрировать малейшие изменения импедансных характеристик устройства с чрезвычайно высоким разрешением по частоте и динамическим диапазоном, что обеспечивает точные результаты.
**Мощные возможности диагностики неисправностей:** Чрезвычайная чувствительность к мельчайшим изменениям механических деформаций, таким как смещение обмоток трансформатора, вздутия и межвитковые замыкания, а также к внутренним параметрам цепи (таким как индуктивность и емкость), что позволяет обнаруживать ранние неисправности, которые не могут быть обнаружены традиционными методами.
**Неинтрузивное тестирование:** Низкоуровневый тестовый сигнал не повредит оборудование, что позволяет оценивать состояние трансформаторов без отключения питания или слива масла.
**Интуитивно понятный сравнительный анализ:** Сравнивая текущую частотную характеристику с заводскими или историческими эталонными кривыми, можно интуитивно и количественно определить изменения состояния оборудования, что позволяет проводить предиктивное обслуживание.
Короче говоря, это мощный инструмент для углубленной диагностики и проверки работоспособности сложного электрооборудования.

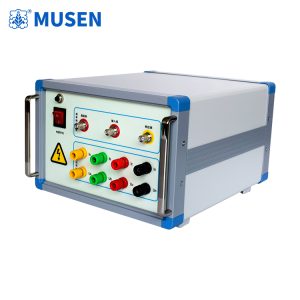

Анализатор амплитудно-частотной характеристики (АЧХ) – MSBR-I
Анализатор АЧХ используется для измерения деформации обмоток силовых трансформаторов напряжением 66 кВ и выше, а также других трансформаторов специального назначения. В процессе эксплуатации и транспортировки силовые трансформаторы неизбежно подвергаются воздействию различных токов короткого замыкания или механическим воздействиям. Под действием мощной электродинамической силы, создаваемой током короткого замыкания, обмотки трансформатора могут потерять устойчивость, что приводит к появлению остаточных деформаций, таких как локальное скручивание, вздутие или смещение, что серьезно влияет на безопасную эксплуатацию трансформатора. Этот прибор измеряет деформацию обмоток трансформатора с помощью анализа АЧХ в соответствии с национальным стандартом электроэнергетики DL/T911-2016 и международным электротехническим стандартом IEC60076-18. Он измеряет амплитудно-частотную характеристику (АЧХ) каждой обмотки трансформатора и сравнивает результаты испытаний в продольном или поперечном направлении. На основе степени изменения АЧХ он определяет возможную деформацию обмоток трансформатора.
