Введение: Проблематика высоковольтных испытаний в современной энергетике

Для специалистов энергетических компаний России и стран СНГ надежность кабельных линий из сшитого полиэтилена (СПЭ) является приоритетом. Традиционные методы испытаний постоянным током уходят в прошлое, так как они могут повредить структуру изоляции. Современным и безопасным решением является СНЧ установка, которая позволяет проводить приемосдаточные и эксплуатационные испытания объектов с большой электрической емкостью. Компания «Ухань Musen Electric Co., Ltd.» (https://www.msdq.ru/) предлагает передовые системы, адаптированные под строгие требования отраслевых стандартов.

1. Почему частота 0,1 Гц критически важна для испытаний?

Основная сложность при проверке силовых кабелей и обмоток генераторов — их высокая емкость. Использование промышленной частоты 50 Гц потребовало бы громоздкого оборудования огромной мощности. СНЧ установка решает эту задачу путем снижения частоты до 0,1 Гц или ниже. Это позволяет уменьшить габариты испытательного оборудования в сотни раз, сохраняя при этом эффективность воздействия переменного напряжения на диэлектрик. Такой подход позволяет выявлять дефекты (например, «водные триинги») без риска создания опасного объемного заряда, характерного для выпрямленного напряжения.

2. Соответствие международным и локальным стандартам качества

В международной практике, согласно стандартам IEEE 400.2 и IEC 60502-2, испытания на сверхнизкой частоте являются обязательными для современных электросетей. Применение СНЧ установки от Musen Electric гарантирует точность измерений и чистоту синусоидального сигнала. Для российских инженеров это означает возможность проведения диагностики в полном соответствии с техническими регламентами, обеспечивая прозрачность результатов для заказчиков и надзорных органов. Высокая точность измерения пикового напряжения (до 1%) делает наши приборы эталоном надежности в полевых условиях.

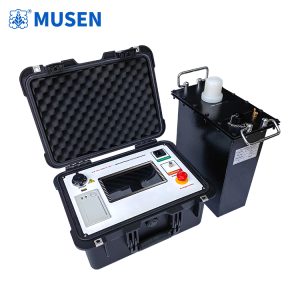

Генераторы сверхнизкой частоты

3. Преимущества портативности и автоматизации в полевых условиях

Эксплуатация оборудования в условиях подстанций требует мобильности. Современная СНЧ установка серии MSVIF отличается компактным исполнением, что позволяет транспортировать её в обычном автомобиле. Интуитивно понятный интерфейс на русском языке и автоматизированные циклы испытаний минимизируют влияние человеческого фактора. Встроенные системы защиты от пробоя и перенапряжения обеспечивают полную безопасность персонала, что является критически важным аспектом для любой электросетевой компании.

4. Технические характеристики: Серия MSVIF от Musen Electric

Для профессионального использования мы предлагаем линейку сверхнизкочастотных генераторов MSVIF со следующими параметрами:

• Номинальное выходное напряжение: варианты 30 кВ / 40 кВ / 50 кВ / 60 кВ / 80 кВ / 90 кВ

• Выходные частоты: 0,1 Гц, 0,05 Гц, 0,02 Гц

• Максимальная нагрузочная способность:

  • При 0,1 Гц: до 1,1 мкФ

  • При 0,05 Гц: до 2,2 мкФ

  • При 0,02 Гц: до 5,5 мкФ

• Точность измерения: 1%

• Коэффициент искажения формы волны: ≤ 5%

5. Часто задаваемые вопросы (FAQ) для инженеров-электриков

Вопрос 1: Можно ли использовать СНЧ для испытания старых кабелей?

Да, это наиболее щадящий метод для диагностики старой изоляции. Он позволяет локализовать слабые места, не разрушая при этом здоровые участки кабеля, в отличие от испытаний постоянным током.

Генератор сверхнизкой частоты

Вопрос 2: Какова максимальная длина кабеля, которую можно проверить?

Это зависит от емкости кабеля и выбранной частоты. Например, при частоте 0,02 Гц наша СНЧ установка может тестировать объекты емкостью до 5,5 мкФ, что соответствует очень длинным кабельным линиям.

Вопрос 3: Как оборудование реагирует на пробой изоляции во время теста?

Система мгновенно фиксирует скачок тока и отключает высокое напряжение в течение миллисекунд. Данные о напряжении пробоя сохраняются в памяти устройства для последующего анализа.

Вопрос 4: Требуется ли специальное обучение для работы с прибором?

Прибор спроектирован так, чтобы быть максимально простым в использовании. Достаточно базовых знаний по технике безопасности при работе с высоким напряжением.

  Инвестиции в долговечность вашей энергосистемы

Выбор правильного диагностического оборудования — это залог отсутствия аварийных отключений и экономии бюджета на ремонты. СНЧ установка от Ухань Musen Electric Co., Ltd. сочетает в себе научный подход и практическую надежность. Мы приглашаем энергетиков и руководителей предприятий ознакомиться с полным каталогом наших решений на официальном сайте https://www.msdq.ru/. Обеспечьте стабильную работу ваших сетей вместе с технологиями Musen Electric.
