Как повысить надежность КРУ и КСО? Ультразвуковой дефектоскоп для диагностики частичных разрядов
2026-04-01
Как повысить надежность КРУ и КСО? Ультразвуковой дефектоскоп для диагностики частичных разрядов
Ключевые слова (Keywords): Ультразвуковой тестер частичных разрядов, диагностика ЧР, Musen Electric, высоковольтное оборудование, контроль изоляции
В современных условиях эксплуатации энергетических систем России и стран СНГ, предотвращение аварийных выходов из строя высоковольтного оборудования является приоритетной задачей. Основной причиной пробоя изоляции в ячейках КРУ, КСО и кабельных линиях является возникновение частичных разрядов (ЧР). Компания Ухань Musen Electric Co., Ltd. (https://www.msdq.ru/) предлагает передовые решения для неразрушающего контроля, позволяющие оценить техническое состояние активов в режиме реального времени.
1. Почему традиционные методы контроля КРУ и кабельных муфт недостаточно эффективны?
Классические методы испытаний часто требуют вывода оборудования из эксплуатации, что ведет к перерывам в электроснабжении. Однако дефекты изоляции могут развиваться стремительно между плановыми проверками. Использование такого прибора, как детектор частичных разрядов, позволяет техническому персоналу проводить инспекции под рабочим напряжением. Это критически важно для ответственных потребителей, где недопустим даже кратковременный простой.
2. Преимущества применения технологии «Ультразвуковой тестер частичных разрядов»
Ультразвуковой метод основан на регистрации акустических волн, возникающих при ионизации воздуха в местах дефектов. Профессиональный ультразвуковой тестер частичных разрядов эффективно локализует утечки тока по поверхности изоляторов, коронные разряды и искрение в кабельных наконечниках. Благодаря высокой чувствительности датчиков, устройство способно обнаружить проблему на самой ранней стадии, когда тепловизионный контроль еще не фиксирует перегрев.

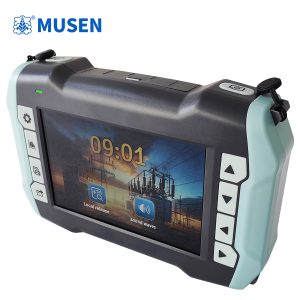

Портативный тестер частичных разрядов (ПТ)
3. Комплексная диагностика: UHF и TEV методы для КРУ и ГРУ
Для полной оценки состояния оборудования в закрытых распределительных устройствах рекомендуется использовать многофункциональные системы. Современная система онлайн-мониторинга и диагностики ЧР объединяет в себе несколько физических принципов. Помимо ультразвука, применяются датчики переходного напряжения на землю (TEV) и сверхвысокочастотные датчики (UHF). Такой комплексный подход гарантирует обнаружение как поверхностных, так и глубоких внутренних дефектов в элегазовой изоляции (КРУЭ) и трансформаторах.
4. Технические характеристики и функциональные возможности прибора
Область применения: Неинвазивные методы обнаружения и локализации дефектов частичного разряда в высоковольтном электрооборудовании.
Принципы обнаружения: Ультразвуковой метод (UA), метод переходного напряжения на землю (TEV) и сверхвысокочастотный метод (UHF).
Конфигурация датчиков: Стандартные датчики UA и TEV; опционально доступны специализированные датчики для трансформаторов, КРУЭ и высоковольтных кабелей.
Ключевые особенности:
- Измерение в режиме онлайн: Проведение работ без отключения потребителей и снятия напряжения.
- Высокая помехозащищенность: Эффективная фильтрация внешних электромагнитных шумов для точности данных.
- Масштабируемость: Возможность подключения различных типов датчиков для расширения функционала.
- Длительная автономность: Литий-полимерный аккумулятор обеспечивает до 8 часов непрерывной работы в полевых условиях.

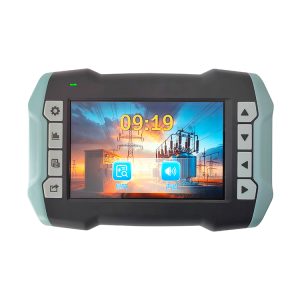

Ультразвуковое оборудование для контроля частичных разрядов
5. Заключение: Инновации Musen Electric для безопасности энергообъектов
Переход к ремонтам по фактическому состоянию (CBM) невозможен без надежных инструментов диагностики. Интеграция в эксплуатационный процесс устройства ультразвуковой тестер частичных разрядов позволяет минимизировать риски техногенных аварий и продлить срок службы дорогостоящего оборудования. Ухань Musen Electric Co., Ltd. продолжает поставлять высокотехнологичное оборудование, адаптированное под жесткие требования энергетического сектора.
Часто задаваемые вопросы (FAQ)
1. Можно ли использовать прибор во время дождя или высокой влажности?
Для получения точных результатов ультразвуковой диагностики рекомендуется проводить измерения в сухую погоду, так как повышенная влажность может создавать естественные фоновые шумы, имитирующие разряды.
2. В чем разница между датчиками TEV и ультразвуком?
Ультразвуковой датчик фиксирует акустические сигналы, выходящие через технологические зазоры в корпусе. Датчик TEV фиксирует электромагнитные импульсы на металлической оболочке оборудования, вызванные внутренними разрядами.
3. На каком расстоянии прибор может обнаружить разряд на ЛЭП?
При использовании стандартного ультразвукового датчика эффективное расстояние составляет несколько метров. При использовании параболического рефлектора (опция) дистанция обнаружения на воздушных линиях значительно увеличивается.
4. Требуется ли калибровка прибора перед каждым использованием?
Прибор имеет функцию самодиагностики при включении. Регулярная метрологическая поверка рекомендуется раз в год для обеспечения официальной точности измерений согласно стандартам отрасли.
