Измеритель сопротивления обмоток постоянному току – варианты применения и преимущества.

Измеритель сопротивления обмоток постоянному току – варианты применения и преимущества.

Измеритель сопротивления обмоток постоянному току – это специализированный прибор, используемый для точного измерения сопротивления обмоток постоянному току трансформаторов, двигателей и т. д. Его варианты применения и основные преимущества:

I. Основные области применения

1. Заводские и приемочные испытания трансформаторов: измерение сопротивления обмоток постоянному току для проверки правильности выбора материалов обмоток, качества сварки и количества витков.

2. Оценка состояния переключающего устройства: оценка состояния контактов и эксплуатационной надежности переключателя путем измерения значений сопротивления в каждом положении переключающего устройства.

3. Диагностика и предотвращение неисправностей: диагностика таких дефектов, как межвитковые замыкания и неплотные соединения выводов в обмотках, а также периодический контроль изменения сопротивления для предотвращения неисправностей.

4. Контроль качества обмотки двигателя: используется для проверки качества соединения обмоток генератора и двигателя после изготовления и ремонта.

II. Основные преимущества

1. Высокая точность измерений: четырёхпроводной метод позволяет исключить влияние сопротивления выводов, обеспечивая базовую точность 0,2% и максимальное разрешение 1 мкОм.

2. Быстрая конструкция индуктивного сопротивления: Специальная схема эффективно компенсирует большую индуктивность обмоток, сокращая время тестирования с десятков минут при использовании традиционных методов до 10 секунд.

3. Интеллектуальное преобразование температуры: Автоматическое преобразование измеренных значений в стандартные температуры (например, 75 °C), поддерживает сравнение и анализ архивных данных.

4. Безопасная и удобная эксплуатация: Испытательное напряжение <40 В, комплексные функции защиты, портативная конструкция, подходящая для использования в полевых условиях.

5. Интеллектуальный анализ данных: Автоматически рассчитывает коэффициент дисбаланса трёх фаз, определяет его соответствие стандартам и формирует профессиональный отчёт об испытаниях.

Этот прибор является ключевым инструментом для диагностики качества соединения обмоток и оценки состояния оборудования, обеспечивая важную гарантию безопасной эксплуатации электрооборудования.

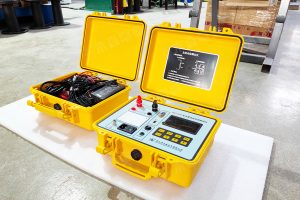

Измеритель сопротивления обмоток постоянного тока MS-520S обеспечивает одновременное подключение трёхфазного питания, независимую выборку тока и напряжения, а также одновременное измерение и отображение значений трёхфазного сопротивления и коэффициента несимметрии трёхфазных обмоток, что значительно сокращает время испытания сопротивления постоянному току трансформатора и решает проблему длительного времени испытания сопротивления постоянному току различных регулировочных обмоток силовых трансформаторов.

1. Прибор позволяет выбирать значение выходного тока, соответствующее объекту испытания, что в основном подходит для измерения индуктивного сопротивления трансформаторов, измерительных трансформаторов и т. д.

2. Для крупных трансформаторов с пятистержневым сердечником и низковольтной обмоткой, соединённой треугольником, прибор может использовать метод последовательного возбуждения высоким и низким напряжением. Прибор автоматически подключает вспомогательную цепь намагничивания обмотки, обеспечивая быстрое и точное измерение сопротивления постоянному току низковольтной обмотки.
3. Прибор оснащен функцией трехканального тестирования для измерения сопротивления постоянному току трехфазной обмотки с одним соединением обмоток в звезду, автоматически рассчитывая коэффициент несимметрии трехфазной обмотки, что значительно экономит время измерения и повышает эффективность работы. Также доступна функция пофазного тестирования для пофазного тестирования трансформаторов с соединением YN или D(Y) до завершения испытания.
