последовательный резонанс без локального усилителя

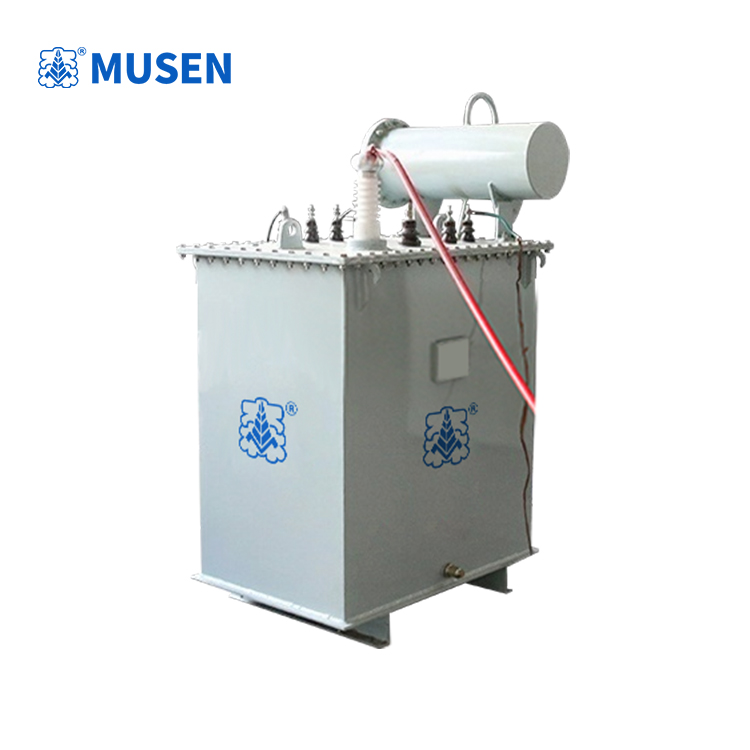

Он в основном используется для испытаний на устойчивость к напряжению переменного тока и испытаний на частичный разряд всего электрооборудования. При использовании возбуждающего трансформатора для возбуждения последовательной или параллельной резонансной петли, катушка индуктивности реактора L и испытательный конденсатор C в петле резонируют, регулируя выходную частоту источника питания с переменной частотой, а резонансное напряжение — это напряжение, подаваемое на испытуемое изделие. или непосредственно на выходе на первичную обмотку трансформатора через промежуточный трансформатор для испытания на индуктивное выдерживаемое напряжение.
Описание
маркер
MSWJXZ Устройство для резонансных испытаний серии с преобразованием частоты с частичным усилением
Он в основном используется для испытаний на устойчивость к напряжению переменного тока и испытаний на частичный разряд всего электрооборудования. При использовании возбуждающего трансформатора для возбуждения последовательной или параллельной резонансной петли, катушка индуктивности реактора L и испытательный конденсатор C в петле резонируют, регулируя выходную частоту источника питания с переменной частотой, а резонансное напряжение — это напряжение, подаваемое на испытуемое изделие. или непосредственно на выходе на первичную обмотку трансформатора через промежуточный трансформатор для испытания на индуктивное выдерживаемое напряжение.
Испытательная система подходит для:
1. Испытание силового трансформатора на устойчивость к индукционному напряжению и частичному разряду.
2. Испытание трансформатора на устойчивость к переменному току и частичному разряду.
3. Испытание силовых кабелей на устойчивость к переменному току.
4. Испытание на стойкость к переменному току комбинированных электроприборов с КРУЭ.
5. Испытание емкостного оборудования, такого как автоматические выключатели, разъединители, изоляторы и вводы, выдерживаемое напряжение переменного тока.
6. Он подходит для испытаний больших генераторных установок на устойчивость к напряжению силовой частоты.
7. Подходит для крупномасштабных тестовых источников питания наземной сети.
Особенности продукта:
1. Хорошая эквивалентность теста. На выходе используется синусоидальная волна, искажения формы сигнала невелики, коэффициент искажения составляет <3%, а пик измерять не нужно.
2. Оптоволоконное управление используется для полной изоляции контуров управления высоким и низким напряжением.
3. Безопасное и надежное, это устройство объединяет в себе различные средства защиты. В том числе: защита от пробоя разряда, защита от перенапряжения, защита от короткого замыкания на выходе, защита от нулевого включения, защита контура усиления мостового рукава, защита от кривой мощности и т. Д.

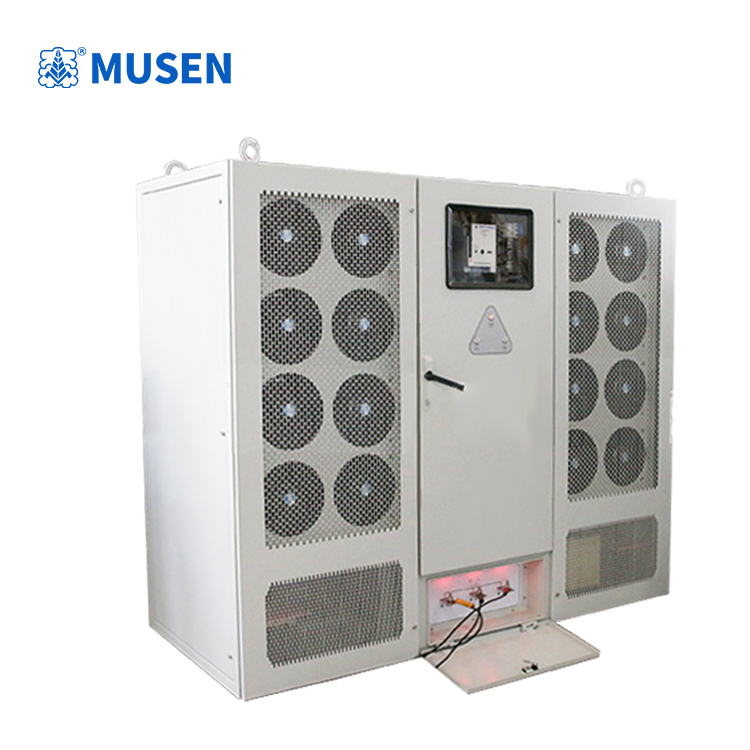

4. Источник сигнала в устройстве генерируется специальным чипом, управляемым микрокомпьютером, а стабильность выходной частоты высокая, которая может достигать 0,01 Гц.

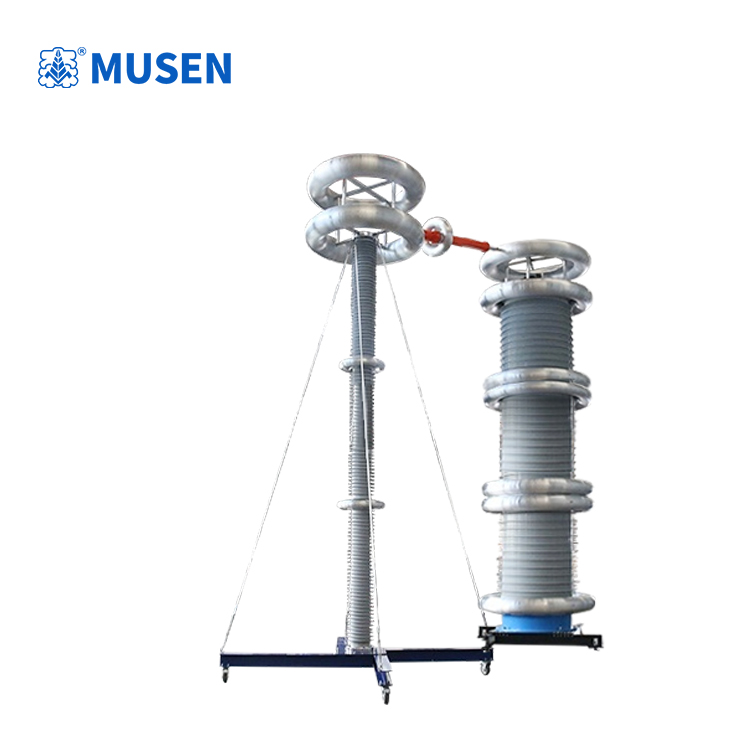

5. Устройство оснащено реактором с нелокальным выбросом, который имеет газовую изоляцию и локальный объем разряда ≤ 5 пС.
Параметры продукта:
1. Номинальное входное напряжение: 3 фазы переменного тока 2,380 В±10%, 50 Гц
3. Диапазон выходных частот: 30 Гц ~ 300 Гц, бесступенчатая регулировка
4. Нестабильность частоты: ≤0,05%
5. Нестабильность напряжения: ≤1,0%
6. Нелинейные искажения: ≤1%
7. Частичный разряд: ≤10 пС
