MS-CZWJ Система испытаний на стойкость к частичным разрядам, устанавливаемая на транспортном средстве

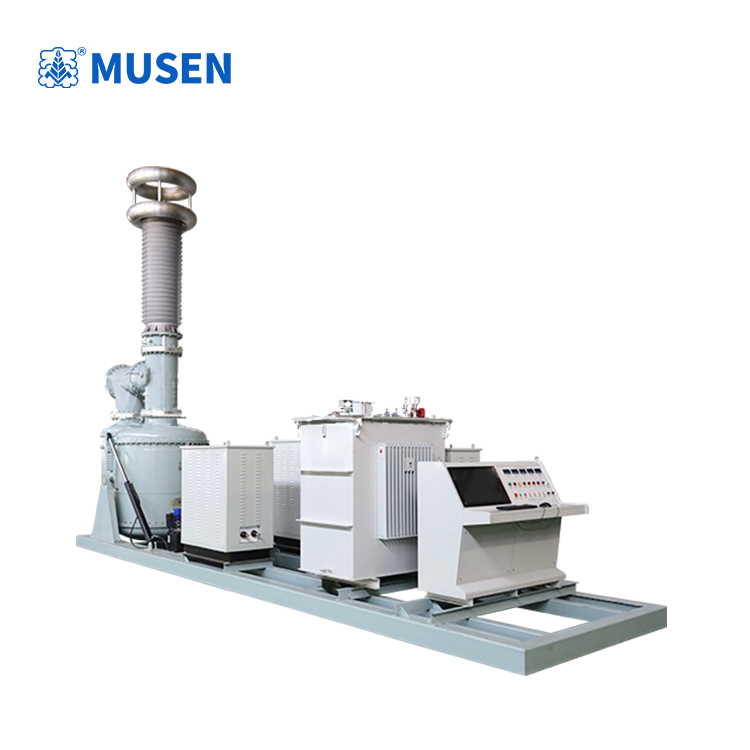

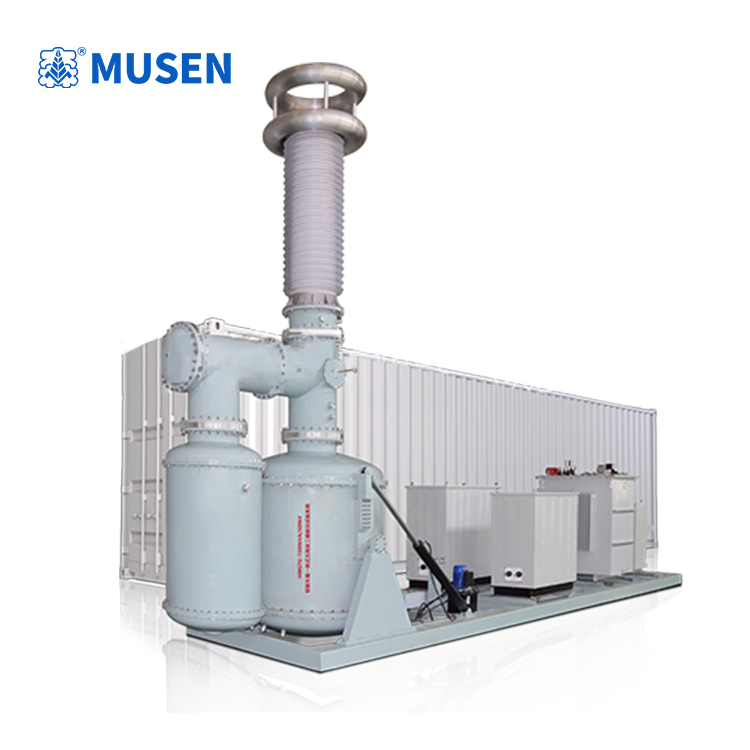

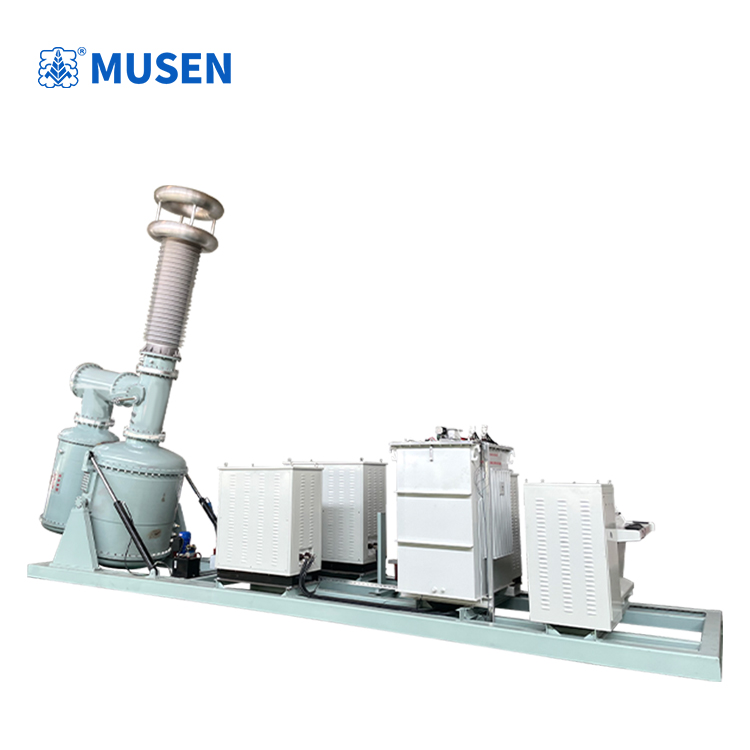

Эта интегрированная испытательная платформа для испытания импульсным напряжением переменного тока напряжением 750 кВ, смонтированная на шасси, состоит из элегазового реактора, емкостного делителя напряжения на элегазе, трансформатора возбуждения, частотно-модулированного источника питания и автоматического подъемного устройства. Реактор и делитель напряжения объединены с использованием герметичной технологии, что обеспечивает компактность конструкции.
Описание
маркер
MS-CZWJ Система испытаний на стойкость к частичным разрядам, устанавливаемая на транспортном средстве
Основные характеристики
- Большой 27-дюймовый ЖК-дисплей обеспечивает чёткое и интуитивно понятное отображение напряжения, тока, времени, информации о состоянии и подсказок.
- Интерфейс на китайском языке обеспечивает простоту и удобство использования, адаптируясь к различным приложениям.
- Сенсорный экран позволяет предварительно настраивать все функции, что повышает безопасность и надёжность изделия.
- Функция напоминания о состоянии с полным управлением на китайском языке.
- Функция оповещения: 5-секундный зуммер оповещает о срабатывании комбинированной сигнализации; зуммер также раздаётся при отклонении сигнала напряжения от нормы.
- Функция аварийной остановки: в автоматическом режиме эта функция позволяет аварийно остановить устройство в любой момент при повышении или понижении напряжения.
- Функция автоматического отсчёта времени: в автоматическом режиме устройство автоматически начинает отсчёт времени при достижении напряжения заданного значения. По истечении времени таймера устройство автоматически снижает напряжение и возвращается к нулю. 8. Режим ручного управления: Аналогично традиционному повышению/понижению напряжения, повышение/понижение напряжения управляется сенсорными кнопками. Устройство автоматически определяет верхний и нижний пределы и обеспечивает защиту от перенапряжения при высоком напряжении, перегрузки по току при низком напряжении и перегрузки по току при высоком напряжении.
Технические характеристики
- Уровни напряжения: 100 кВ, 200 кВ, 250 кВ, 300 кВ, 500 кВ, 800 кВ, 1000 кВ
- Мощность: 50–2000 кВА
- Входное напряжение: 0,35–10 кВ (первичное напряжение)
- Частичный разряд: 1–3 пк при номинальном напряжении (нормальные условия)
- Повышение температуры: не более 65 кВ (50 Гц) после 60 минут работы при номинальном токе
- Способ генерации высокого напряжения: повышающий трансформатор высокого напряжения и последовательный резонанс (промышленная частота, переменная частота). Все методы повышения мощности являются одноступенчатыми, каскадное повышение мощности не требуется.
