Система имитации частичных разрядов в распределительном устройстве Устройство с высокой точностью имитирует различные виды частичных разрядов, которые могут возникать при эксплуатации высоковольтного электрооборудования, например, распределительных устройств. Это достигается за счет точного воспроизведения типичных дефектов изоляции, включая разряды в воздушных включениях, разряды на «плавающих» (незаземленных) элементах, поверхностные разряды и разряды, вызванные наличием посторонних частиц.
Описание
маркер
Система имитации частичных разрядов в распределительном устройстве
Система имитации частичных разрядов в распределительном устройстве

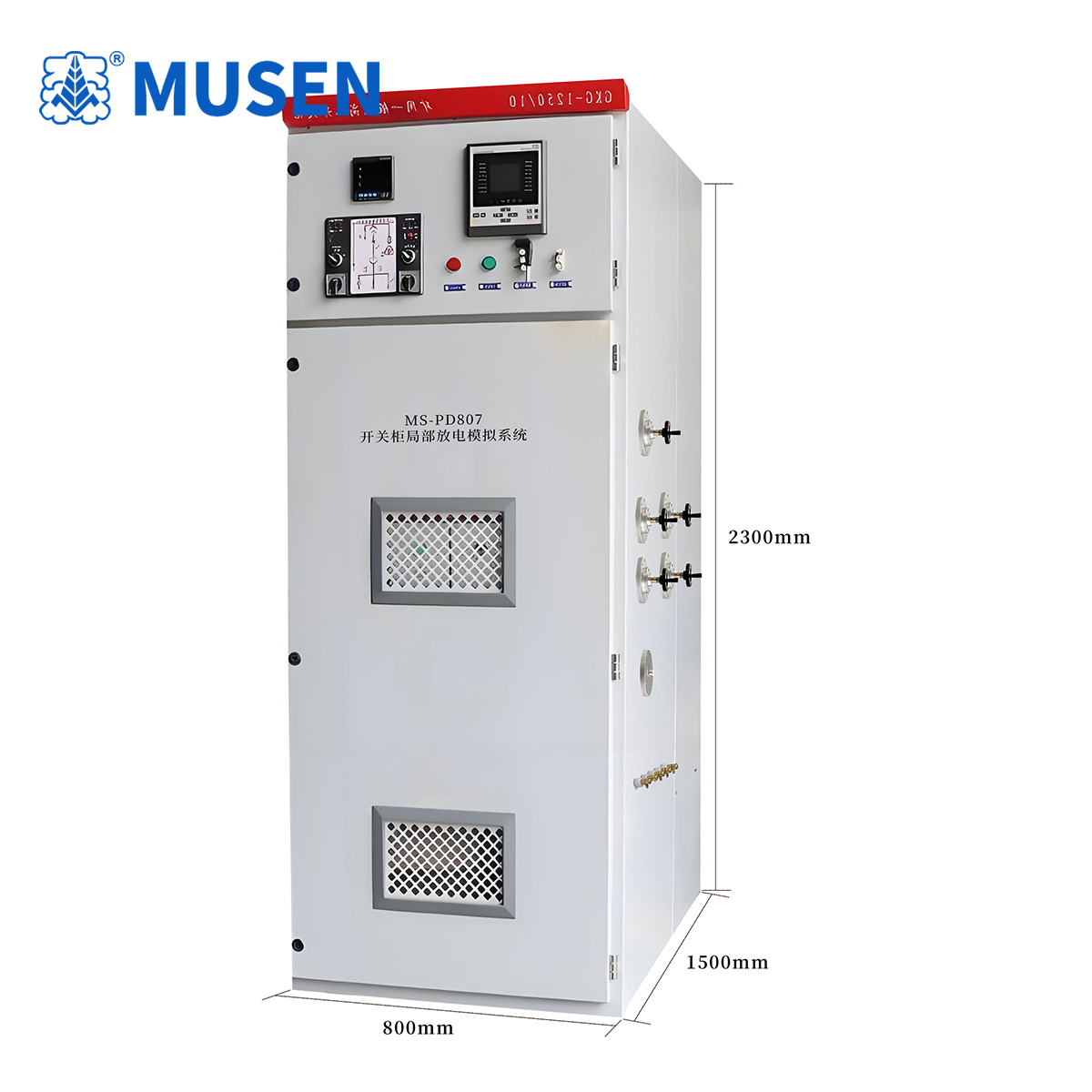

Система моделирования частичных разрядов в распределительных устройствах (модель: MS-GTU-PD807) — это специализированное оборудование, разработанное компанией Wuhan Musen Electric Co., Ltd. для учебных целей и практических исследований в области электроэнергетики. Основная функция системы заключается в реалистичном моделировании различных явлений частичного разряда (ЧР), возникающих при эксплуатации высоковольтного электрооборудования, такого как распределительные устройства. Точно воспроизводя типичные дефекты изоляции — включая разряды в воздушных зазорах, разряды на «плавающих» электродах, поверхностные разряды и разряды, вызванные наличием посторонних частиц, — устройство предоставляет безопасную, наглядную и пригодную для многократного воспроизведения экспериментальную платформу. Система предназначена для использования в таких учебных курсах, как «Техника высоких напряжений» и «Мониторинг состояния и диагностика электрооборудования», и полностью соответствует национальным стандартам и отраслевым нормативам.
Высоковольтный блок: Внутри шкафа размещен источник высокого напряжения, не создающий собственных частичных разрядов; он подает высоковольтный сигнал на модель разряда через внутренний переходной конденсатор, выступая в качестве основного узла для генерации стандартных сигналов частичного разряда.
Модель разряда: На боковой панели шкафа установлены сменные электроды, имитирующие типичные виды разрядов (типа «острие-плоскость», разряд на «плавающем» электроде, разряд в воздушном зазоре, разряд от частицы и поверхностный разряд). Пользователь может с помощью внешней рукоятки поднимать или опускать электрод, замыкая или размыкая контакт с внутренним высоковольтным проводником для выбора и активации конкретного типа разряда в ходе эксперимента.
Зона интерфейсов многофункциональных датчиков: Объединяет разъемы для подключения высокочастотных (HF), сверхвысокочастотных (UHF) и ультразвуковых датчиков, поддерживая различные схемы подключения для одновременного или сравнительного обучения методам обнаружения частичных разрядов (метод импульсного тока, UHF-метод, ультразвуковой метод).
Интеллектуальная панель управления и индикации: Обеспечивает управление питанием, регулировку напряжения (вход 0–250 В соответствует выходу 0–30 кВ), настройку параметров разряда, а также отображение значений напряжения и интенсивности разряда через интуитивно понятный интерфейс.
Защитный корпус: Полностью закрытая цельнометаллическая конструкция, изолирующая высоковольтные компоненты и гарантирующая полную безопасность оператора. Прочный корпус защищен от пыли и влаги, что позволяет использовать оборудование как в помещениях, так и на открытом воздухе.
Моделирование различных типов разрядов: Позволяет студентам наглядно изучить и научиться различать физические механизмы и характерные особенности четырех типичных видов частичных разрядов.
Типы разрядов: Выбор и комбинирование типов разрядов осуществляются по усмотрению пользователя. Такие параметры, как напряжение возникновения и погасания разряда, а также интенсивность разряда, регулируются независимо.
Возможность обучения методам диагностики с использованием различных технологий: поддерживаются операции по подключению, измерениям и сравнительному анализу осциллограмм с применением различных методов обнаружения, включая импульсный ток, UHF (УВЧ), ультразвуковой и HF (ВЧ) методы. Предусмотрены встроенные посадочные места для установки датчиков и полный набор интерфейсов для подключения сигнальных цепей.
Высокая достоверность и безопасность: установка генерирует сигналы разряда (≤3 пКл), точно имитирующие дефекты начальной стадии, характерные для реального оборудования, при этом обеспечивая физическую изоляцию от опасного высокого напряжения.
Используется изоляция трансформаторным маслом и встроенный высоковольтный источник, не создающий собственных частичных разрядов; полностью закрытая конструкция гарантирует безопасность преподавателей и обучающихся.
Гибкость и мобильность: установка разработана для удобного развертывания и эксплуатации в различных условиях, включая учебные аудитории, лаборатории и открытые полигоны.
Компактное, легкое и прочное устройство; оснащено защитным чехлом от дождя для надежной работы в различных погодных условиях.
