Испытательное устройство YDQW-50kVA/250kV SF6 без частичных разрядов соответствует требованиям к выдерживаемому напряжению переменного тока и измерениям частичных разрядов для высоковольтного электрооборудования 110 кВ, в частности, требованиям к измерению частичных разрядов, предъявляемым производителями электрооборудования для отходящих линий. Устройство состоит из испытательного трансформатора без частичных разрядов (со встроенным высоковольтным измерительным устройством, защитным резистором без частичных разрядов и конденсатором связи), трансформатора разделительного фильтра и пульта управления регулировкой напряжения без частичных разрядов.
Описание
маркер
Испытательное устройство YDQW-50kVA/250kV SF6 без частичных разрядов соответствует требованиям к выдерживаемому напряжению переменного тока и измерениям частичных разрядов для высоковольтного электрооборудования 110 кВ, в частности, требованиям к измерению частичных разрядов, предъявляемым производителями электрооборудования для отходящих линий. Устройство состоит из испытательного трансформатора без частичных разрядов (со встроенным высоковольтным измерительным устройством, защитным резистором без частичных разрядов и конденсатором связи), трансформатора разделительного фильтра и пульта управления регулировкой напряжения без частичных разрядов.
Основное преимущество устройства заключается в чрезвычайно высокой прочности изоляции элегаза в однородном электрическом поле. Кроме того, конструкция встроенных компонентов исключает влияние внешних соединений и паразитной емкости, достигая крайне низкого фонового уровня частичных разрядов (<1 пКл), что обеспечивает высокую точность измерений.
Компоненты устройства:
Газонаполненный трансформатор для испытания на частичные разряды: YDQW-50 кВА/250 кВ
Пульт управления регулировкой напряжения частичных разрядов: TC-50 кВА/0,38 кВ
Трансформатор разделительного фильтра: GLB-50 кВА/400 В
Конденсатор связи: встроенный OWF-250 кВ
Резистор защиты от частичных разрядов: встроенный XR-250 кВ/2 А

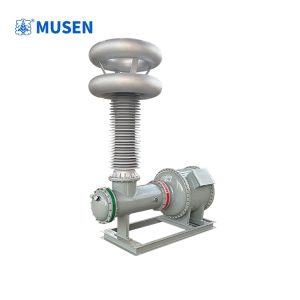

Устройство для испытания на отсутствие частичных разрядов SF6

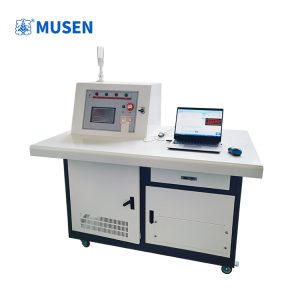

Устройство для испытания на отсутствие частичных разрядов SF6
Технические характеристики устройства для испытания на частичные разряды
YDQW-50 кВА/250 кВ/400 В, 1 шт.
1 Номинальная мощность: 50 кВА
2 Входное напряжение: 400 В
3 Выходное напряжение: 0–250 кВ
4 Выходной ток: 200 мА
⑤ Измерение Напряжение: 100 В
⑥ Частичный разряд системы: ≤5 пКл при номинальном напряжении
⑦ Точность измерения: 1,5%; ⑧ Изоляционная среда: SF6
⑨ Габариты: 2180*900*2780 мм,
площадь пола: 2180*900 мм, общая высота: 2780 мм
⑩ Масса: Общая масса: 854 кг, включая корпус массой 822 кг и выравнивающее кольцо массой 32 кг;
⑪ Устойчивость к перегрузкам по току: при непрерывной работе при 110% номинального тока в течение 1 минуты перегрузка по току не должна вызывать термических повреждений или деформации обмоток испытательного трансформатора.
⑫ Устойчивость к перенапряжению: при непрерывной работе при 110% номинального напряжения в течение 60 секунд не должна вызывать повреждений испытательного трансформатора.
Панель управления регулятора напряжения частичного разряда: 50 кВА/380 В
① Номинальная мощность: 50 кВА
② Входное напряжение: 380 В переменного тока ±10%, 50 Гц;
③ Выходной ток: 125 А
④ Выходное напряжение: 0–430 В
⑤ Габариты: 600 мм × 480 мм × 1100 мм
⑥ Вес: 175 кг
Развязывающий фильтр: трансформатор GLB–50 кВА
Этот развязывающий фильтр эффективно устраняет шумы и помехи в источнике питания.
① Входное напряжение: 400 В ±10%
② Выходное напряжение: 400 В ±10%
③ Номинальная мощность: 50 кВА
④ Потери холостого хода ≤5%
⑤ Напряжение импеданса: ≤5%
Эффект затухания: 10–100 кГц ≥ 20 дБ, 100–30 МГц ≥ 60 дБ
Размеры и вес: 590 мм (Д) × 480 мм (Ш) × 630 мм (В), 115 кг
Конденсатор связи OWF-250 кВ
В данном устройстве используется встроенный конденсатор связи. При измерении частичных разрядов конструкция встроенных компонентов исключает влияние внешних соединений и паразитной емкости, достигая крайне низкого фонового уровня частичных разрядов (<1 пКл), что обеспечивает высокую точность измерений.
① Номинальное напряжение: 250 кВ;
② Емкость: 400 пФ;
③ Частичный разряд: ≤5 пКл, входит в комплект поставки.
Резистор защиты от частичных разрядов XR-250 кВ/2 А
Защитный резистор этого устройства использует встроенный токоограничивающий реактор. При пробое и коротком замыкании испытуемого образца он может очень эффективно ограничить амплитуду и крутизну тока короткого замыкания. При частых испытаниях на выдерживаемое напряжение (с риском пробоя) надежность и защитные свойства токоограничивающего реактора значительно повышаются, что эффективно защищает дорогостоящий испытательный трансформатор от повреждения.
В то же время, конструкция встроенных компонентов исключает влияние внешних соединений и паразитной емкости, достигая крайне низкого фонового уровня частичных разрядов (<1 пКл), что обеспечивает высокую точность измерений.
① Номинальное напряжение: 250 кВ; Ток: 2 А;
② Количество частичных разрядов: ≤5 шт., включено во всё устройство;
Испытательный трансформатор без частичных разрядов SF6
связаться с нами
Сопутствующие популярные продукты
Выпрабавальная камера пад ціскам ГІС
Этот надувной комбинированный электрический испытательный стенд 100–1200 кВ без частичных разрядов (ЧР) подходит для испытаний диэлектрика на прочность, испытаний на частичные разряды и проверки точности работы КРУЭ-трансформаторов для высоковольтного оборудования КРУЭ и ЛЭП большой мощности. Он незаменим для профилактических и заводских испытаний на подстанциях КРУЭ, производителях оборудования КРУЭ и ЛЭП, а также производителях изоляторов и изоляционных конструкций.
Камбінаваная сістэма выпрабаванняў на пераўтварэнне частаты і вытрымку напружання адсутнасці частковых разрадаў
Испытание КРУЭ переменного тока напряжением 145 кВ без частичных разрядов применимо к испытываемым объектам с максимальной емкостью <0,0001 Ф/отсек (из расчета 3 отсека + 9-метровая внутренняя шина КРУЭ ≤0,001 мкФ), общей емкостью ≤0,004 мкФ, частотой испытания 100 Гц и максимальным испытательным напряжением 235 кВ.

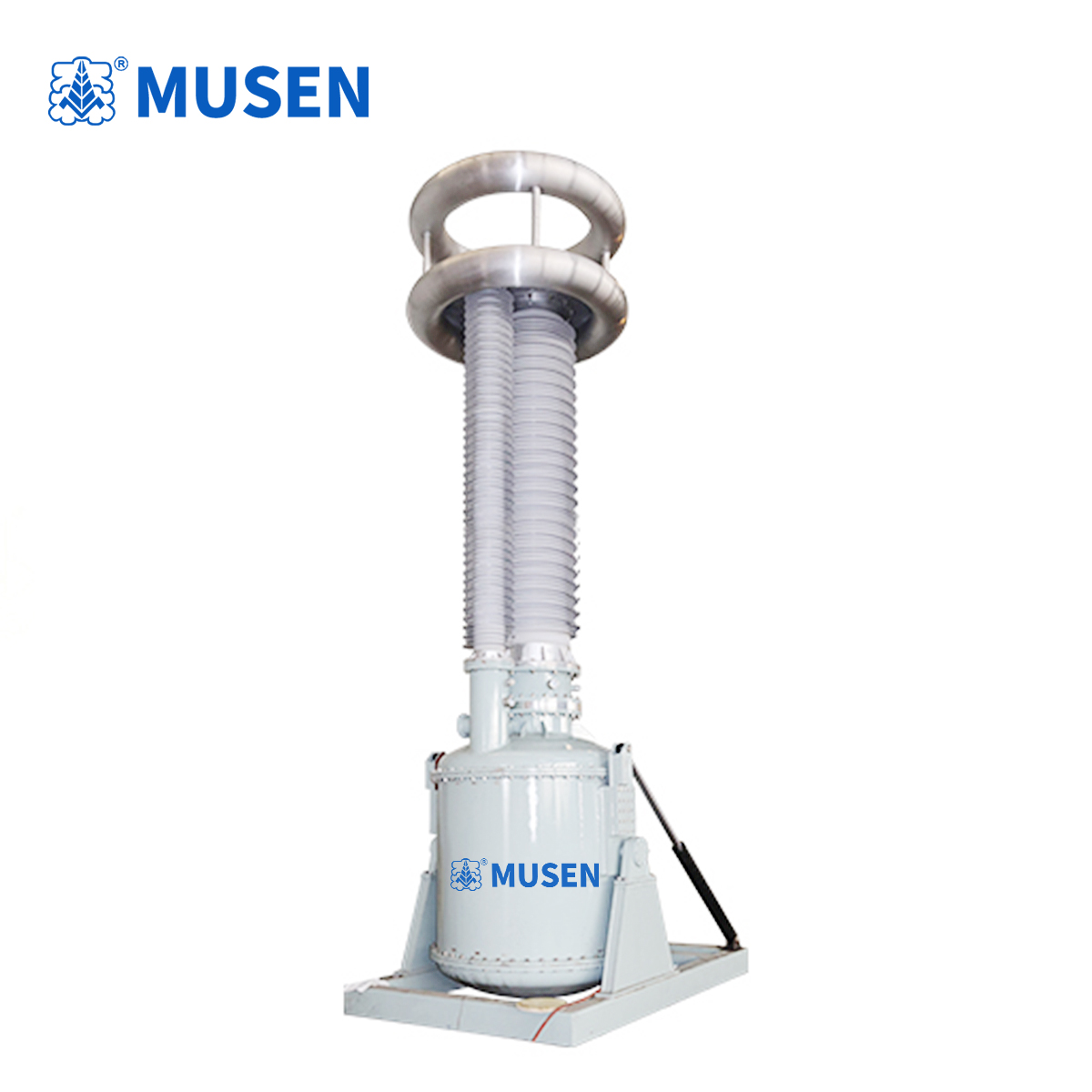

Трансформатор для испытания на частичные разряды SF6 отсутствует
Устройство включает в себя трансформатор, делитель напряжения и защитный резистор, а также оснащено функциями безопасности, такими как защита от перегрузки по току и перенапряжения, для обеспечения безопасного и надежного процесса испытаний. Устройство также оснащено удобным интерфейсом и дисплеем для удобства проведения испытаний и просмотра результатов.

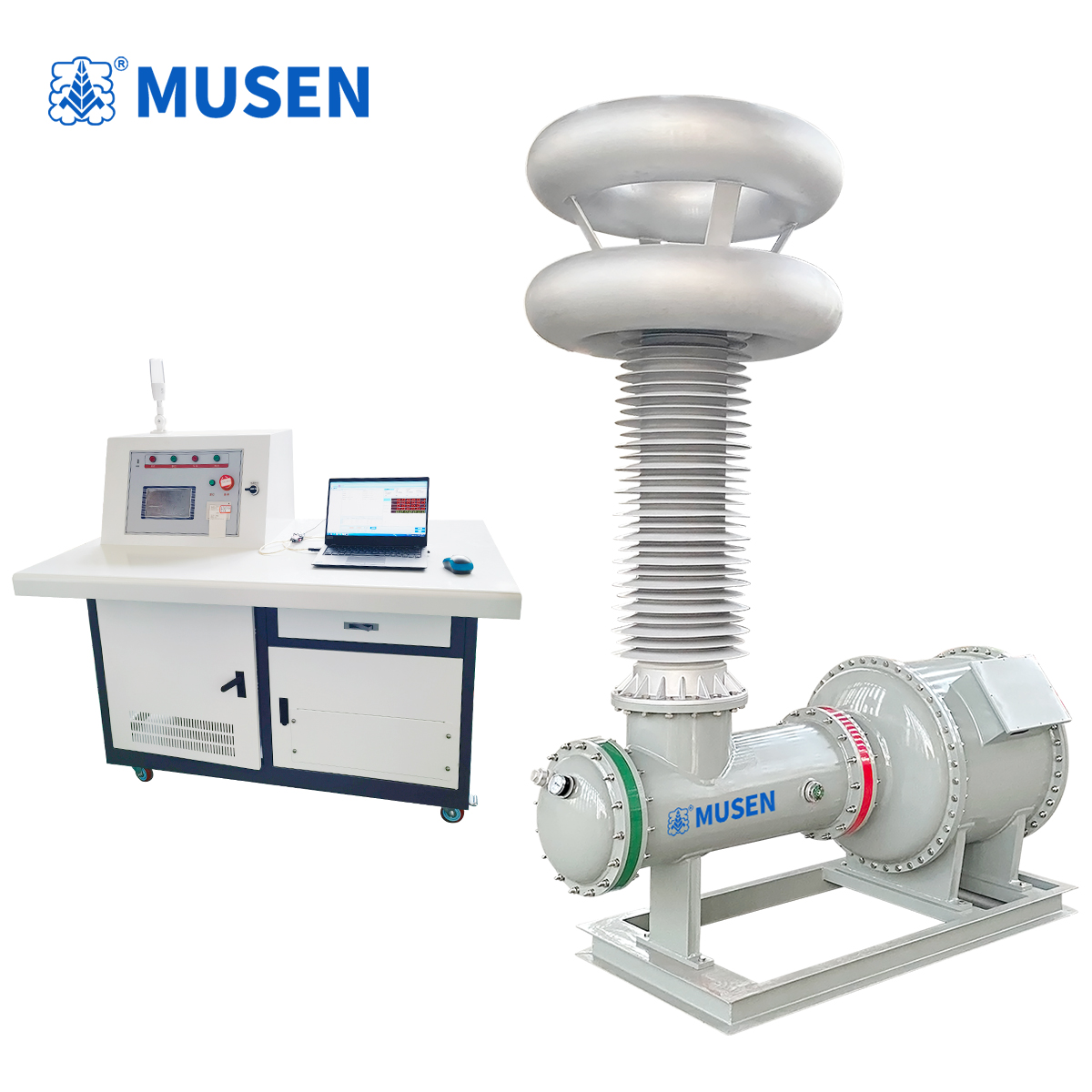

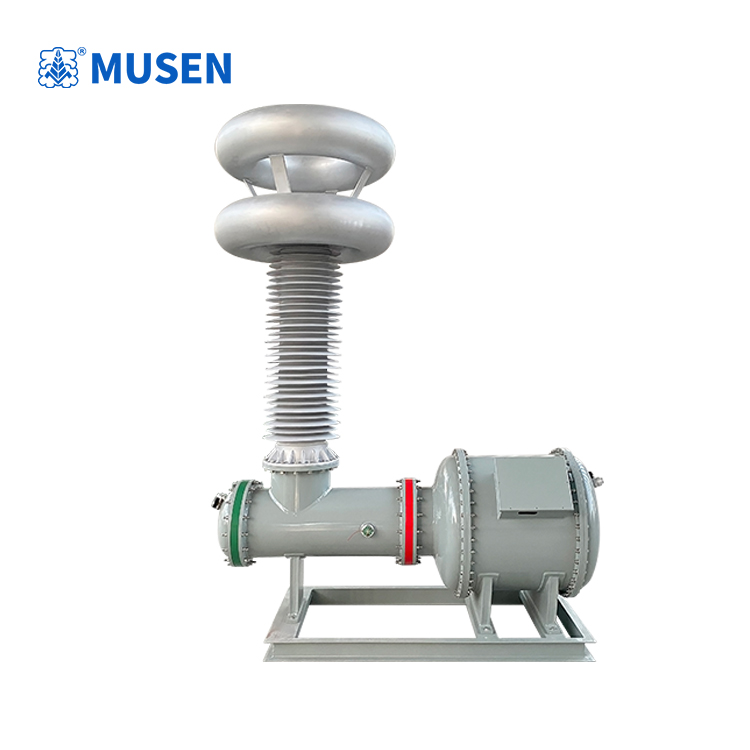

Інтэграваны выпрабавальны трансфарматар (утулка) для элегазу без частковага разраду
Наша компания внедряет передовые международные технологии для проектирования, разработки и производства испытательных трансформаторов промышленной частоты, не подверженных частичным разрядам (ЧР). Они широко используются производителями электроприборов, кабелей, двигателей, трансформаторов, измерительных трансформаторов, изоляционных материалов и связанных с ними высоковольтных компонентов, а также в высоковольтных испытательных лабораториях в сфере энергетики, научных исследований и университетов. Они позволяют проводить испытания этих изделий на частичные разряды и выдерживаемое напряжение промышленной частоты.

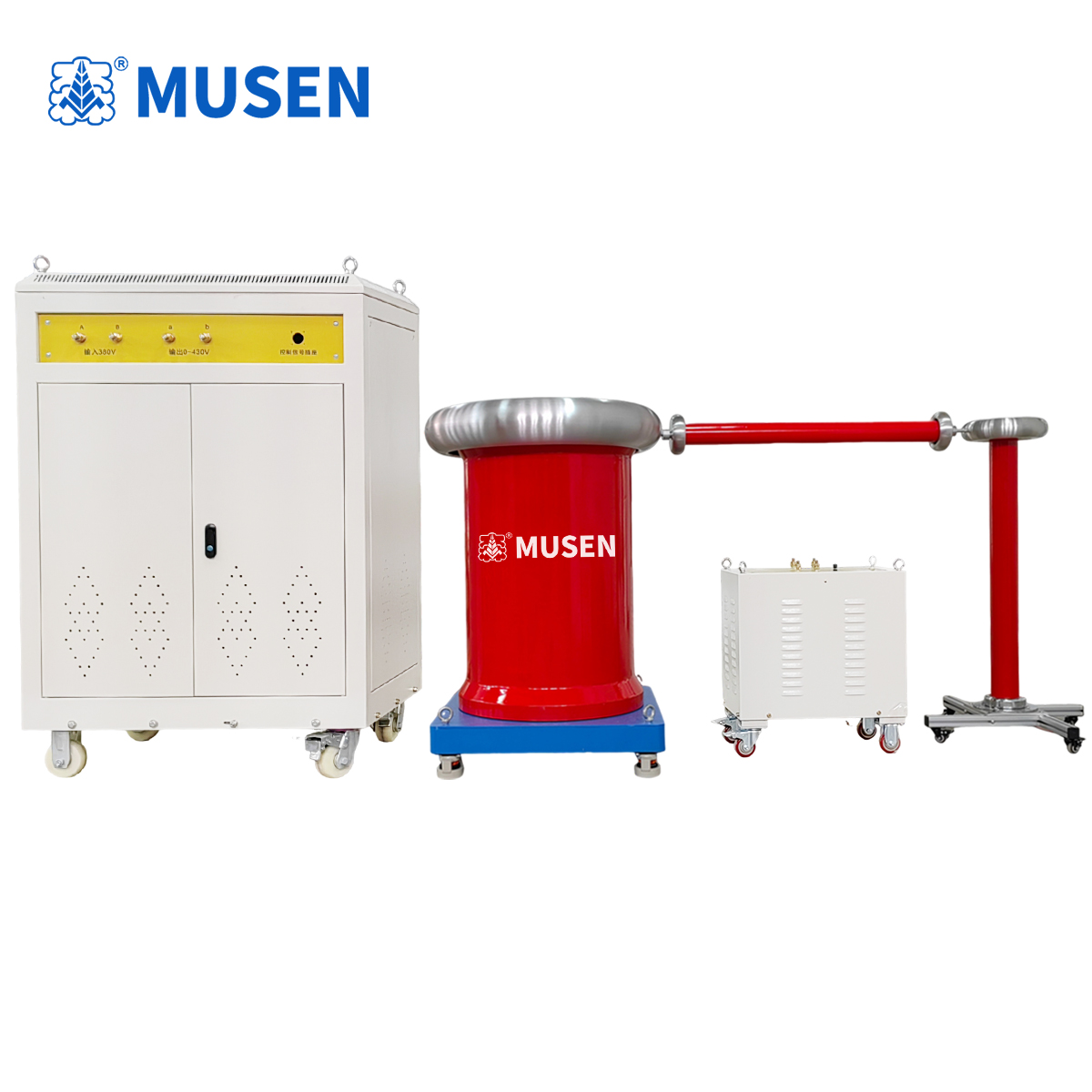

MS-YDJW Испытательный трансформатор без частичных разрядов
