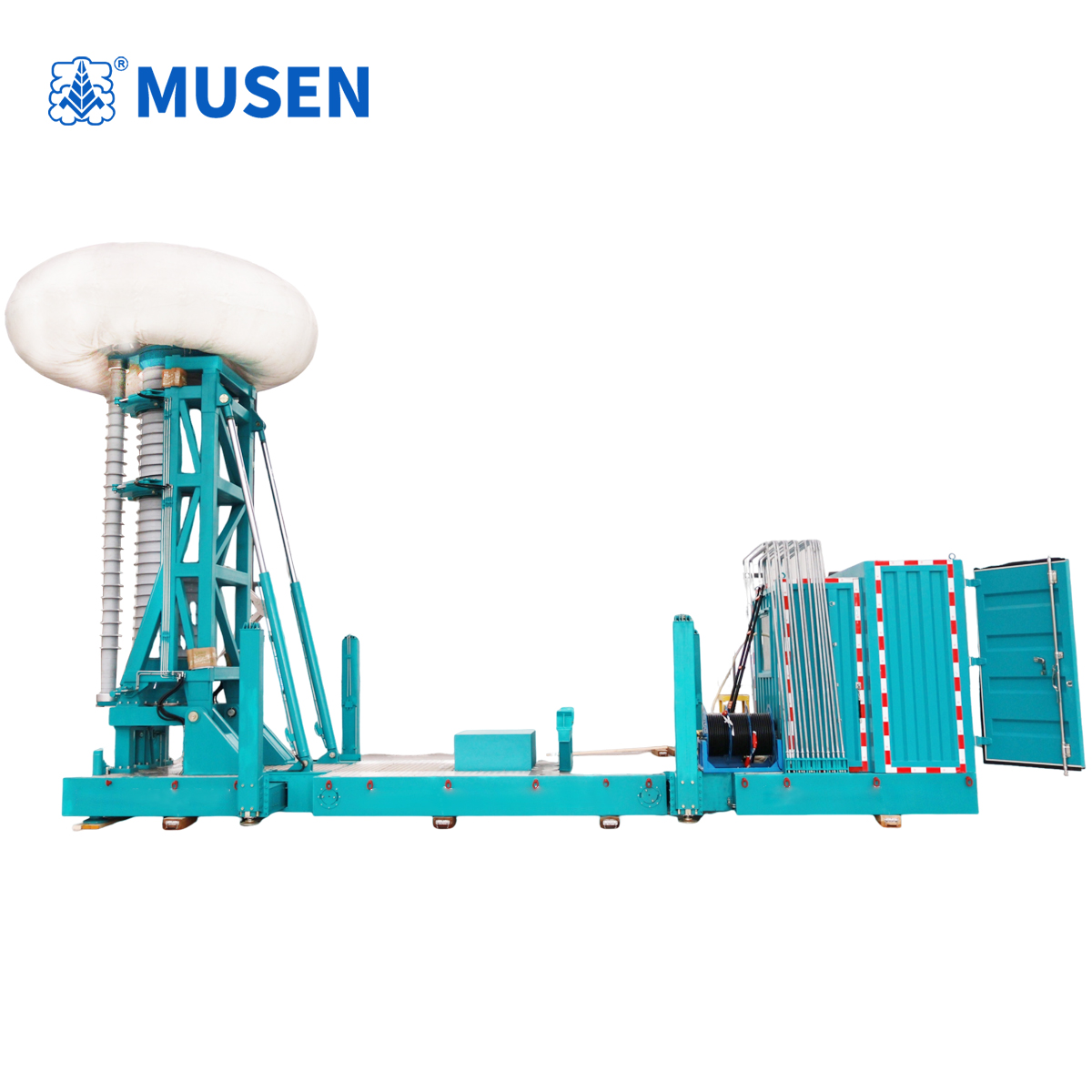

Платформа для испытания на выдерживаемое напряжение переменного тока 750 кВ
Эта интегрированная испытательная платформа для испытания импульсным напряжением переменного тока напряжением 750 кВ, смонтированная на шасси, состоит из элегазового реактора, емкостного делителя напряжения на элегазе, трансформатора возбуждения, частотно-модулированного источника питания и автоматического подъемного устройства. Реактор и делитель напряжения объединены с использованием герметичной технологии, что обеспечивает компактность конструкции.
Описание
маркер
Платформа для испытания на выдерживаемое напряжение переменного тока 750 кВ
Эта интегрированная испытательная платформа для испытания импульсным напряжением переменного тока напряжением 750 кВ, смонтированная на шасси, состоит из элегазового реактора, емкостного делителя напряжения на элегазе, трансформатора возбуждения, частотно-модулированного источника питания и автоматического подъемного устройства. Реактор и делитель напряжения объединены с использованием герметичной технологии, что обеспечивает компактность конструкции.
Платформа может использоваться для испытаний силового оборудования напряжением 500 кВ и ниже на месте эксплуатации. Она может использоваться для межпортового соединения с испытательным оборудованием, таким как КРУЭ, в условиях ограниченного пространства, например, на гидроаккумулирующих электростанциях и подземных подстанциях.
Различные спецификации: интегрированная испытательная платформа для вспомогательного переменного напряжения 500 кВ, 750 кВ и 1000 кВ.

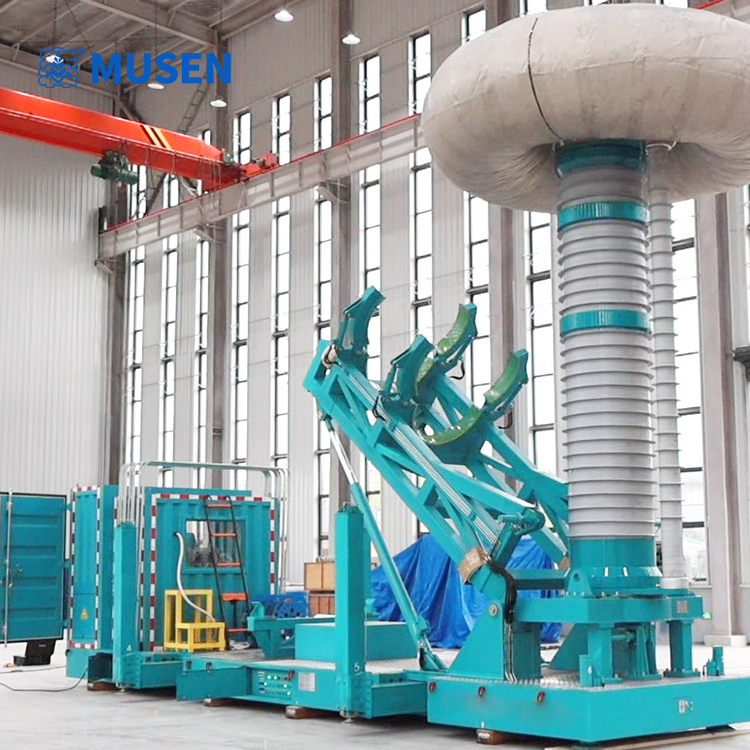

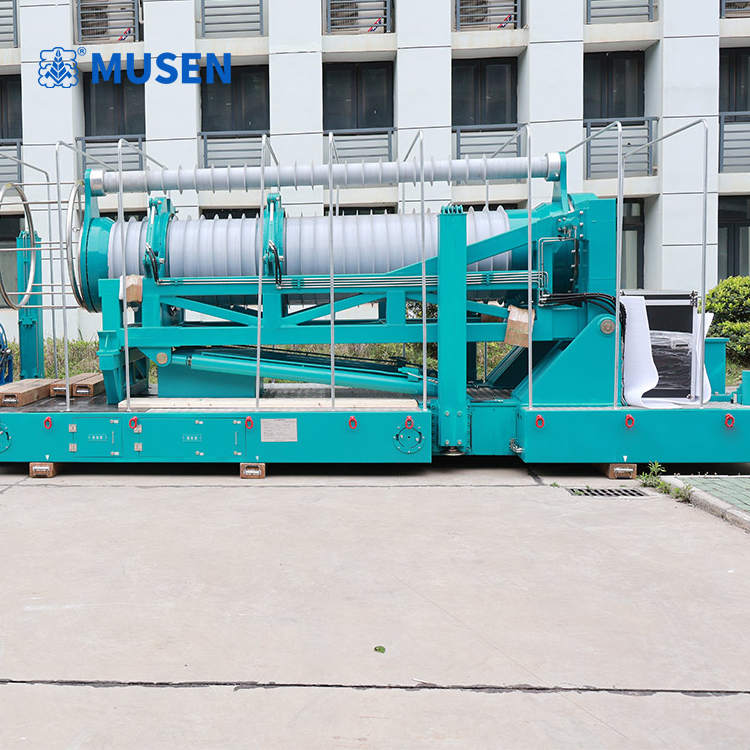

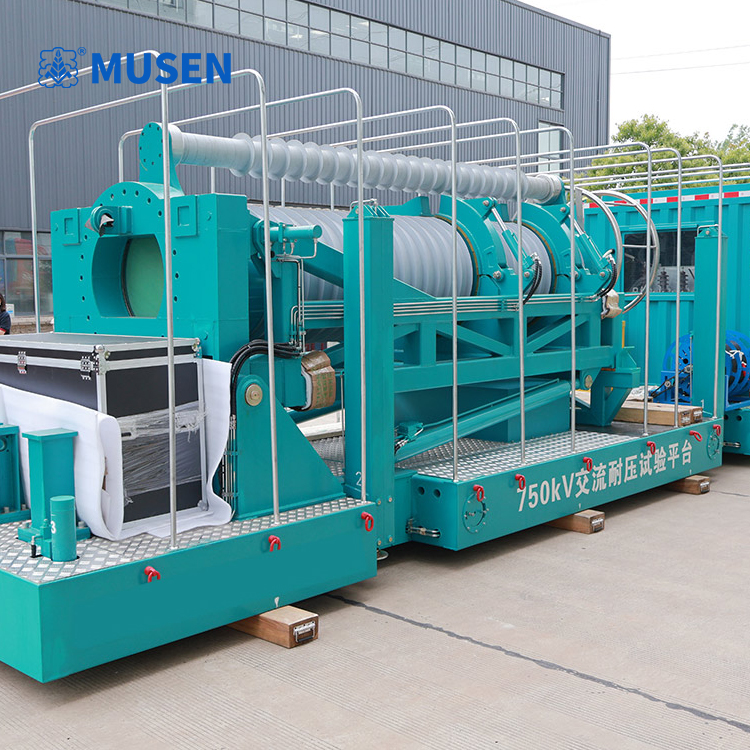

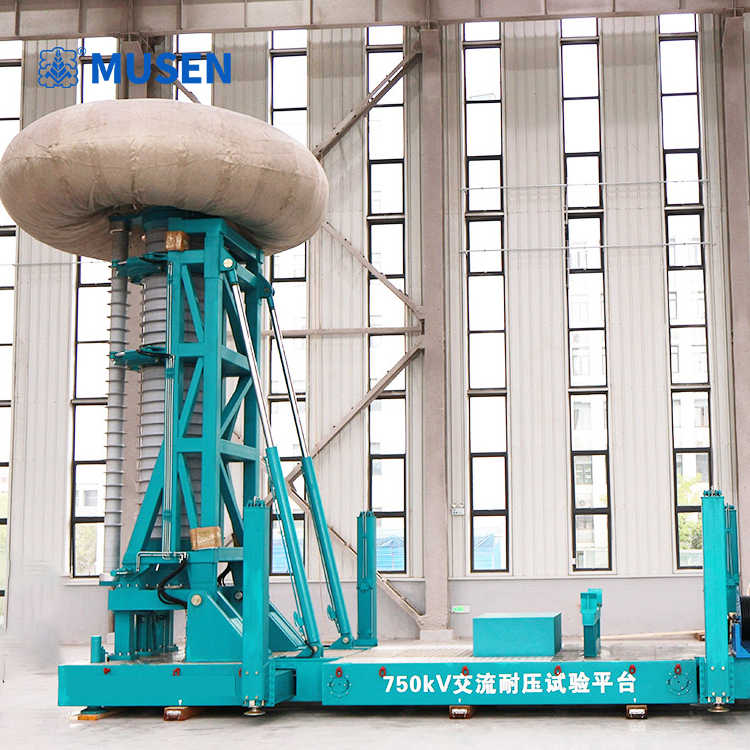

Используется гидравлический метод опускания, высота транспортировки составляет менее 2 метров, что позволяет легко пересекать мосты и туннели. Платформа оснащена различными системами сейсмостойкости и амортизации и успешно прошла 12 000 километров транспортировки в сложных дорожных условиях, продемонстрировав свою совместимость с различными дорожными условиями. После прибытия изделия на место испытания на выдерживаемое напряжение можно проводить без высадки из транспортного средства. Гидравлическая подъемная система позволяет собрать и установить основной блок одним щелчком мыши, устраняя необходимость в дополнительных подъемных и сборочных операциях. После установки основного блока время испытания сокращается до менее чем 5 минут, что значительно повышает эффективность испытаний на месте. В горизонтальном положении высоковольтные выводы предварительно подключены к первичным выводам реактора, поэтому на месте требуется подключить только высоковольтные выводы испытательного блока. Это сокращает объем работ на высоте и повышает безопасность персонала. Основные характеристики
- Бортовая мобильная интегрированная платформа: вся система для испытаний на резонансную частоту 750 кВ интегрирована в специализированное транспортное средство, что обеспечивает гибкое развертывание испытательных возможностей. 2. Гидравлическая система накопления и понижения напряжения: основные компоненты (например, реакторы) автоматически поднимаются и опускаются с помощью бортовой платформы, что исключает необходимость в подъеме и ручном управлении, значительно повышая эффективность и безопасность.
- Быстрое развертывание на месте: испытания начинаются сразу после выравнивания гидравлических опор, что исключает сложные процедуры подъема и значительно сокращает время подготовки.
- Полностью автоматизированный процесс испытаний: автоматическая настройка фиксирует точку резонанса, позволяя одним щелчком мыши завершить весь процесс повышения, синхронизации и понижения напряжения на основе предварительно заданных параметров.
- Дистанционное и безопасное управление: поддержка оптоволоконного дистанционного управления позволяет операторам проводить испытания с безопасного расстояния.
- Интеллектуальная защита и мониторинг: многочисленные защиты в режиме реального времени (от перенапряжения, перегрузки по току, перекрытия и т. д.) в сочетании с мониторингом ключевых параметров и регистрацией данных обеспечивают безопасное и надежное тестирование.
- Надежное заземление: интегрированные заземляющие устройства большого сечения и датчики заземления обеспечивают надежное заземление оборудования во время испытаний.
- Номинальное напряжение: 750 кВ
- Номинальный ток: 6 А
- Номинальная выходная мощность: 4500 кВА
- Продолжительность включения: ≥30 мин
- Резонансный реактор: номинальная индуктивность 435 Гн
- Рабочая частота: 30–300 Гц
- Распределение мощности: номинальная индуктивность 435 Гн, входное трехфазное четырехпроводное переменное напряжение 380 кВ ±10% +N 50 Гц, распределение гидравлической мощности: трехфазный емкостный делитель напряжения 40 А
- Номинальная емкость: 8000 пФ
- Гидравлическая система:
1) Низкое рабочее давление системы 3 МПа ± 1 МПа
2) Среднее рабочее давление системы 8 МПа ± 1 МПа
3) Высокое рабочее давление системы 16 МПа ± 1 МПа
4) Рабочий расход системы 25 л/мин
- Размеры: 9300 мм (Д) x 2300 мм (Ш) x 2600 мм (В), вес: 16 000 кг
